C2 - Installation der Schiene

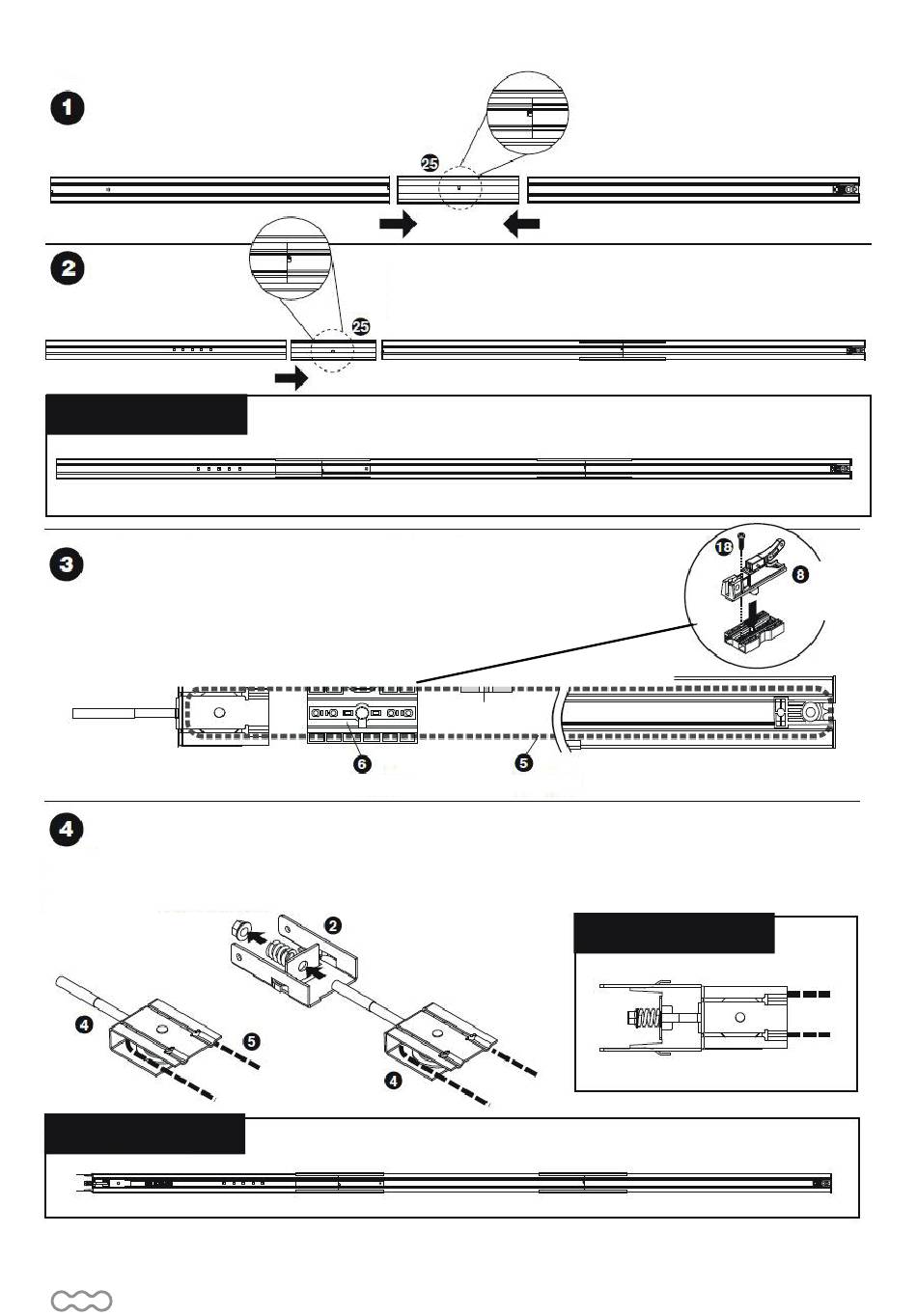

Verbinden Sie die Anfangsschiene und die
Mittelschiene mit dem Verbindungsstück
(25) und achten Sie darauf, dass sie bis zum
Anschlag zusammengesteckt sind.
VOLLSTÄNDIG
1. Setzen Sie den Führungsschlitten (6) auf die Schiene und legen Sie die
Metallkette (5) auf die Schiene. Achten Sie darauf, dass die Metallnut auf der
richtigen Seite der Schiene liegt.
2. Führen Sie die Metallkette (5) durch die Vorderseite des Riemenscheibenhalters
(4), die Rückseite des Riemenscheibenhalters und den Führungsschlitten. Die Nut
muss in der Mitte der Schiene platziert werden.
3. Stellen Sie sicher, dass die Metallkette in der Mitte der Riemenscheibe liegt.
Sie darf weder zu straff noch zu locker sein.
Entfernen Sie den Bolzen und die Feder von der Riemenscheibenhalterung. Achten Sie darauf, dass die
Metallkette zwischen dem Abstandhalter der Riemenscheibe und den beiden Seiten liegt. Schieben Sie die
Fronthalterung gegen die Schienen. Verwenden Sie die Feder und die Mutter, um die Spannung der Metallkette
anzupassen.
VOLLSTÄNDIG
6 DE
Verbindung
Verbinden Sie die Endschiene und die Mittelschiene mit einer
weiteren Verbindung (25) und achten Sie darauf, dass sie bis zum
Anschlag zusammengesteckt sind.
Vollständige Verbindung
Führungsschlitten
vordere Stütze
Kette
Metall-
nut
Kette
VOLLSTÄNDIG
Schraube des
Führungsschlittens
Führungs-
schlitten
