Technische Darstellung - Keylezz Turn Basic Plus Bedienungs- Und Montageanleitung

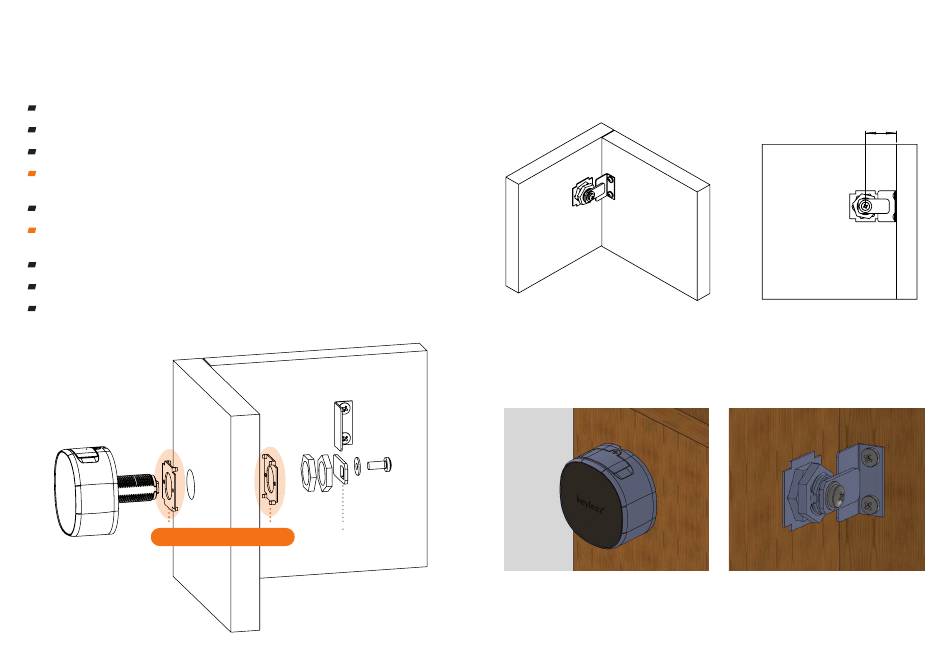

Montage
Die Montage bezieht sich auf den Einbau bei Metalltüren. Beim Einbau in
orangefarbenen Hinweis berücksichtigen. Bei Metalltüren entfallen die farbigen Punkte.
Wenn vorhanden, bestehendes Schloss entfernen
Prüfen des Bestandsloches – Standard 19 mm
Ggf. Loch bohren/erweitern auf 19 mm
Bei Holztüren das erste Fixierblech auf den Gewindesteg setzen und in die Front drücken,
ggf. hämmern
Keylezz® Turn durch die Öffnung führen
Bei Holztüren das zweite Fixierblech auf den Gewindesteg setzen und in die Holzinnen-
seite drücken, ggf. hämmern
Schloss auf der Innenseite mit den zwei beigelieferten Muttern gegenkontern
Entsprechenden Hebel wählen und mit Schraube fixieren
Abschließend das Schließstück an der Seitenwand entspre chend montieren
Fixierbleche bei Holztüren
6
Holztüren bitte den
Schließstück
Schraube
Mutter
2 Stück
Hebel
(6 versch. Versionen)

Technische Darstellung

3D-Ansicht
Aussenansicht
30
Ansicht Türinnenseite
Ansicht Türinnenseite
7
