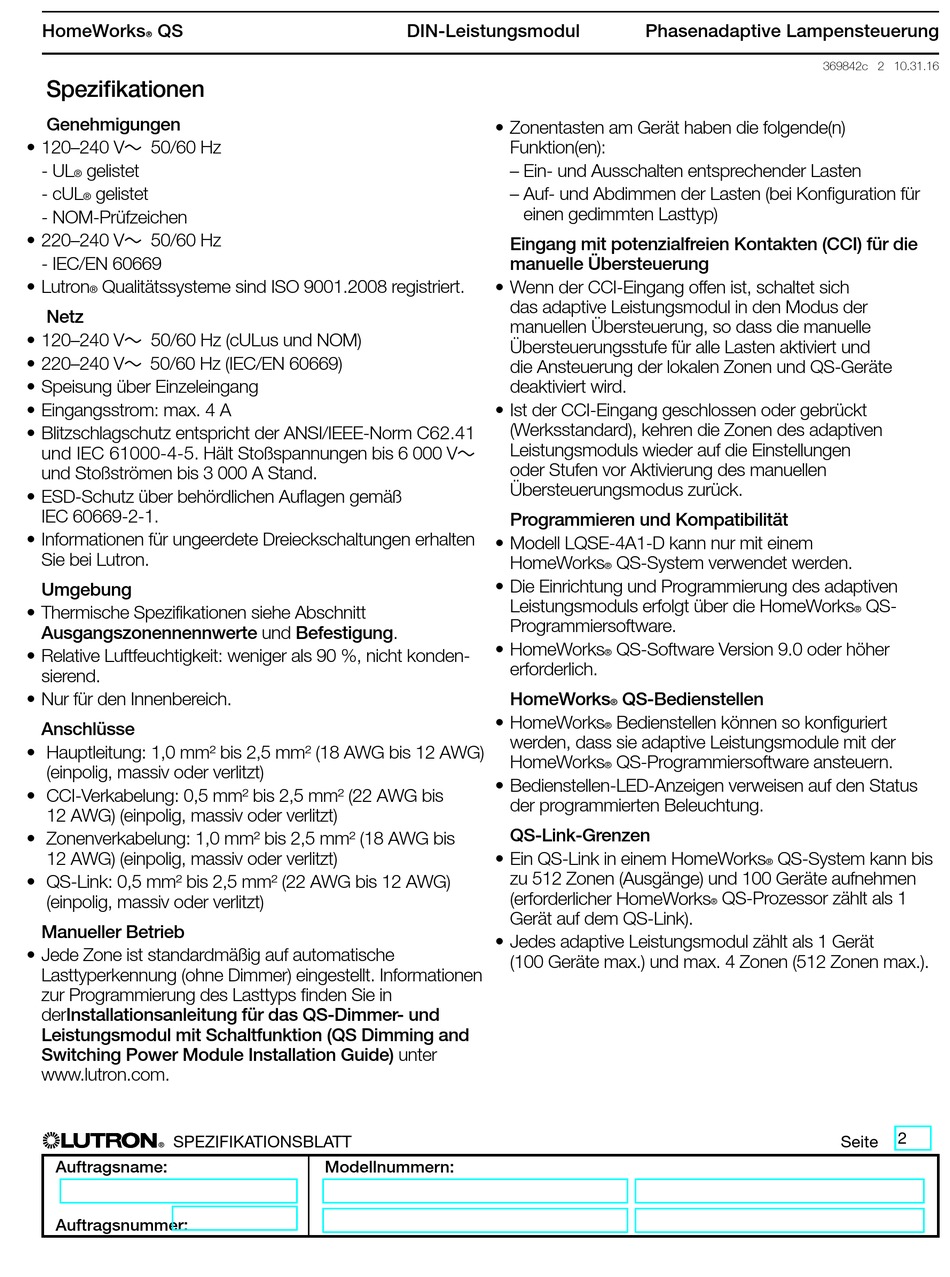

HomeWorksR QS
Spezifikationen
Genehmigungen
• 120–240 V~ 50/60 Hz
- UL
gelistet
®
- cUL
gelistet
®
- NOM-Prüfzeichen
• 220–240 V~ 50/60 Hz
- IEC/EN 60669
• Lutron
Qualitätssysteme sind ISO 9001.2008 registriert.
®
Netz
• 120–240 V~ 50/60 Hz (cULus und NOM)
• 220–240 V~ 50/60 Hz (IEC/EN 60669)
• Speisung über Einzeleingang
• Eingangsstrom: max. 4 A
• Blitzschlagschutz entspricht der ANSI/IEEE-Norm C62.41
und IEC 61000-4-5. Hält Stoßspannungen bis 6 000 V~
und Stoßströmen bis 3 000 A Stand.
• ESD-Schutz über behördlichen Auflagen gemäß
IEC 60669-2-1.
• Informationen für ungeerdete Dreieckschaltungen erhalten
Sie bei Lutron.
Umgebung
• Thermische Spezifikationen siehe Abschnitt
Ausgangszonennennwerte und Befestigung.
• Relative Luftfeuchtigkeit: weniger als 90 %, nicht konden-
sierend.
• Nur für den Innenbereich.
Anschlüsse
• Hauptleitung: 1,0 mm² bis 2,5 mm² (18 AWG bis 12 AWG)
(einpolig, massiv oder verlitzt)
• CCI-Verkabelung: 0,5 mm² bis 2,5 mm² (22 AWG bis
12 AWG) (einpolig, massiv oder verlitzt)
• Zonenverkabelung: 1,0 mm² bis 2,5 mm² (18 AWG bis
12 AWG) (einpolig, massiv oder verlitzt)
• QS-Link: 0,5 mm² bis 2,5 mm² (22 AWG bis 12 AWG)
(einpolig, massiv oder verlitzt)
Manueller Betrieb
• Jede Zone ist standardmäßig auf automatische
Lasttyperkennung (ohne Dimmer) eingestellt. Informationen
zur Programmierung des Lasttyps finden Sie in
derInstallationsanleitung für das QS-Dimmer- und
Leistungsmodul mit Schaltfunktion (QS Dimming and
Switching Power Module Installation Guide) unter
www.lutron.com.
SPEZIFIKATIONSBLATT
®
Auftragsname:
Auftragsnummer:
DIN-Leistungsmodul
• Zonentasten am Gerät haben die folgende(n)
• Wenn der CCI-Eingang offen ist, schaltet sich
• Ist der CCI-Eingang geschlossen oder gebrückt
• Modell LQSE-4A1-D kann nur mit einem
• Die Einrichtung und Programmierung des adaptiven
• HomeWorks
• HomeWorks
• Bedienstellen-LED-Anzeigen verweisen auf den Status
• Ein QS-Link in einem HomeWorks
• Jedes adaptive Leistungsmodul zählt als 1 Gerät
Modellnummern:
Phasenadaptive Lampensteuerung
Funktion(en):
– Ein- und Ausschalten entsprechender Lasten
– Auf- und Abdimmen der Lasten (bei Konfiguration für
einen gedimmten Lasttyp)
Eingang mit potenzialfreien Kontakten (CCI) für die
manuelle Übersteuerung
das adaptive Leistungsmodul in den Modus der
manuellen Übersteuerung, so dass die manuelle
Übersteuerungsstufe für alle Lasten aktiviert und
die Ansteuerung der lokalen Zonen und QS-Geräte
deaktiviert wird.
(Werksstandard), kehren die Zonen des adaptiven
Leistungsmoduls wieder auf die Einstellungen
oder Stufen vor Aktivierung des manuellen
Übersteuerungsmodus zurück.
Programmieren und Kompatibilität
HomeWorks
QS-System verwendet werden.
®
Leistungsmoduls erfolgt über die HomeWorks
Programmiersoftware.
QS-Software Version 9.0 oder höher
®
erforderlich.
HomeWorks
QS-Bedienstellen
®
Bedienstellen können so konfiguriert
®
werden, dass sie adaptive Leistungsmodule mit der
HomeWorks
QS-Programmiersoftware ansteuern.
®
der programmierten Beleuchtung.
QS-Link-Grenzen
zu 512 Zonen (Ausgänge) und 100 Geräte aufnehmen
(erforderlicher HomeWorks
Gerät auf dem QS-Link).
(100 Geräte max.) und max. 4 Zonen (512 Zonen max.).
369842c 2 10.31.16
QS-
®
QS-System kann bis
®
QS-Prozessor zählt als 1
®
