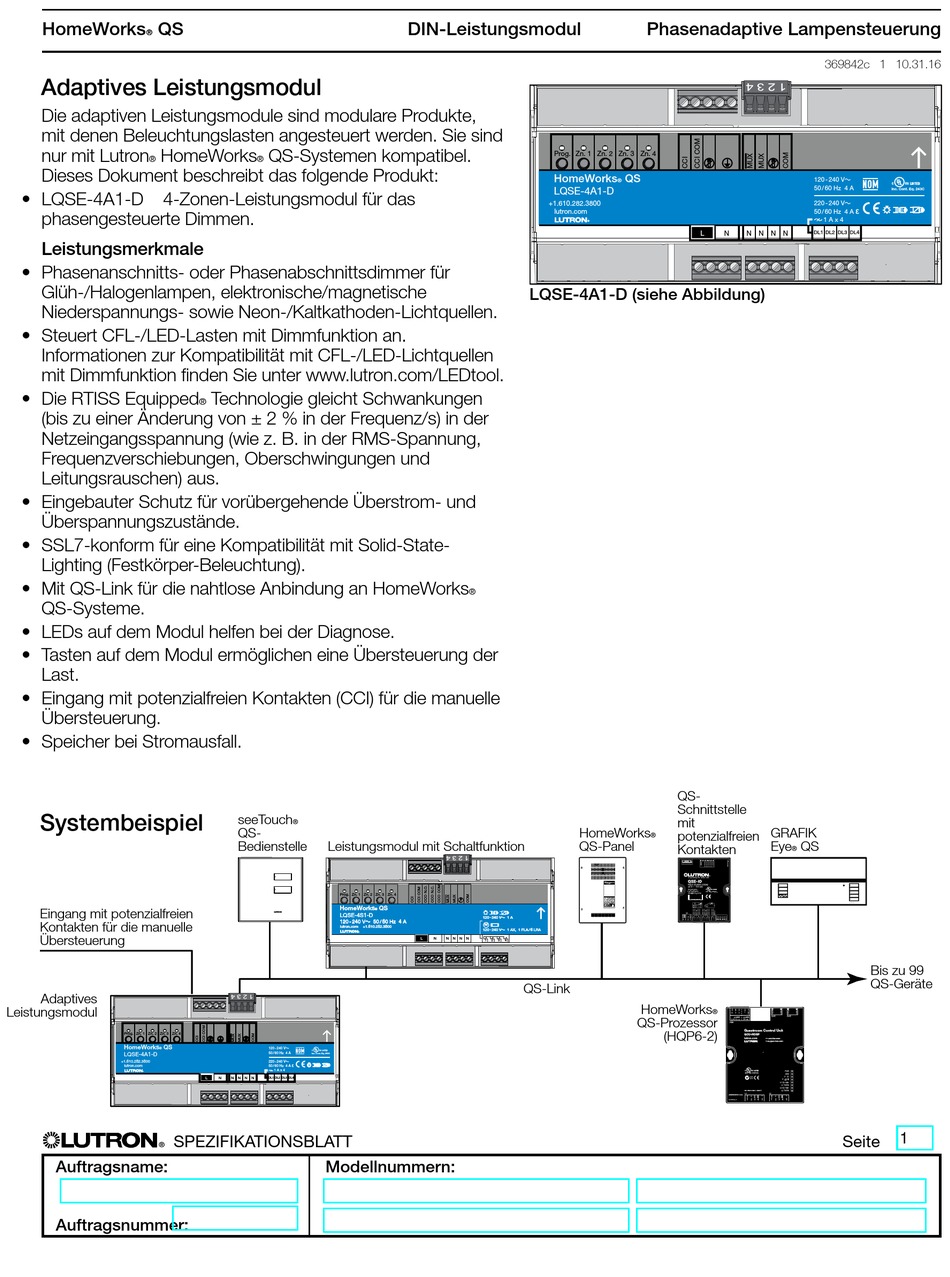

Lutron HomeWorks QS LQSE-4A1-D Bedienungsanleitung

HomeWorksR QS
Adaptives Leistungsmodul
Die adaptiven Leistungsmodule sind modulare Produkte,
mit denen Beleuchtungslasten angesteuert werden. Sie sind
nur mit Lutron HomeWorks
®
Dieses Dokument beschreibt das folgende Produkt:
• LQSE-4A1-D 4-Zonen-Leistungsmodul für das
phasengesteuerte Dimmen.
Leistungsmerkmale
• Phasenanschnitts- oder Phasenabschnittsdimmer für
Glüh-/Halogenlampen, elektronische/magnetische
Niederspannungs- sowie Neon-/Kaltkathoden-Lichtquellen.
• Steuert CFL-/LED-Lasten mit Dimmfunktion an.
Informationen zur Kompatibilität mit CFL-/LED-Lichtquellen
mit Dimmfunktion finden Sie unter www.lutron.com/LEDtool.
• Die RTISS Equipped
(bis zu einer Änderung von ± 2 % in der Frequenz/s) in der
Netzeingangsspannung (wie z. B. in der RMS-Spannung,
Frequenzverschiebungen, Oberschwingungen und
Leitungsrauschen) aus.
• Eingebauter Schutz für vorübergehende Überstrom- und
Überspannungszustände.
• SSL7-konform für eine Kompatibilität mit Solid-State-
Lighting (Festkörper-Beleuchtung).
• Mit QS-Link für die nahtlose Anbindung an HomeWorks
QS-Systeme.
• LEDs auf dem Modul helfen bei der Diagnose.
• Tasten auf dem Modul ermöglichen eine Übersteuerung der
Last.
• Eingang mit potenzialfreien Kontakten (CCI) für die manuelle
Übersteuerung.
• Speicher bei Stromausfall.
Systembeispiel
Eingang mit potenzialfreien
Kontakten für die manuelle
Übersteuerung
Adaptives
Leistungsmodul
Prog. Zn. 1 Zn. 2 Zn. 3 Zn. 4
HomeWorks QS
®
LQSE-4A1-D
+1.610.282.3800
lutron.com
®
SPEZIFIKATIONSBLATT
®
Auftragsname:
Auftragsnummer:
QS-Systemen kompatibel.
®
Technologie gleicht Schwankungen
®
seeTouch
®
QS-
Bedienstelle Leistungsmodul mit Schaltfunktion
Prog. Zn. 1 Zn. 2 Zn. 3 Zn. 4
HomeWorks HomeWorks
® ®
LQSE-4S1-D LQSE-4S1-D
120 - 240 V~ 50 / 60 Hz 4 A 120 - 240 V~ 50 / 60 Hz 4 A
lutron.com lutron.com +1.610.282.3800 +1.610.282.3800
® ®
120 - 240 V~
50 / 60 Hz 4 A
Inc. Cont. Eq. 243C
220 - 240 V~
ε
50 / 60 Hz 4 A
1 A x 4
L N N N N N DL1 DL2 DL3 DL4
Modellnummern:
DIN-Leistungsmodul
Prog.
HomeWorks
LQSE-4A1-D
+1.610.282.3800
lutron.com
LQSE-4A1-D (siehe Abbildung)
®
QS QS
120 - 240 V~ 1 A 120 - 240 V~ 1 A
M M
120 - 240 V~ 1 AX, 1 FLA / 6 LRA 120 - 240 V~ 1 AX, 1 FLA / 6 LRA
L N N N N N
1 2 3 4
QS-Link
Phasenadaptive Lampensteuerung
Zn. 1 Zn. 2 Zn. 3 Zn. 4
QS
®
®
L N N
QS-
Schnittstelle
mit
HomeWorks
potenzialfreien
®
QS-Panel
Kontakten
HomeWorks
®
QS-Prozessor
(HQP6-2) Guestroom Control Unit
GCU-HOSP
lutron.com
243C IND. CONT. EQ.
IEC PELV / NEC Class 2
Assembled in U.S.A.
50015757 Rev. A
369842c 1 10.31.16
120 - 240 V~
50 / 60 Hz 4 A
Inc. Cont. Eq. 243C
220 - 240 V~
ε
50 / 60 Hz 4 A
1 A x 4
N N N DL1 DL2 DL3 DL4
GRAFIK
Eye QS
®
Bis zu 99
QS-Geräte
+ 1.800.523.9466
+ 44.(0)20.7680.4481
®
Seite 1
