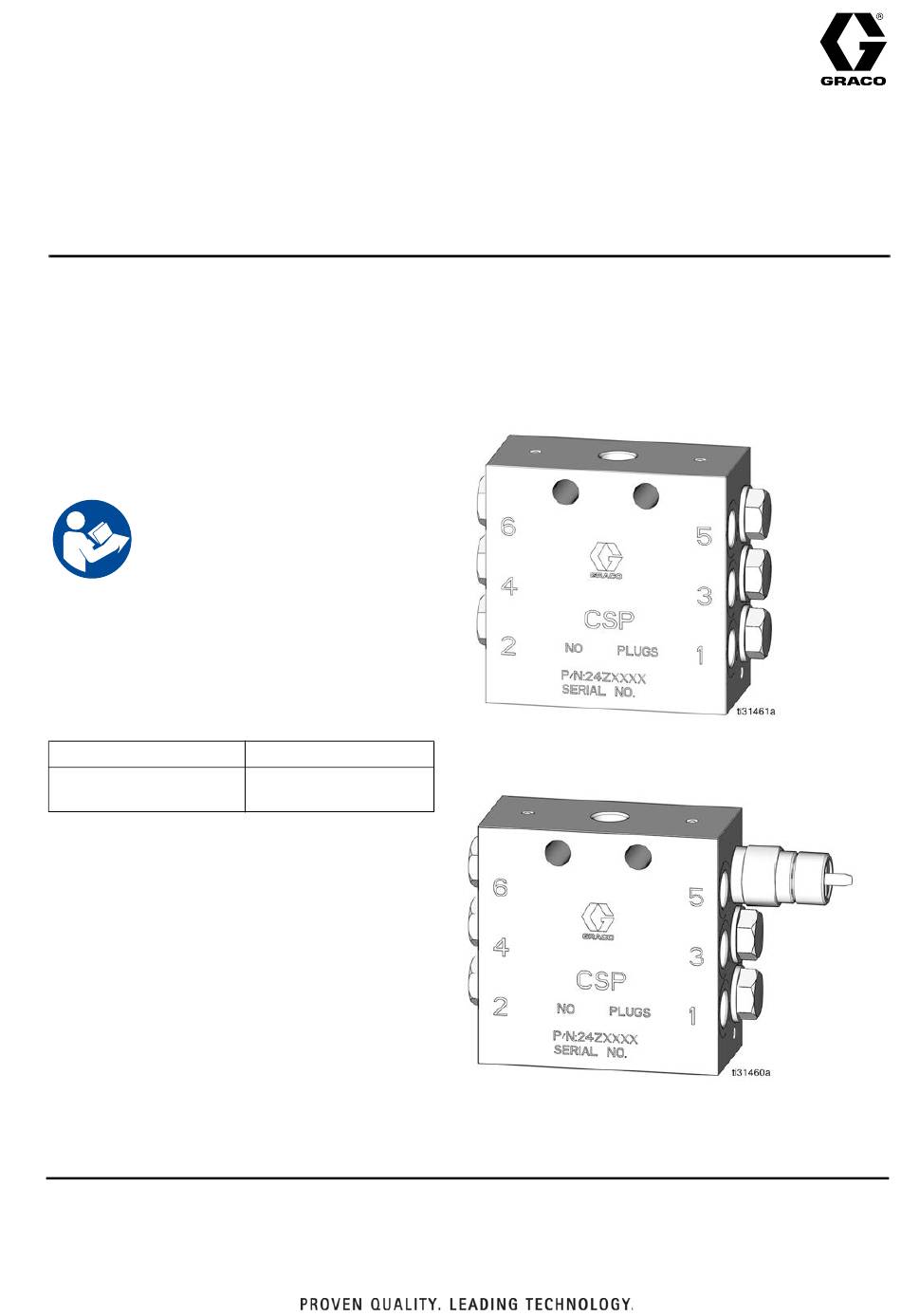

Anleitung
CSP-Ventil
Für die progressive Förderung von Mineralöl und Fett für die Schmierung.
Anwendung nur durch geschultes Personal.
35 MPa (350 bar, 5076 psi) Maximaler Betriebsdruck
Informationen zu den einzelnen Modellen sowie über die
jeweiligen zulässigen Betriebsdrücke und Zulassungen
finden Sie auf Seite 3.
Wichtige Sicherheitsanweisungen
Lesen Sie vor der Benutzung des Geräts
alle Warnungen und Anweisungen in
diesem Handbuch. Alle Anweisungen
an einem sicheren Ort aufbewahren.
Sachverwandte
Handbücher
Handbuch auf Englisch
3A3159
Beschreibung
Vor Ort konfektionierbare
Schlauchfittings
Ohne Indikatorstift
Mit Indikatorstift
3A5522L
DE
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Graco CSP-Ventil

  • Seite 1: Sachverwandte Handbücher

    Anleitung CSP-Ventil 3A5522L Für die progressive Förderung von Mineralöl und Fett für die Schmierung. Anwendung nur durch geschultes Personal. 35 MPa (350 bar, 5076 psi) Maximaler Betriebsdruck Ohne Indikatorstift Informationen zu den einzelnen Modellen sowie über die jeweiligen zulässigen Betriebsdrücke und Zulassungen finden Sie auf Seite 3.
  • Seite 2: Inhaltsverzeichnis

    Sachverwandte Handbücher .......... 1 Abmessungen ..............20 Technische Spezifikationen .......... 21 Modelle*................3 Warnhinweise..............4 California Proposition 65..........21 Installation................ 5 Graco-Standardgarantie ..........22 Gerät einrichten ............5 Ausgangskombination......... 5 Montage des Auslass-Fittings......5 Systemüberwachung..........6 Zyklenanzeige ............. 6 Elektrische Systemüberwachung ........6 Näherungsschalter-Sätze ...........
  • Seite 3: Modelle

    Modelle* Modelle* *Schmierstoffabgabemenge für diese Modelle: 0,2 cm³ pro Auslass und Hub Anzahl der Einschließlich Modell Serie Einlass Ausgänge Anzeige 24Z477 1/8 Zoll bspp 24Z478 1/8 Zoll bspp 24Z479 1/8 Zoll bspp 24Z480 1/8 Zoll bspp 24Z481 1/8 Zoll bspp 24Z482 1/8 Zoll bspp 24Z483...
  • Seite 4: Warnhinweise

    Warnhinweise Warnhinweise Die folgenden Warnhinweise betreffen die Einrichtung, Verwendung, Erdung, Wartung und Reparatur dieses Geräts. Das Symbol mit dem Ausrufezeichen steht bei einem allgemeinen Warnhinweis, und die Gefahrensymbole beziehen sich auf Risiken, die während bestimmter Arbeiten auftreten. Wenn diese Symbole in dieser Betriebsanleitung oder auf Warnschildern erscheinen, müssen diese Warnhinweise beachtet werden.
  • Seite 5: Installation

    Gerät einrichten Montage des Auslass-Fittings Siehe A . 1. Das CSP-Ventil ist bei Lieferung bereit für die Installation in Ihr System. Es wurde im Werk getestet und sollte nicht weiter verändert werden müssen. Zur Montage des CSP-Ventils: Eine geeignete Montagestelle für CSP-Ventil und Montagehalterung (falls notwendig) auswählen.
  • Seite 6: Systemüberwachung

    Pumpe installierte System funktioniert nicht mehr. Jedes Paket enthält zwei Arten von Adaptern. Der zylindrische Adapter passt zum CSP-Ventil der Serie A Mit einer Zyklusanzeige kann das gesamte System überwacht . 2), und der rechteckige Adapter passt zum CSP-Ventil werden.
  • Seite 7 Die Näherungsschalter-Baugruppe am CSP-Ventil festschrauben. Tragen Sie vom Benutzer bereitgestellten Gewindekleber • Bei CSP-Ventil der Serie A: mit 2,8 bis 3,4 N•m auf die Gewinde auf. (25 bis 30 in-lbs) festziehen (A . 6). Den Näherungsschalter auf den Adapter schrauben •...
  • Seite 8: Verdrahtungsanleitung

    Installation Verdrahtungsanleitung ACHTUNG Die elektrischen Nennwerte des Systems dürfen nicht überschritten werden. Die Überlastung des Schalters kann dazu führen, dass er beim ersten Zyklus ausfällt. 26C823 Freier Anschluss Schaltplan Braun Schwarz Last Blau PNP-NO, Sn=4mm 10-30VDC 200mA Max 26C822 M12 Steckerstift Ausgang Stecker am Schalter Ausgangs-Stift POS +...
  • Seite 9: Bedienung

    Bedienung Bedienung Druckentlastung Übersicht • Die Schmiermittelversorgung kann kontinuierlich oder Die Vorgehensweise zur Druckentlastung beachten, intermittierend erfolgen. wenn Sie dieses Symbol sehen. • Jede Kolbenbewegung liefert eine bestimmte Menge an Schmiermittel. • Der Zyklus wiederholt sich, solange Schmiermittel an die Einlassöffnung geliefert wird. •...
  • Seite 10: Sequenzen

    Bedienung Sequenzen Sequenz 1 Schmiermittel tritt durch den Einlass oben am Einlass Block ein. Schmiermittel füllt die linke Seite des Kolbens 1 und schiebt den Kolben nach rechts. Kolben 1 öffnet sich und fördert Schmiermittel zu Ausgang 1 (A . 10). Auslass .
  • Seite 11: Sequenz 3

    Bedienung Sequenz 3 Schmiermittel füllt die linke Seite des Kolbens 3 Einlass und schiebt den Kolben nach rechts. Kolben 3 öffnet sich und fördert Schmiermittel zu Ausgang 6 (A . 12). Auslass . 12 Sequenz 4 Schmiermittel füllt die rechte Seite des Kolbens 1 Einlass und schiebt den Kolben nach links.
  • Seite 12: Sequenz 5

    Bedienung Sequenz 5 Schmiermittel füllt die rechte Seite des Kolbens 2 Einlass und schiebt den Kolben nach links. Kolben 2 öffnet sich und fördert Schmiermittel zu Ausgang 3 (A . 14). Auslass . 14 Sequenz 6 Die letzte Sequenz schließt den Zyklus ab. Einlass Schmiermittel füllt die rechte Seite des Kolbens 3.
  • Seite 13: Verstopfungen

    äußert sich zunächst durch einen höheren Systemdruck Schmiermittellieferanten bezüglich der Empfehlung für als normal, der durch die Pumpe aufgebaut wird, weil sie alternative Schmiermittel und mit Ihrem Graco-Händler versucht, die Verstopfung zu überwinden. Ein höherer Druck vor Ort in Verbindung, um die Kompatibilität für wird begrenzt, getrennt und angezeigt durch die Verwendung Zentralschmierungssysteme zu prüfen.
  • Seite 14: Recycling Und Entsorgung

    Recycling und Entsorgung Recycling und Entsorgung Ende der Produktlebensdauer Das Produkt an seinem Gebrauchsende auseinander nehmen und auf verantwortungsvolle Weise recyceln. • Die Druckentlastung, Seite 9. • Die Flüssigkeiten ablassen und in Übereinstimmung mit den geltenden Bestimmungen entsorgen. Siehe Sicherheitsdatenblatt des jeweiligen Materialherstellers.
  • Seite 15: Sätze Und Zubehörteile

    Fitting, Klemm-, mit Rückschlagventil, an Graco Stutzen anschließen. Ventilauslass, Stahlrohr mit 1/4 Zoll AD, 20,7 MPa (206,8 bar, 3000 psi) CSP-Verteilerblock, Auslassdoppelstopfen HINWEIS: Immer Graco Auslassfittings für Ihre Anwendungen verwenden. Teile-Nr. Beschreibung Anz. ◆ Um sichere Anschlüsse zu garantieren, Fittings immer 17L651✿...
  • Seite 16 Sätze und Zubehörteile . 16 3A5522L...
  • Seite 17: (Englisches Gewinde)

    20,68 MPa (206,8 bar, 3000 psi) Außengewinde 90°, 20,68 MPa (206,8 bar, 3000 psi) ◆ Um sichere Anschlüsse zu garantieren, Fittings immer an Graco Stutzen anschließen. 17R578 FITTING, Klemm-, 6 mm x M10, konisch Außengewinde 90°, ‡ Wird nur für den Anschluss an einen Nylonschlauch 20,68 MPa (206,8 bar, 3000 psi) mit 0,25 +/-0,005 Zoll Außendurchmesser verwendet.
  • Seite 18: 1/8 Zoll Id Schlauch-Endfittings (Zum Anschluss An 1/4 Zoll Ptc-Fittings)

    Sätze und Zubehörteile 1/8 Zoll ID Schlauch-Endfittings Nylonschlauch, 6 mm Außendurchmesser (zum Anschluss an 1/4 Zoll PTC-Fittings) ◆ Zulässiger Betriebsüberdruck 69 MPa (6,9 bar, 1000 psi) Zulässiger Betriebsüberdruck 206,8 MPa (20,68 bar, Teile-Nr. Beschreibung Anz. 3000 psi) 17S556 ROHR, 6 mm x 25 m Teile-Nr.
  • Seite 19: Block-Installationssatz

    Sätze und Zubehörteile Block-Installationssatz Näherungsschaltersatz Nur erhältlich für CSP-Ventile mit Indikatorstift. Teile-Nr. Beschreibung Anz. Teile-Nr. Beschreibung 26A478* SATZ, Schweißbolzen- 26C822 Schalter, PNP, 24 cm (9,5 Zoll) Kabel mit BOLZEN, M6 x 45 M12-Stecker MUTTER, Sicherungs-, M6, 26C823 Schalter, PNP, 5 m (16,5 ft) Kabel mit freien UNTERLEGSCHEIBE Anschlüssen 26A479‡...
  • Seite 20: Abmessungen

    Abmessungen Abmessungen 1/8 Zoll NPT/BSPP Einlass 15 mm (0,59 Zoll) 30 mm (1,18 Zoll) 30 mm (1,18 Zoll) 60 mm 15 mm (2,36 Zoll) Ø 6,5 5,85 mm (0,59 Zoll) 20 mm (0,23 Zoll) 7,7 mm (0,79 Zoll) (0,30 Zoll) Ø...
  • Seite 21: Technische Spezifikationen

    Technische Spezifikationen Technische Spezifikationen CSP-Ventil Metrisch Verteilerventil Modell Siehe Modelle, Seite 3 Schmiermittelausgabe (pro Auslass, pro Zyklus) 0.2 cc 0,012 Zoll Minimaler Betriebsüberdruck 350 psi 24.1 bar, 2.41 Mpa Maximaler Betriebsüberdruck 5076 psi 350 bar, 35 Mpa Einlass-Anschlussgröße 1/8 Zoll BSPP, 1/8 Zoll NPT Auslass-Anschlussgröße...
  • Seite 22: Graco-Standardgarantie

    Garantie, die von Graco bekannt gegeben wurde, garantiert Graco für eine Dauer von zwölf Monaten ab Kaufdatum die Reparatur oder den Austausch jedes Teiles, das von Graco als defekt anerkannt wird. Diese Garantie gilt nur, wenn das Gerät in Übereinstimmung mit den schriftlichen Graco-Empfehlungen installiert, betrieben und gewartet wurde.
