- Seite 25 SEHR GEEHRTER KUNDE Das Kochfeld von Hansa ist eine Verbindung einer außergewöhnlich leichten Bedienung und einer perfekten Waschwirkung. Nachdem Sie diese Gebrauchsanweisung gelesen haben, ist die Bedienung des Gerätes kein Problem mehr. Bevor das Kochfeld das Herstellerwerk verlassen konnte, wurde er vor dem Verpacken gründlich auf deren Sicherheit und Funktionalitäten an Prüfständen überprüft.
- Seite 26 INHALTSVERZEICHNIS Grundinformationen.................25 Sicherheitshinweise..............27 Beschreibung des Gerätes.................32,33,34 Technische Daten..................32,33,34 Installation (Hinweise für den Installateur)..............35 Bedienung.......................42 Reinigung und Pflege..................46 Vorgehen in Notsituationen............47...
-
Seite 27: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE Hinweis.Das Gerät und seine zugänglichen Teile werden bei Gebrauch heiß. Es ist dafür zu sorgen, dass vor der Möglichkeit, die Heizelemente zu berühren, besonders geschützt wird. Die Kinder unter 8. Lebensjahr sollten sich in der Nähe nicht aufhalten, es sei denn, sie bleiben unter ständiger Aufsicht. - Seite 28 WICHTIGE SICHERHEITSHINWEISE Zur Reinigung des Kochfeldes dürfen keine Dampfreiniger verwendet werden. ● Das Gerät sollte nach geltenden Vorschriften installiert und nur in einem entsprechend gelüfteten Raum genutzt werden. Vor Inbetriebnahme und Gebrauch lesen Sie bitte die Bedienungsanleitung aufmerksam durch. ● Es ist dafür zu sorgen, dass Kinder nicht mit dem Gerät spielen. Besonders heiße Oberflächenbrenner, Roste, Kochgeschirr mit heißen Flüssigkeiten können zur Verbrennung Ihres Kindes führen.
-
Seite 29: Sicherheitshinweise
SICHERHEITSHINWEISE ● BEI VERDACHT, DASS GAS ENTWEICHT, IST ES VERBOTEN: Streichhölzer anzuzünden, zu rauchen, elektrische Stromverbraucher ein- oder auszuschalten (Klingel oder Lichtschalter) und andere elektrische und mechanische Geräte, die Funkenbildung verursachen können, zu gebrauchen. In solch einem Fall ist das Ventil der Gasflasche beziehungsweise das Absperrhahn der Gasanschlussleitung sofort zu schließen und der Raum zu lüften, anschließend ist eine befugte Fachkraft zur Beseitigung der Störungsursache hinzuzuziehen. -
Seite 30: Tipps Zum Energiesparen
TIPPS ZUM ENERGIESPAREN Wer mit Energie verant- wortungsvoll umgeht, der entlastet nicht nur die Haus- haltskasse, sondern handelt auch der Umwelt bewusst zugute. Darum helfen Sie elektrische Energie sparen! Und das kann auf folgende Art und Weise getan werden: l Geeignetes Kochgeschirr verwen- den. - Seite 31 RÜCKNAHME AUS DEM BETRIEB AUSPACKEN Das Gerät wird durch seine Dieses Gerät wurde gemäß Verpackung gegen Trans- der Europäischen Richtlinie portschäden geschützt. Nach 2012/19/UE sowie dem polni- dem Auspacken sind die schen Gesetz über verbrauchte Verpackungsmaterialien so elektrische und elektronische zu entsorgen, dass dadurch Geräte mit dem Symbol eines kein Risiko für die Umwelt entsteht.
-
Seite 32: Beschreibung Des Gerätes

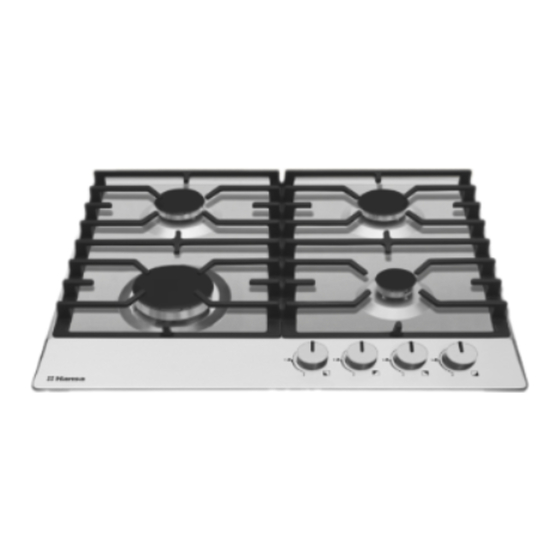

BESCHREIBUNG DES GERÄTES Gaskochfeld BHG* / PAG 4.0* 1,2,3,4 - Oberflächenbrenner 5 - Drehköpfe der Brenner mit Zünder 6 - Roste TECHNISCHE DATEN Höhe 52 mm Tiefe 520 mm Breite 590 mm Gewicht des Kochfeldes 10,3 kg Das Gaskochfeld ist mit folgenden Brennern ausgestattet: 1 - großer Brenner, Wärmebelastung - 2,8 kW 2 - mittlere Brenner, Wärmebelastung - 1,8 kW... - Seite 33 BESCHREIBUNG DES GERÄTES Gaskochfeld BHG* / PAG 4.1* 1,2,3,4 - Oberflächenbrenner 5 - Drehköpfe der Brenner mit Zünder 6 - Roste TECHNISCHE DATEN Höhe 52 mm Tiefe 520 mm Breite 590 mm Gewicht des Kochfeldes 10,5 kg Das Gaskochfeld ist mit folgenden Brennern ausgestattet: 1 - WOK-Brenner, Wärmebelastung - 2,8 kW 2 - mittlere Brenner, Wärmebelastung - 1,8 kW...
- Seite 34 BESCHREIBUNG DES GERÄTES Gaskochfeld BHG* / PAG 5.0* 1,2,3,4,5 - Oberflächenbrenner 5 - Drehköpfe der Brenner mit Zünder 6 - Roste TECHNISCHE DATEN Höhe 52 mm Tiefe 520 mm Breite 890 mm Gewicht des Kochfeldes 15 kg Das Gaskochfeld ist mit folgenden Brennern ausgestattet: 1 - großer Brenner, Wärmebelastung - 2,8 kW 2 - WOK-Brenner, Wärmebelastung - 2,8 kW...
-
Seite 35: Installation (Hinweise Für Den Installateur)
INSTALLATION Die nachfolgenden Anweisungen sind für qualifizierte Fachkräfte zur Installation des Geräts bestimmt. Diese Anweisungen sollen eine möglichst maximal fachgerechte Ausführung der Installations- und Wartungsarbeiten des Geräts gewährleisten. l Vor Anschluss des Gerätes prüfen, ob die örtlichen Anschlussbedingungen (Gas- sorte und Gasdruck) und die Einstellungen des Gerätes übereinstimmen. l Die Einstellwerte für dieses Gerät sind auf dem Typenschild angegeben. - Seite 36 INSTALLATION Installation von Gaskochfeldern BHG* / PAG 4.0*, PAG4.1* ● Den Einbauort (Öffnung) in der Arbeitsplatte der Küchenmöbel entsprechend den Abmessungen auf der Montagezeichnung vorbereiten. ● Der minimale Freiraum, der unter dem Gaskochfeld und dem Gas-Elektrokochfeld zu belassen ist, beträgt 130 mm. ● Der Anschluss des Kochfeldes ans Gas- und Stromnetz hat unter Beachtung der in der Gebrauchsanweisung enthaltenen Hinweise zu erfolgen.
- Seite 37 INSTALLATION Installation von Gaskochfeldern BHG* / PAG 5.0* ● Den Einbauort (Öffnung) in der Arbeitsplatte der Küchenmöbel entsprechend den Abmessungen auf der Montagezeichnung vorbereiten. ● Der minimale Freiraum, der unter dem Gaskochfeld und dem Gas-Elektrokochfeld zu belassen ist, beträgt 130 mm. ● Der Anschluss des Kochfeldes ans Gas- und Stromnetz hat unter Beachtung der in der Gebrauchsanweisung enthaltenen Hinweise zu erfolgen.
- Seite 38 INSTALLATION Das Kochfeld ist mit Gewinderohrstutzen mit Hinweise für den Installateur einem Durchmesser R 1/2” ausgestattet, das zum Anschließen an die Gasinstallation dient. Der Installateur soll: Bei Anschluss an eine Flüssiggasinstallation ● über Gasinstallationsberechtigungen (Propan - Butan) ist dem Rohrstutzen das verfügen, Endstück 8 x 1 mm aufgeschraubt. ∅...
- Seite 39 INSTALLATION Anpassung des Kochfeldes an eine bestimmte Gassorte Dies darf nur von einem entsprechend qualifi- zierten Installateur vorgenommen werden. Falls das Gas, mit dem das Kochfeld gespeist werden soll, andere Parameter aufweist als das Gas, für welches das Kochfeld werkseitig ausgelegt ist, d.h. G20 (GZ50) 20 mbar, sind die Brennerdüsen auszutauschen und eine Flammenkalibrierung durchzuführen.
- Seite 40 INSTALLATION SOMIPRESS-Brenner (gemäß Bezeichnung „SOMIPRESS” auf dem Brennergehäuse) Gassorte Brennerdüse/Innendurchmesser klein mittel groß G20 2H 20 mbar 0.72 0.98 1.17 0,55 + 2 x 0,75 G30 3B/P 30 mbar 0.52 0.67 0.83 0,37+ 2 x 0,55 Nach dem Abschluss der Umrüstung ist ein Aufkleber mit der Bezeichnung der Gassorte, an die das Kochfeld angepasst ist, anzubringen. Austausch der Brennerdüse – die Düse mit dem Sondersteck- schlüssel 7 herausdrehen und gegen eine für die neue Gassorte geeignete Düse (siehe: vorstehende Tabelle) austauschen..
- Seite 41 INSTALLATION Zur Prüfung der Flamme sollte der Brenner Regulierung der Gashähne bei Vollflamme über ca. 10 Minuten brennen und anschließend der Hahnregler auf Die Regulierung der Gashähne sollte bei bren- Sparflamme umgestellt werden. Die Flamme nender Flamme in der Position „Sparflamme” sollte dabei weder erlöschen noch auf die erfolgen.
-
Seite 42: Bedienung
BEDIENUNG Topfdeckel: Bedienung der Oberflächenbren- Der Topfdeckel verhindert, dass die Wärme aus dem Topf unnötig entweicht, wodurch die Durch eine geschickte Bedienung, Auswahl Kochzeit verkürzt wird. entsprechender Gebrauchsparameter und des Kochgeschirrs lassen erhebliche Energieeinsparungen erzielen. Es sollte kein Kochgeschirr ver- D i e E n e r g i e e i n s p a r u n g e n b e t r a g e n wendet werden, das über den Rand ... - Seite 43 BEDIENUNG B e d i e n u n g d e s K o c h f e l d e s m i t Sollte der Versuch misslingen, gekoppeltem Zünder (Bezeichnung „Zp”) d i e v o r s t e h e n d e M a ß n a h m e wiederholen.
- Seite 44 BEDIENUNG Wahl der Brennerflamme Richtig kalibrierte Brenner haben eine hellblaue Flamme mit klar eingezeichnetem Innenkegel. Die Wahl der Flammenhöhe hängt von der Stellung des Brennerdrehreglers große Flamme kleine Flamme (auch ,,Sparflamme”) l A u s s c h a l t s t e l l u n g ( g e s c h l o s s e n e Gaszuführung) FALSCH RICHTIG Anhand der Bedienung des Brenners wurde...
-
Seite 45: Bei Jeder Notfallsituation Ist Wie Folgt Vorzugehen
BEDIENUNG Vorgehensweise bei Verdacht auf Austritt von ungebranntem Gas 1 Gasinstallation 2 Absperrhahn der Gasinstallation A Absperrhahn ,,geöffnet” B Absperrhahn ,,geschlossen” Bei jeder Notfallsituation ist wie folgt vorzugehen: ● Brenner abschalten ● Absperrhahn der Gasinstallation schließen ● Küche lüften ● Reparatur bei der Servicestelle oder beim qualifizierten Installateur melden ● Gaskochfeld bis zur Behebung des Fehlers abschalten und nicht nutzen. Manche einfachen Betriebsfehler können vom Benutzer unter Beachtung der in der Anleitung stehenden Hinweise selbst behoben werden. -
Seite 46: Reinigung Und Pflege
REINIGUNG UND PFLEGE Es ist sicherzustellen, dass alle Wird eine Reinigung und Pflege des Koch- Elemente des Brenners nach der feldes sowie dessen entsprechende Wartung Reinigung richtig aufliegen. sichergestellt, trägt dies zur Verlängerung eines störungsfreien Betriebs des Gerätes RICHTIG entscheidend bei. V o r d e r R e i n i g u n g o d e r Wartungsarbeiten ... -
Seite 47: Vorgehen In Notsituationen
VORGEHEN IN NOTSITUATIONEN Bei jeder Notfallsituation ist wie folgt vorzugehen: ● Funktionsbaugruppen des Gerätes ausschalten ● von der Stromversorgung trennen ● Reparatur melden ● da einige geringfügige Fehler entsprechend den unten angegebenen Anweisungen durch den Benutzer selbst entfernt werden können, ist das Gerät gemäß den Punkten der nach- stehenden Tabelle zu überprüfen, bevor der Kundendienst angerufen wird.
