Einbau in Brandschutzklappe FK-EU

Die Rauchauslöseeinrichtung RM-O-3-D kann in
die Inspektionsöffnung der Brandschutzklappen
der Serien FK-EU eingebaut werden. Dabei den
Einbauort beachten, siehe Abbildung rechts.
Bei Verwendung der FK-EU als Überströmklappe,
gemäß bauaufsichtlicher Zulassung Z-6.50-2031:
die Rauchauslöseeinrichtung RM-O-3-D in die
obere Inspektionsöffnung der Brandschutzklappe
einbauen.
Montagefolge:
1. Adapter ③ am Inspektionsdeckel ② aufsetzen
und mit Blechschrauben ④ am Gehäuse der
Brandschutzklappe verschrauben (Inspekti-
onsdeckel dient zur Zentrierung).
2. Inspektionsdeckel herausdrehen und
entfernen.
3. Rauchauslöseeinrichtung RM-O-3-D ① in die
Inspektionsöffnung einsetzen und mit Rändel-
muttern ⑤ am Adapter befestigen.
4. Brandschutzklappe elektrisch mit der Rauch-
auslöseeinrichtung verbinden, siehe
„Elektrische Installation" auf Seite 10.
Hinweis:
Ältere Brandschuzklappen der Serien FK-K90 und
FK-EU können einen Inspektionsdeckel aus Metall
besitzen.
In diesem Fall, kann der Inspektionsdeckel demon-
tiert werden und die Rauchauslöseeinrichtung mit
den U-Scheiben und Flügelmuttern ohne Adapter
direkt an der Brandschutzklappe montiert werden.
① Rauchauslöseeinrichtung RM-O-3-D
② Inspektionsdeckel BSK (Kunststoff)
③ Adapter RM-O-3-D, Bestell-Nr.
verzinkt: A00000043410
Edelstahl: A00000043411
④ Blechschrauben (4 Stück)
⑤ Rändelmuttern (3 Stück)
8

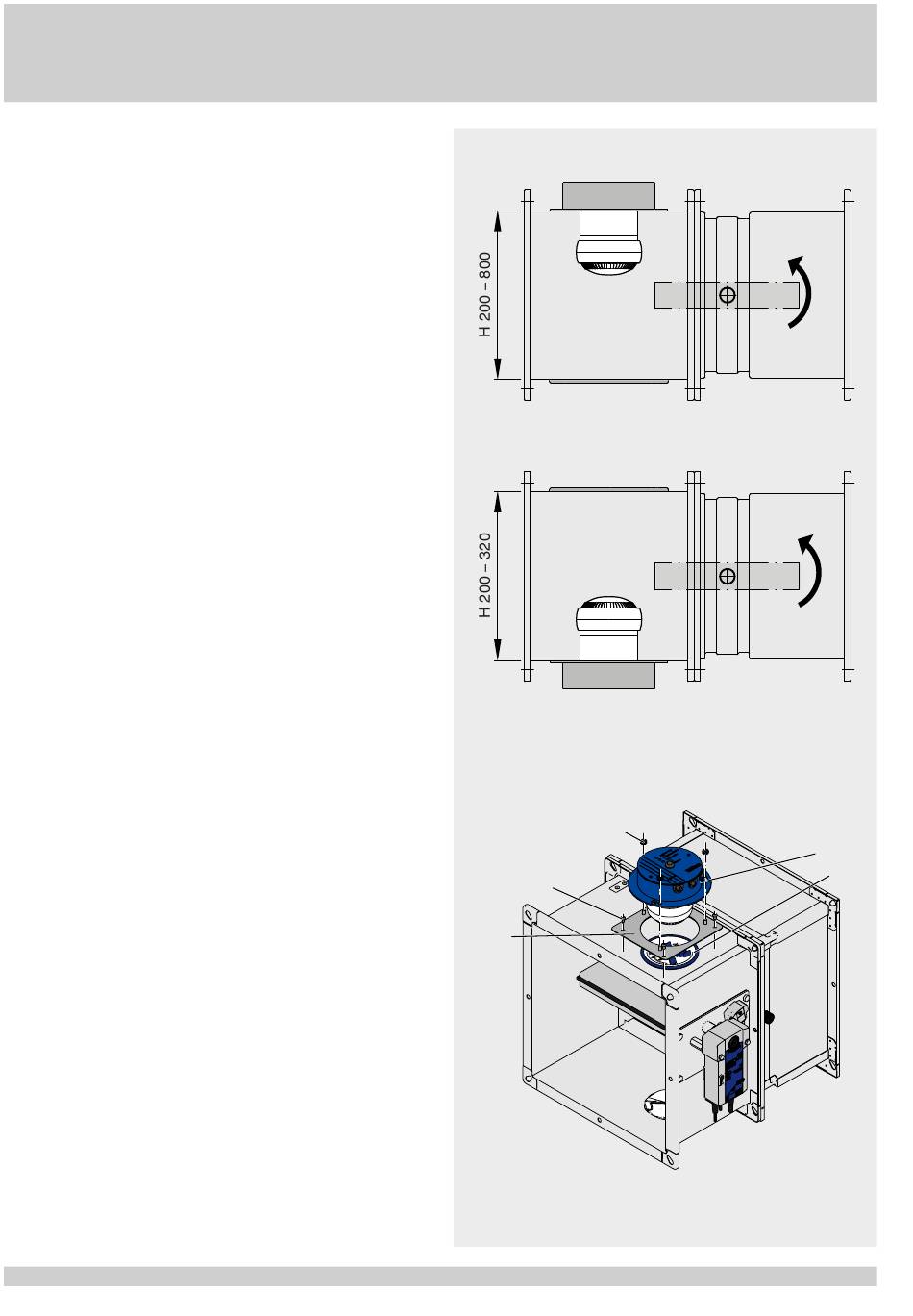

Einbauort in Abhängigkeit der Höhe H
Einbau in FK-EU
