Produktbeschreibung

Funktionsbeschreibung

Um die Rauchausbreitung in Gebäuden durch die
raumlufttechnischen Anlagen zu verhindern, ist es
wichtig, den Rauch frühzeitig zu erkennen.
Die Rauchauslöseeinrichtung RM-O-3-D wird für
die Ansteuerung und das Auslösen von Brand- und
Rauchschutzklappen verwendet. Sie arbeitet nach
dem Streulicht-Prinzip und erkennt den Rauch tem-
peraturunabhängig, so dass Brandschutzklappen
schon vor Erreichen der Auslösetemperatur schlie-
ßen.
Darüber hinaus kann durch die Rauchauslöseein-
richtung das Ausschalten des Ventilators
veranlasst werden.
Das Schließen der Brand- oder Rauchschutzklap-
pen erfolgt bei einer Rauchdetektion durch
Unterbrechung der Versorgungsspannung.
Die Rauchauslöseeinrichtung kann für Brand- oder
Rauchschutzklappen mit folgenden Auslöseein-
richtungen verwendet werden:
• Elektrischer Federrücklaufantrieb (stromlos ZU)
• Pneumatischer Antrieb (drucklos ZU)
• Haftmagnet

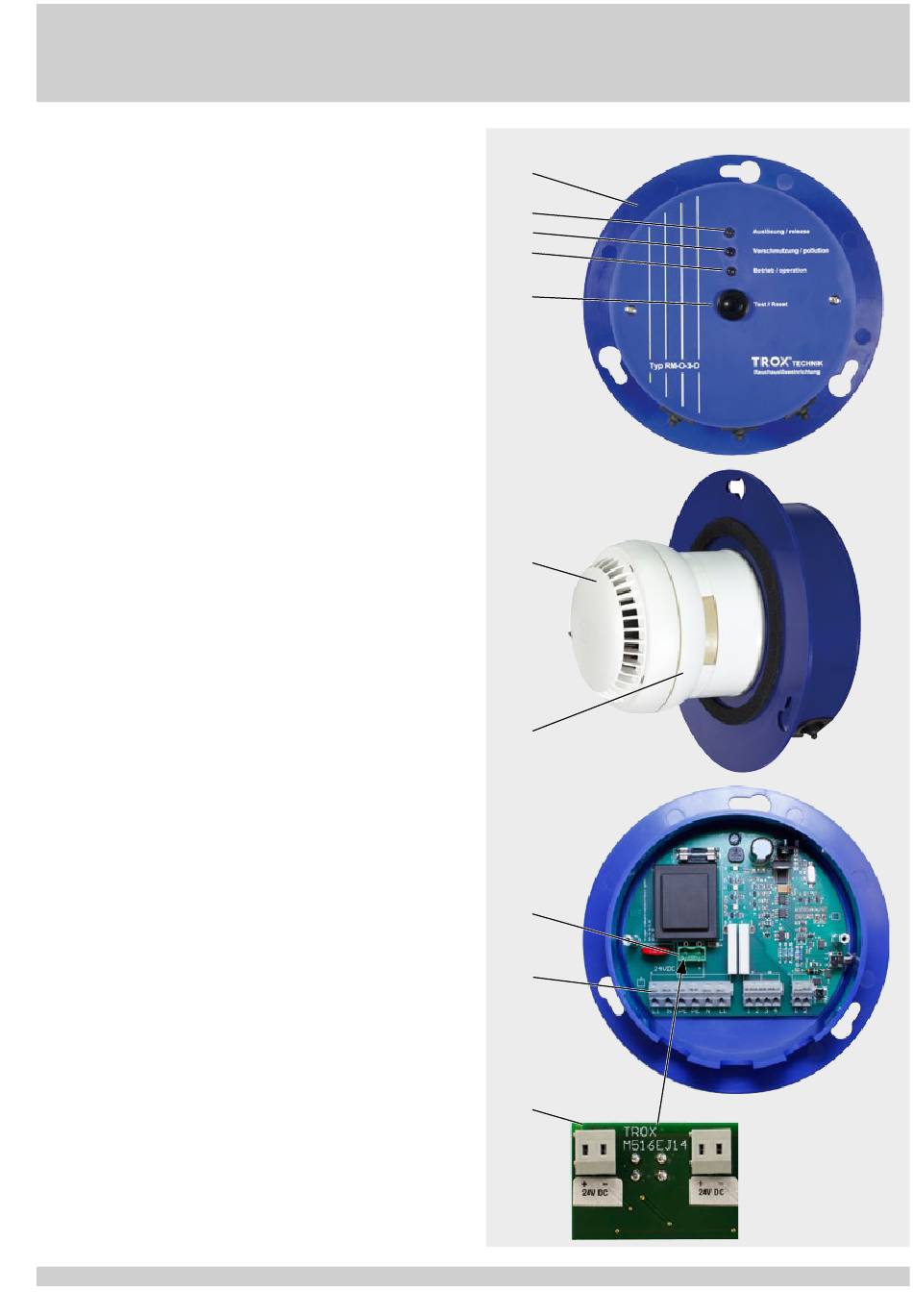

① Gehäuse
② LED rot Alarmstellung
③ LED gelb Verschmutzungsanzeige
④ LED grün Systemüberwachung
⑤ Taster Test/Reset
⑥ Rauchmeldekopf (Bestell-Nr. M536HC7)
⑦ Sockel
⑧ Steckplatz für 24 V DC Platine
⑨ Anschlussklemmen 230 V AC
⑩ 24 V DC Platine VWM (Bestell-Nr. M516EJ4)
Betriebsanleitung RM-O-3-D / Druckschrift-Nr. M375DD8 (05/2018)

Beschreibung RM-O-3-D
