- Seite 1 BENUTZERHANDBUCH KÜHLSCHRÄNKE T2000-SERIE...
-
Seite 2: Inhaltsverzeichnis

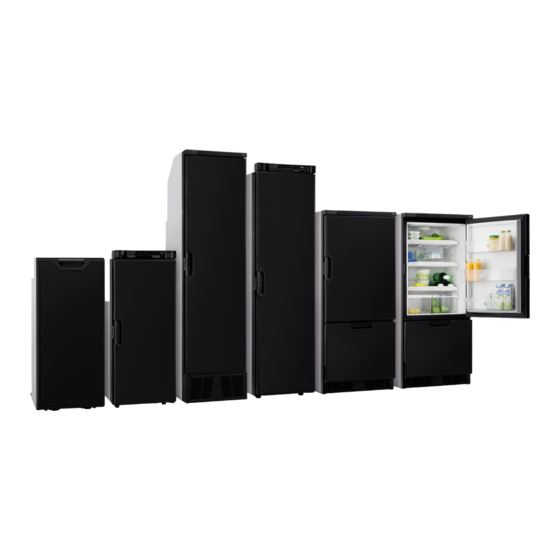

17 Service & Fragen......................29 18 Entsorgung........................31 1. Einleitung Dies ist das Benutzerhandbuch für Ihr Thetford-Kühlschrank der Serie T2000. Dieses Handbuch unterstützt die folgenden Modelle: T2090, T2095, T2138, T2152, T2156, T2160 und T2175. Lesen Sie die Sicherheitsanweisungen und Informationen zur Nutzung und Wartung des Kühlschranks sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. -
Seite 3: Symbole
2. Symbole Die folgenden Symbole werden in diesem Handbuch verwendet: Warnhinweis. Gefahr von schweren Verletzungen und/oder Schäden. Vorsicht. Gefahr von Verletzungen und/oder Schäden. Achtung. Wichtige Informationen. Hinweis. Weitere Informationen. 3. Sicherheit Kinder ab einem Alter von 8 Jahren sowie Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten und/oder mangelnder Erfahrung bzw. - Seite 4 Benutzen Sie das Gerät ausschließlich zum Kühlen und Gefrieren und zu keinem anderen Zweck. Befolgen Sie die in dieser Gebrauchsanleitung aufgeführten Anweisungen. Der Hersteller haftet nicht für Schäden, die durch unsachgemäßen Gebrauch oder eine falsche Einstellung der Bedienelemente entstehen. Wenn die Anweisungen nicht befolgt wurden, verfällt damit der Garantieanspruch.
-
Seite 5: Hauptbestandteile
Der tatsächliche Energieverbrauch des Kühlschranks hängt von der Kühleinstellung, der Umgebungstemperatur und dem Inhalt des Kühlschranks Wenn das Fahrzeug in der prallen Sonne steht, empfiehlt es sich unbedingt, für eine entsprechende Lüftung im Fahrzeug zu sorgen, um den Energieverbrauch zu reduzieren. - Seite 6 1. Ein-/Aus-Taste 2. Temperatureinstellungen – Lagerfach für frische Le- bensmittel 3. Nachtbetriebstaste T2095 1. Kühlschranktür 2. Bedienfeld 3. Oberes Rost 4. Gefrierfachtür 5. Schubladenunterteilung 6. Schublade 7. Lüftung für Kühl system 8. Fach für Flaschen und Ge- müse 9. Schubladenunterteilung 10.
- Seite 7 T2138 1. Gefrierfachtür 2. Bedienfeld 3. Herausziehbares Fach 4. Rausfallschutz für Lebens- mittel 5. Ablagefächer 6. Schubladenunterteilung 7. Fach für Flaschen und Ge- müse 8. Lüftung für Kühl system 9. Türfächer 10. Kühlschranktür 1. Ein-/Aus-Taste 2. Temperatureinstellungen – Lagerfach für frische Le- bensmittel 3.
- Seite 8 T2152 1. Kühlschranktür 2. Bedienfeld 3. Gefrierfachtür 4. Herausziehbares Fach 5. Rausfallschutz für Lebens- mittel 6. Ablagefächer 7. Schubladenunterteilung 8. Fach für Flaschen und Ge- müse 9. Türfächer 1. Ein-/Aus-Taste 2. Temperatureinstellungen – Lagerfach für frische Le- bensmittel 3. Temperatureinstellungen –...
- Seite 9 T2156 1. Tür zum Lagerfach für fri- sche Lebensmittel 2. Bedienfeld 3. Ablagefächer 4. Rausfallschutz für Lebens- mittel 5. Gemüsefächer 6. Schublade 7. Gefrierfachtür 8. Türfächer 1. Ein-/Aus-Taste 2. Temperatureinstellungen – Lagerfach für frische Le- bensmittel 3. Temperatureinstellungen – Gefrierfach 4.
-
Seite 10: Vor Der Verwendung
T2160 / T2175 1. Bedienfeld 2. Rausfallschutz für Lebens- mittel 3. Herausziehbares Fach 4. Ablagefächer 5. Gemüsefach 6. Gefrierfach 7. Lüftung für Kühl system 8. Gefrierfachtür 9. Schubladenunterteilung 10. Flaschenhalterung 11. Türfächer 12. Kühlschranktür 1. Ein-/Aus-Taste 2. Temperatureinstellungen – Lagerfach für frische Le- bensmittel 3. -
Seite 11: Einschalten
6. Einschalten So schalten Sie den Kühlschrank ein: T2090E / T2095 Drücken Sie die Ein-/Aus-Taste und halten Sie sie gedrückt, bis die Anzeige aufleuchtet. ■ Nach einigen Sekunden wechselt das Bedienfeld auf Standby und wird gesperrt. Die blaue Ein-/Aus-Taste bleibt an als Zeichen dafür, dass der Kühlschrank noch läuft. Bei dem Modell T2090E gibt es keine Möglichkeit, das Gefrierfach auszuschalten. -
Seite 12: Eine Kühlstufe Wählen
Für eine optimale Funktion schalten Sie den Kühlschrank 4 Stunden vor dem Befüllen mit Lebensmitteln ein. Drücken Sie die Ein-/Aus-Taste und halten Sie sie einige Sekunden lang gedrückt, um den Kühlschrank auszuschalten. 7. Eine Kühlstufe wählen Gemüsefach Wählen Sie eine von fünf Stufen, um die gewünschte Kühlstufe für das Fach für frische Lebensmittel einzustellen. - Seite 13 Wenn das Display gesperrt ist, werden die Symbole ausgeschaltet, nur Ein/Aus und Nachtmodus bleiben beleuchtet. Thetford empfiehlt, das Gemüsefach bei einer Umgebungstemperatur zwischen 16 °C und 25 °C auf Kühlstufe 3 einzustellen. Höhere Temperaturen erfordern mehr Kühlung, niedrigere Temperaturen erlauben eine niedrigere Stufe.
- Seite 14 Beachten Sie stets die Angaben zur Lagerung auf der Verpackung Ihrer Lebensmittel. Thetford empfiehlt, das Gefrierfach auf die höchste Stufe zu stellen. Eine niedrigere Einstellung ist nur nötig, um den Energieverbrauch zu reduzieren. Aus: Die Temperatur im Gefrierfach wird unter 20 °C gehalten. In dieser Einstellung ist der Energieverbrauch sehr gering, um die netzunabhängige Zeit zu maximieren.
- Seite 15 Wählen der gewünschten Kühlstufe: T2095 Das Bedienfeld entriegeln: Das Bedienfeld wird beim Öffnen der Tür automatisch ■ entriegelt. Drücken Sie die Ein-/Aus-Taste, um die Kühlung des Gefrierfachs ein- oder ■ auszuschalten. Alle anderen Modelle Entriegeln des Bedienfelds: Drücken Sie eine der Tasten. ■...
-
Seite 16: Optionen Für Den Nachtbetrieb
8. Optionen für den Nachtbetrieb Nachtbetrieb wählen Der Kühlschrank wählt die niedrigste Geräuscheinstellung, die möglich ist. Wenn der Kühlschrank auf einer höheren Leistungsstufe laufen muss (aufgrund von höheren Umgebungstemperaturen und/oder warmen Produkten), kann das zu einem höheren Geräuschpegel führen. Wenn Sie den Geräuschpegel auf ein Minimum reduzieren möchten, können Sie den Nachtbetrieb aktivieren. -
Seite 17: Blaue Anzeigeleuchte Aus-/Einschalten (Nur T2095)
Alle anderen Modelle Drücken Sie eine der Tasten, um das Bedienfeld zu entriegeln. ■ Drücken Sie das Nachtbetriebssymbol, bis die Anzeige aufleuchtet. ■ Verwenden Sie den Nachtbetrieb nur, wenn die Temperaturen im Fahrzeug unter 30 °C liegen. Der Nachtbetrieb schaltet sich nach 12 Stunden automatisch aus. Wenn der Nachtbetrieb per Hand ausgeschaltet wird, erfolgt ein Wechsel in die automatische Temperaturregelung. -
Seite 18: Verschieben Eines Gesicherten Ablagefachs
Verschieben eines gesicherten Ablagefachs Lösen Sie die Schrauben am Regal in der Nähe der Regalklammern. ■ Drehen Sie die Kunststoffklammer des Ablagefachs nach oben. ■ Heben Sie die linke Seite ein wenig an. ■ Verschieben Sie das Ablagefach in die gewünschte Position. ■... -
Seite 19: Verwendung Des Gefrierfachs
Setzen Sie die Schrauben abschließend wieder ein. ■ T2095: Die maximale Aufnahmekapazität der mittleren Schublade beträgt 8 kg und der unteren Schublade 20 kg. Andere Modelle: Die max. Aufnahmekapazität der Schublade beträgt 15 kg. Achten Sie darauf, dass sich die Tür nach der Neuanordnung der Regale und Fächer noch schließen lässt. -
Seite 20: Wartung Und Reinigung
Die Türverriegelung verhindert ein Öffnen der Tür während der Fahrt. 12. Wartung und Reinigung Thetford empfiehlt, bei einer zugelassenen Servicestelle eine jährliche Inspektion durchführen zu lassen. Reinigen Sie den Kühlschrank regelmäßig. Entfernen Sie Spritzer oder Verunreinigungen sofort mit einem milden ■... - Seite 21 Kühlschrank kann die für eine korrekte Funktion erforderliche Luftströmung blockieren. Entfernen Sie deshalb regelmäßig den Staub aus diesem Bereich, beispielsweise mit einem Staubsauger. Thetford empfiehlt, das Kühlsystem alle 2 Jahre oder bei einer vermuteten Funktionsbeeinträchtigung oder einem vermuteten überhöhten hohen Energieverbrauch zu reinigen.
- Seite 22 Schublade entfernen T2095 Entfernen der Schublade: Öffnen Sie die Tür. ■ Suchen Sie die linke Entriegelungstaste für die Schubladenführungen und drücken Sie ■ sie nach oben. Suchen Sie die rechte Entriegelungstaste für die Schubladenführungen und drücken Sie ■ sie nach unten. Ziehen Sie die Schublade aus den Schubladenführungen und reinigen Sie sie.
- Seite 23 Schublade entfernen T2138/ T2152 Entfernen der Schublade: Öffnen Sie die Kühlschranktür vollständig und ziehen Sie die Schublade bis zum ■ Anschlag. Dann heben Sie die Schublade vorne hoch, wie abgebildet. ■ Entfernen und reinigen Sie die Schublade. ■ Nach dem Reinigen setzen Sie die Schublade in umgekehrter Reihenfolge wieder ein. ■...
-
Seite 24: Entleeren Der Tropfschale
Schublade entfernen T2160/ T2175 Entfernen der Schublade: Ziehen Sie die Schublade bis zum Anschlag und schieben Sie sie ein wenig zurück. ■ Dann schieben Sie die Führungssperren nach hinten, wie abgebildet. ■ Ziehen Sie die Schublade weiter nach vorne und heben Sie die Rollen über die Bögen. ■... -
Seite 25: Abtauen
■ Nehmen Sie die Tropfschale aus dem Kühlschrank und leeren Sie sie aus. Überprüfen Sie die Tropfschale regelmäßig und entleeren Sie sie stets, bevor Sie mit dem Fahrzeug losfahren. 14. Abtauen Im Gefrierfach und an der Rückseite des Kühlfachs kann sich Eis bilden. Wenn sich an irgendeinem Bereich eines Fachs mehr als 3 mm Eis gebildet haben, muss der Kühlschrank abgetaut werden. - Seite 26 Räumen Sie den Kühlschrank leer. ■ Tauen Sie das Gefrierfach ab. ■ Reinigen Sie den gesamten Kühlschrank gründlich. ■ Lassen Sie die Kühlschranktür sowie die Gefrierfachtür während der Einlagerung offen. ■ So halten Sie die Tür während der Einlagerung offen: T2095 Öffnen Sie die Tür.
- Seite 27 Alle anderen Modelle Öffnen Sie die Tür. ■ Drehen Sie das Schloss. ■ Schließen Sie die Tür, bis Sie ein erstes Klicken hören. ■ Achten Sie darauf, dass die Tür noch leicht geöffnet ist. Verwendung des Kühlschranks nach der Einlagerung: Drehen Sie das Schloss auf seine ursprüngliche Position zurück.
-
Seite 28: Technische Spezifikationen
16. Technische Spezifikationen Tabelle 1: Technische Spezifikationen des Kühlschranks Modell Display Gefrier- *Ener- Klimaklasse Klimaklasse samt- fachvolu- giever- Nachtbetrieb volu- men (L) brauch men (L) (kW- h/24 h) T2090C Kapaziti- 0,34 ST (16 - 38 °C) N (16 - 32 °C) ver Touch- screen T2090E... -
Seite 29: Service & Fragen
17. Service & Fragen Service Vor Beginn von Instandhaltungsarbeiten das Gerät von der Stromversorgung trennen. Alle Instandhaltungsarbeiten müssen von einem zugelassenen Fachmann ausgeführt werden. Fehlerbehebung Problem Mögliche Ursache Lösung Die Batteriespannung ist zu Batterie neu aufladen niedrig Startverzögerung um 1 Mi- Eine Minute warten nute (kein Fehler) Der Kühlschrank kühlt nicht,... - Seite 30 Fragen Wenn Sie Fragen zu Ihrem Produkt, zu Teilen, Zubehör oder den autorisierten Servicestellen haben, besuchen Sie bitte www.thetford.com. Wenn Sie ein autorisiertes lokales Servicezentrum in Ihrem Land kontaktieren, geben Sie bitte Einzelheiten zu dem Modell, die Seriennummer und das Kaufdatum an.
-
Seite 31: Konformitätserklärung
Konformitätserklärung Thetford erklärt hiermit, dass dieses Produkt mit den wesentlichen Anforderungen und anderen relevanten Bestimmungen der anwendbaren Richtlinien und Normen übereinstimmt. Eine Kopie der Konformitätserklärung findet sich auf www.thetford.com. 18. Entsorgung Entsorgen Sie Ihren Kühlschrank nach Ende seiner Lebensdauer gemäß den lokal geltenden Vorschriften. - Seite 32 T +61 3 9358 0700 T +86 755 8627 1393 T +46 31 336 35 80 F not available F +86 755 8627 1673 F not available E infoaus@thetford.com.au E info@thetford.cn E infos@thetford.eu www.thetford.com.au www.thetford.cn Copyright 2020-2022 Thetford B.V. Alle Rechte vorbehalten. 692278/0622-V04...
