HINWEIS
Schnittstellen
Bedienpaneel
Externer RH/T-
Fühleranschluss
(optional)
20
Es liegt in der Verantwortung des Aufstellers, die Konformität aller, nicht mitgelieferter Kabel
nach den nationalen Vorschriften sicherzustellen.

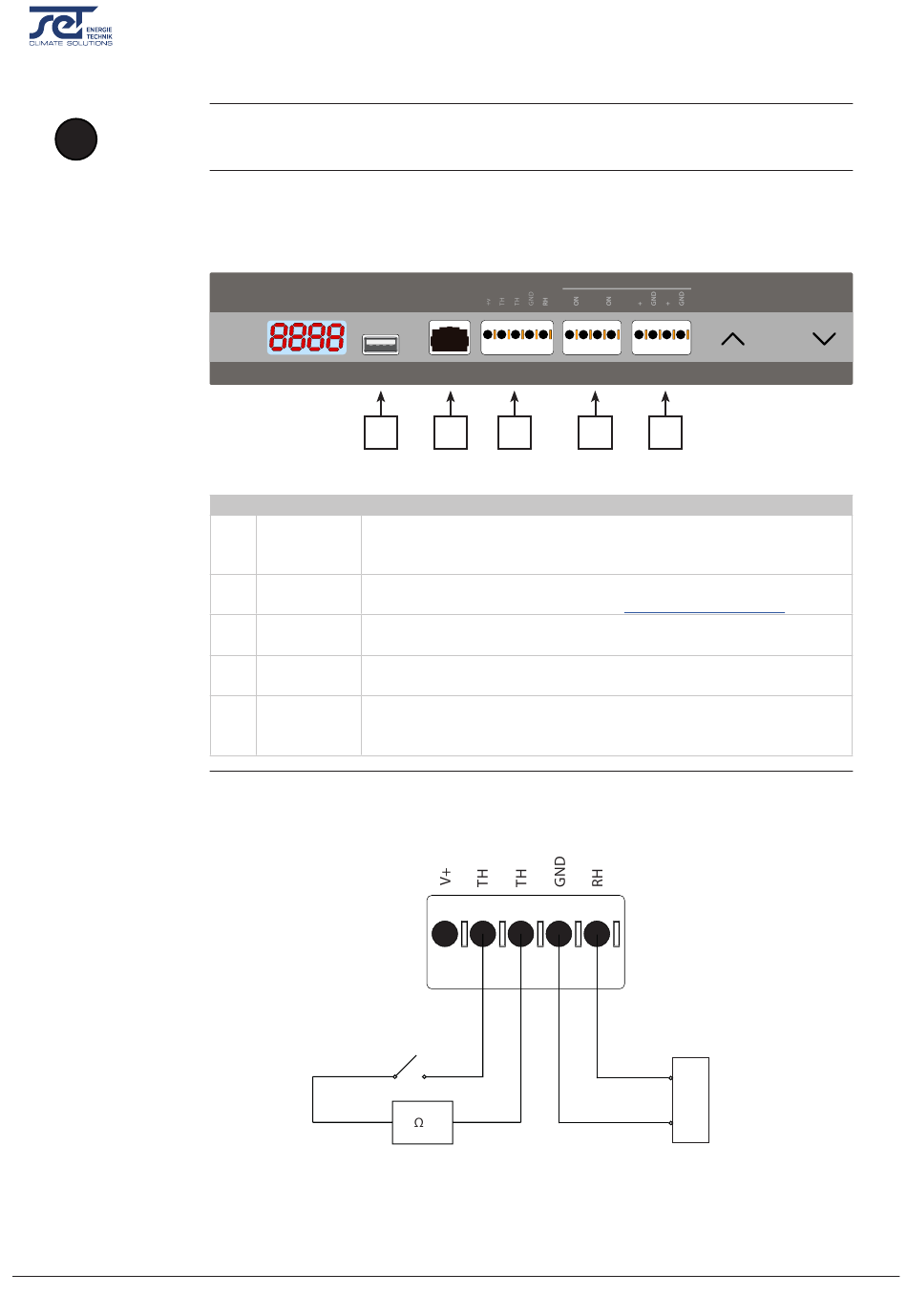

Die Kommunikation mit dem Entfeuchter kann über Schnittstellen und Anschlüsse am Be-
dienpaneel erfolgen; ebenso kann Zubehör wie ein RH/T-Fühler, Alarm oder eine Heizfläche
angeschlossen werden. Die Abbildung und die Tabelle unten beschreiben die verschiedenen
Funktionen der Schnittstelle.
USB
1
Pos. Schnittstelle Beschreibung
1
USB
USB wird für Datenprotokolle/Softwareaktualisierung verwendet. Wei-
tere Informationen in Abschnitt „Softwareaktualisierung und Proto-
kolldateien" auf Seite 26.
2
Modbus RTU
Modbus-Anschluss. Eine Liste der Daten für die Modbus-Schnittstelle
(RS-485)
kann heruntergeladen werden unter
3
Externer
Anschlüsse für einen externen Feuchtigkeits-/Temperaturfühler. Siehe
Verkabelungsbeispiel in Abb. 7
RH/T-Fühler
4
Alarm
Ein externer Alarm kann feststellen, ob der Entfeuchter normal läuft
oder einen Fehler hat. Siehe Verkabelungsbeispiel in Abb. 8
5
12 VDC
Der Anschluss einer Niederdruck-Warmwasserheizfläche oder Elektro-
Wärmeregler
heizung trägt zur Regelung der Innentemperatur bei. Kontaktieren Sie
Ihren SET-Händler, wenn Sie weitere Informationen wünschen.
Optional kann ein externer RH/T-Fühler angeschlossen werden, der sich über die internen
Fühler hinwegsetzt. In Abb. 7 ist ein Anschlussbeispiel zu finden.
ON/OFF (EIN/AUS)
Schalter für externe
Fühler* (optional)
Externer Temperaturfühler
(oder Widerstand)
*Schalterposition: 0 = Interne Fühler im Einsatz, 1 = Externe Fühler im Einsatz
**Hinweis: Betriebsbereich liegt zwischen 40-99 % RH, außerhalb des Bereichs befindet sich
der Entfeuchter im Bereitschaftsmodus.
RS485
EXT RH/T
2
3
Abb. 6
EXT RH/T
EXT RH/T
0
1
10k NTC
Abb. 7
Einbau: Stromanschluss
RUN
FAIL
HEAT1 HEAT2
ALARM
12V DC
4
5
support.dantherm.com
0V = 0% RH
5V = 50% RH
10V = 100% RH**
0-10V
GND
Externer Feuchtesensor
(oder Steuereinheit)
OK
