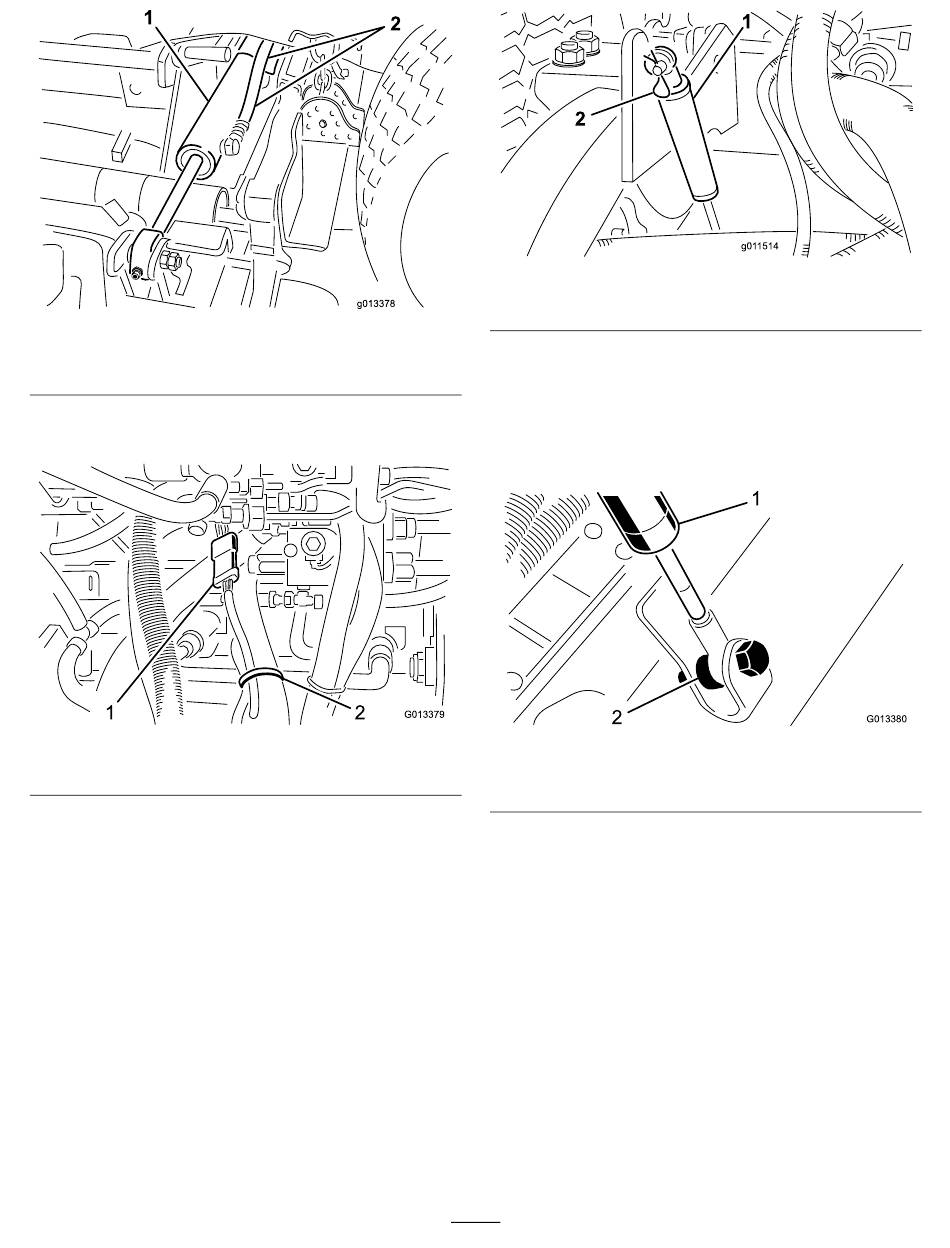

1. Hubzylinder des
Seitmähwerks
6. Schließen Sie den Kabelbaum des Mähwerks vom
Kabelbaum der Zugmaschine ab
1. Kabelbaum
7. Entfernen Sie sämtliche Kabelbinden, mit denen der
Kabelbaum des Mähwerks an den Zugmaschinenteilen
befestigt ist.
8. Entfernen Sie die Splinte, mit denen die Stoßdämpfer
an den Mähwerk-Hubarmen befestigt sind
Bild 3
2. Hydraulikschläuche
(Bild 4).
Bild 4
2. Kabelbinde
(Bild
1. Stoßdämpfer
9. Entfernen Sie die Bolzen, Distanzstücke und
Bundmuttern, mit denen das andere Ende der
Stoßdämpfer am Mähwerk befestigt sind
Hinweis: Stellen Sie beim Zusammenbau des
Mähwerks sicher, dass die Distanzstücke vor dem
Stoßdämpferstangenende sind.
1. Stoßdämpfer
10. Entfernen Sie die Splinte und die Lastösenbolzen, mit
denen die Schnitthöhenkette am Heck des Mähwerks
befestigt ist
5).
2
Bild 5
2. Splint
Bild 6
2. Bolzen, Distanzstück und
Bundmutter
(Bild 7).
(Bild 6).
