Zahnriemenumlenkung 8 80 R25 ― Anwendungs- und Montagehinweise

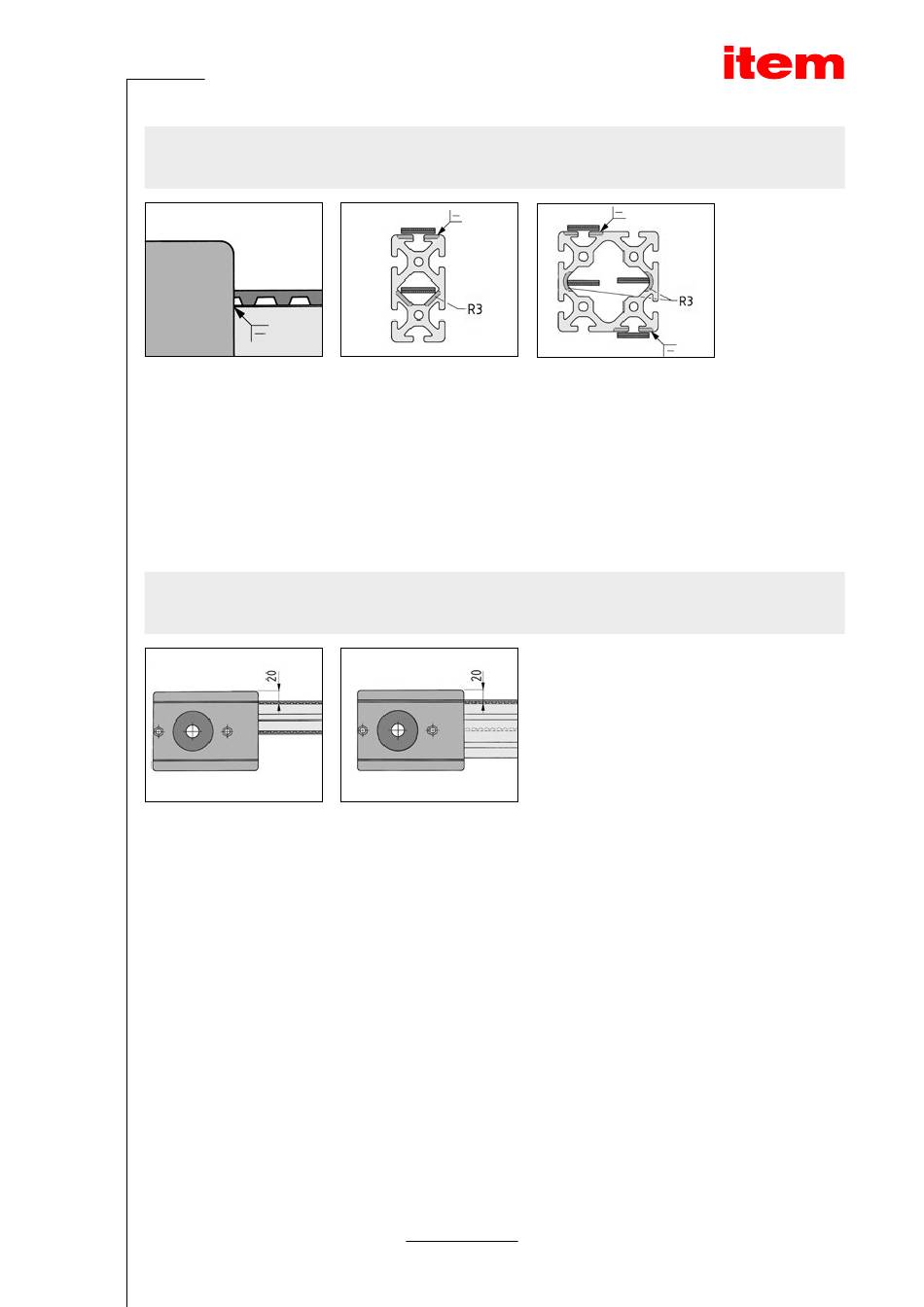

Verrunden der Profilkanten

Alle dem Zahnriemen zuge-
wandten Profilschnittkanten
müssen mit einem Radius bzw.
einer Fase versehen werden,
damit ein unregelmäßiger Lauf
durch Haken bzw. eine Be-
schädigung des Zahnriemens
vermieden wird.

Ausrichten der Zahnriemenumlenkung zum Profil

Bei der Rückführung des Zahnriemens durch den Innenraum von
Profilen ist die dem Zahnriemenrücken zugewandte Profilkante zu
verrunden.
7
Befestigungslage der Zahnriemenumlenkung 8 40
R25 an unterschiedlichen Profilen je nach Lage des
rückgeführten Zahnriemens.
