MSI weist darauf hin...
1. Bitten Sie stets Ihren Händler bei der Auswahl des geeigneten CPU Kühlers um Hilfe.
2. C_FAN1 unterstützt aktive Lüfterkontrolle. Sie können das Utility PC Alert installieren, welches
automatisch die Geschwindigkeit des CPU Lüfters in Abhängigkeit von der CPU Temperatur
steuert.

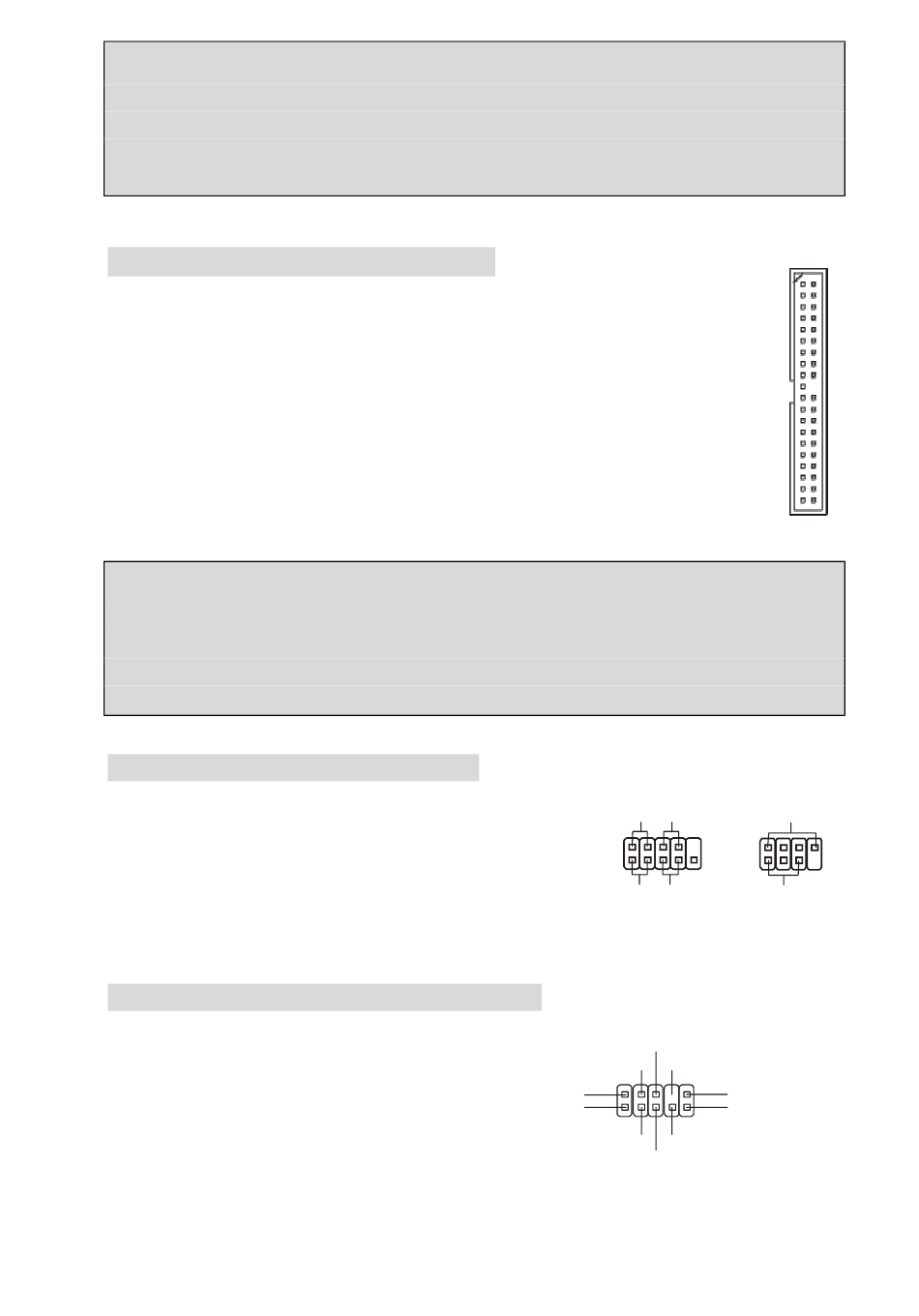

IDE Festplattenanschlüsse: IDE1/IDE2
Das Mainboard besitzt einen 32-bit Enhanced PCI IDE und Ultra DMA 66/100/133
Kontroller, der die PIO Modi 0- 4 bereitstellt, Bus Mastering beherrscht und Ultra DMA
66/100/133 Funktionalität bietet. Es können bis zu vier Festplatten, CD-ROM-, 120MB
Disketten-Laufwerke und andere Geräte angeschlossen werden.
Die erste Festplatte sollte immer an IDE1 angeschlossen werden. IDE1 kann ein
Master- und ein Slave- Laufwerk verwalten. Das zweite Laufwerk muss durch das
entsprechende Setzen einer Steckbrücke als Slave eingestellt werden. An IDE2 kann
ebenfalls ein Master- und ein Slave- Laufwerk angeschlossen werden.
MSI weist darauf hin...
Verbinden Sie zwei Laufwerke über ein Kabel, müssen Sie das zweite Laufwerk im Slave-
Modus konfigurieren, indem Sie entsprechend den Jumper setzen. Entnehmen Sie bitte die
Anweisungen zum Setzen des Jumpers der Dokumentation der Festplatte, die der Festplatten-
hersteller zur Verfügung stellt.
Frontpaneel Anschlüsse: JFP1/JFP2
Das Mainboard verfügt über zwei Anschlüsse für das
Frontpaneel, diese dienen zum Anschluss der Schalter und
LEDs des Frontpaneels. JFP1 erfüllt die Anforderungen des
®
"Intel
Front Panel I/O Connectivity Design Guide".
Audioanschluss des Frontpaneels: JAUD1
Der Audio Vorderanschluss ermöglicht den
Anschluss von Audioein- und -ausgängen eines
Frontpaneels. Der Anschluss entspricht den
"Intel
Richtlinien
des
Connectivity Design Guide".
All manuals and user guides at all-guides.com
®
Front
Panel
I/O
22
System
LED
2
1
Fest-
Reset
platten
Schalter
LED
JFP1
AUD_RET_R
Key
AUD_VCC
(2)AUD_GND
(1)AUD_MIC
HP_ON
AUD_MIC_BIAS
AUD_FPOUT_R
System
Schalter
Lautsprecher
10
2
8
9
1
7
System
LED
JFP2
AUD_RET_L(10)
AUD_FPOUT_L(9)
