Messer- und Schnittleistenwechsel
2.
A
IDEAL 7260 DE 9700240 9700180
1.
A
3.
08-2022 20230616zm

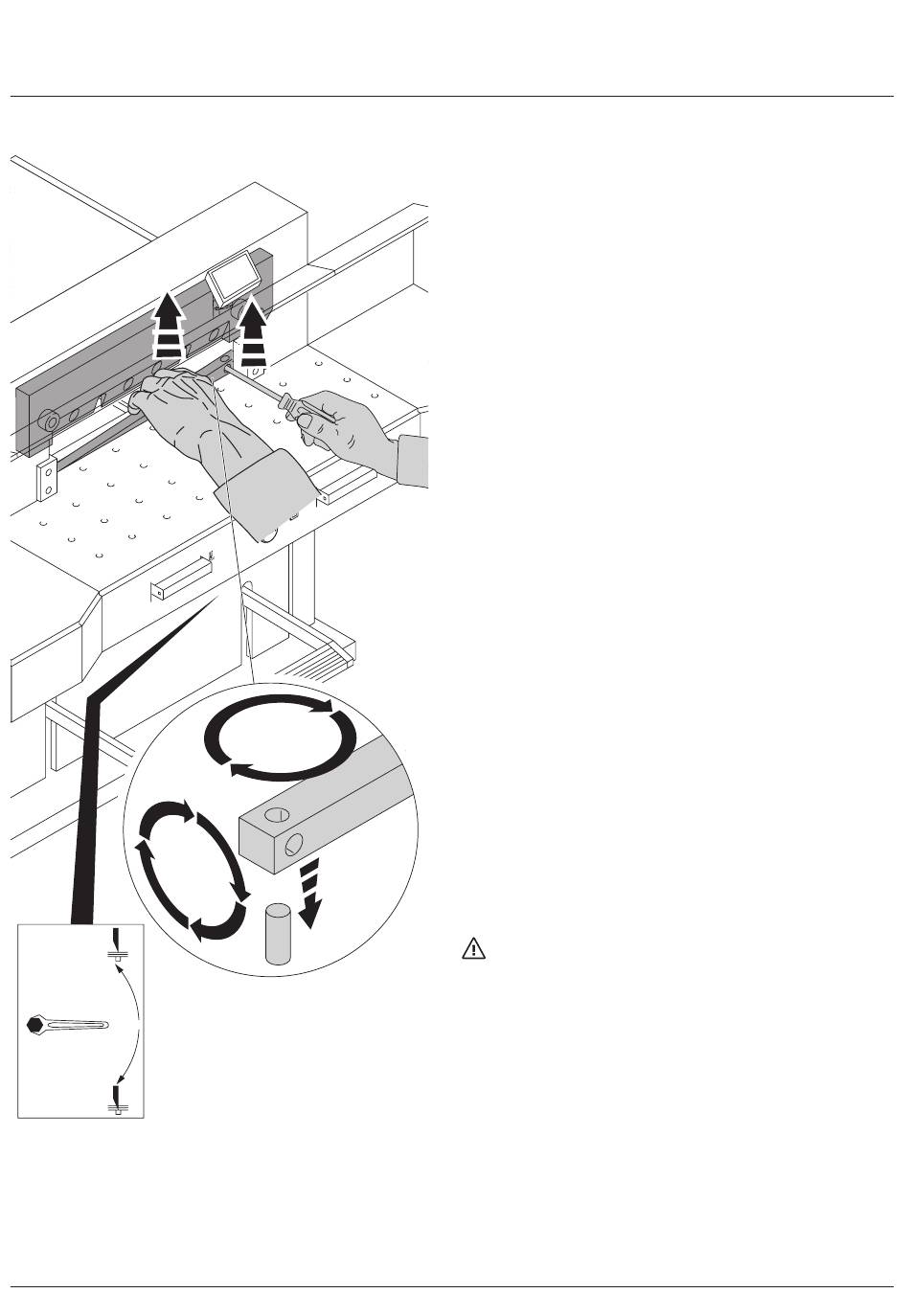

Schnittleiste mit einem kleinen
Schraubendreher herausnehmen.
Schnittleiste drehen, wenden oder bei Bedarf
austauschen. (Die Schnittleiste kann acht
mal verwendet werden).
Nur Schnittleistenwechsel
(ohne Messerwechsel).
• Messerverstellspindel (A) soweit nach oben
drehen, bis die rechte Aussparung der
Messer schraube mit der Aussparung des
Rahmens übereinstimmt (B).
(Siehe Seite 25 oben).
(Messer schneidet sonst beim 1. Schnitt zu
tief in die neue Schnittleiste).
• Gabelschlüssel abziehen.
• Schnittleiste ausbauen siehe Bild oben.
• Schnittleiste gedreht (mit unbenützter Seite
zum Schneidmesser) in den Haltebolzen
links stecken.
Warnung! Verletzungsgefahr!
Schnittversuch bei gewechselter
Schnittleiste (ohne Messerwechsel).
• Papier einlegen und Schnitt auslösen.
• Sollte das unterste Blatt nicht auf der ganzen
Länge durchgeschnitten sein, die Messerver-
stellschraube (A) eine 1/12 Umdrehung mit
dem Gabelschlüssel nach unten drehen.
• Ist das unterste Blatt immer noch nicht
durchgeschnitten, Vorgang solange
wiederholen, bis das Blatt auf der ganzen
Länge durchgeschnitten wird.
28
