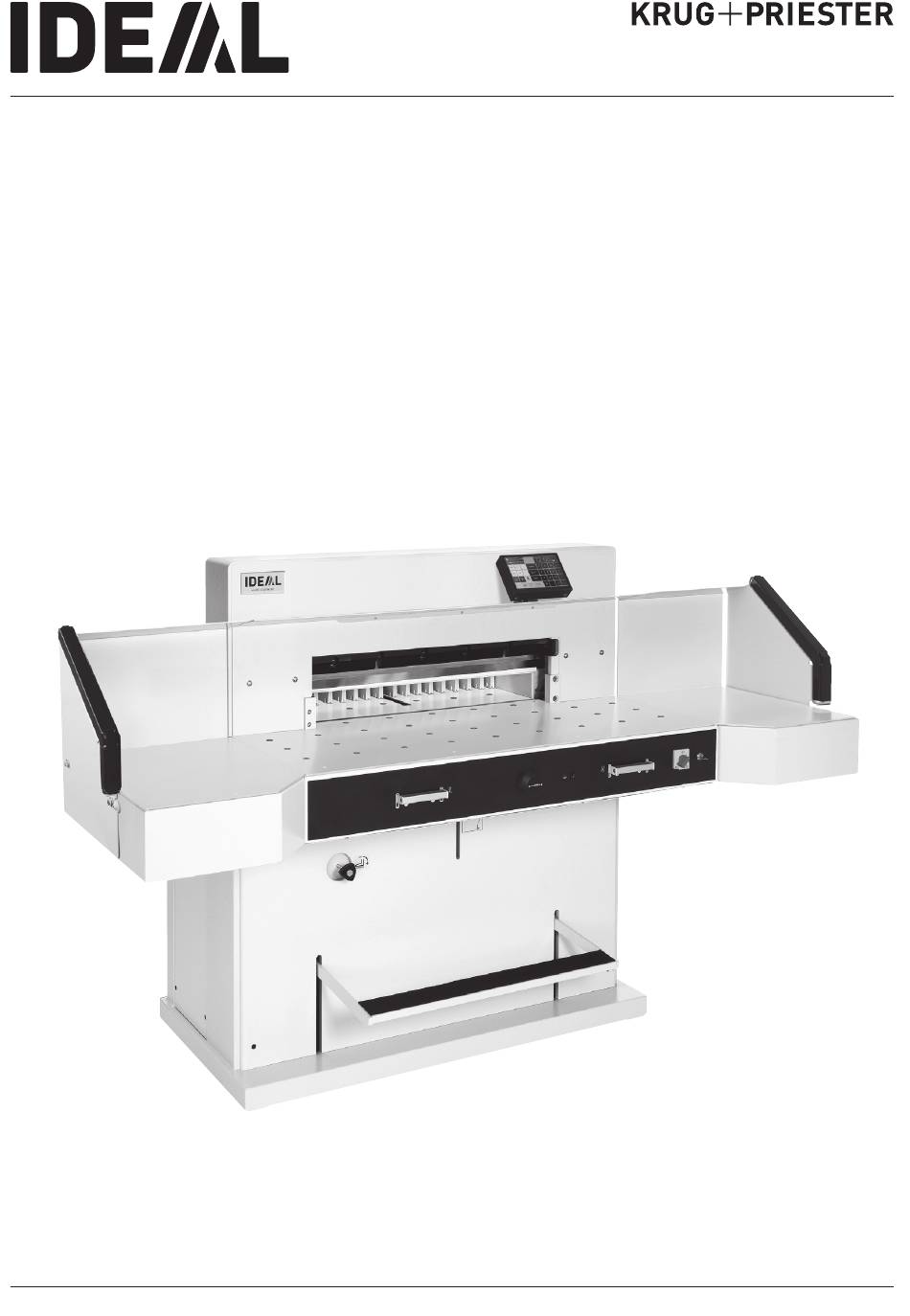

- Seite 1 DE Betriebsanleitung Stapelschneider IDEAL 7260 IDEAL 7260 DE 9700240 9700180 08-2022 20230616zm...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise Bestimmungsgemäßer Gebrauch Aufstellen Inbetriebnahme Bedienung Bedienelemente Messer- und Schnittleistenwechsel Wartung und Pflege Jährliche Wartung / Sicherheitsüberprüfung Mögliche Störungen Zubehör Technische Daten EG-Konformitätserklärung IDEAL 7260 DE 9700240 9700180 08-2022 20230616zm... -
Seite 3: Sicherheitshinweise
Keine Bedienung durch Kinder! Nicht unter das Messer fassen! Messer nie lose liegen lassen! Messer nur mit Messerwechselvorrichtung oder im Messertransportkasten befördern! (siehe Seite 27 und 29). Warnung! Verletzungsgefahr! Keine harten und splitternden Materialien schneiden! IDEAL 7260 DE 9700240 9700180 08-2022 20230616zm... -
Seite 4: Bestimmungsgemäßer Gebrauch
Spraydosen mit entzündbaren Stoffen benutzen! Keine entzündbaren Reinigungsmittel verwenden. Bestimmungsgemäßer Gebrauch Diese Maschine ist zum Schneiden von Papierstapeln auf ein bestimmtes Maß vorgesehen. Diese Maschine ist nur für "Einmann-Bedienung"! Achtung! Heftklammern oder ähnliches beschädigen das Schneidmesser. IDEAL 7260 DE 9700240 9700180 08-2022 20230616zm... - Seite 5 Sicherheitshinweise Vor Servicearbeiten und Abnahme von Verkleidungen Netzstecker ziehen! Messer- und Schnittleistenwechsel nur bei abgeschaltetem Hauptschalter vornehmen! IDEAL 7260 DE 9700240 9700180 08-2022 20230616zm...
- Seite 6 Verkleidungen (A) abgedeckt! Kein Betreiben der Maschine ohne die folgenden Sicherheitseinrichtungen: • fest verschraubte Verkleidungen (A) • Sicherheitslichtschranke (B) Die für Personen gefahrbringende Schneidbewegung ist durch eine Sicherheitslichtschranke (D) und eine Zweihandauslösung (C) abgesichert! IDEAL 7260 DE 9700240 9700180 08-2022 20230616zm...
- Seite 7 Die Drehrichtungsänderung kann auch im Netzstecker (A) durch Vertauschen der Anschlüsse "L1" und "L2" erfolgen. Warnung! Ein fehlerhaftes Vertauschen der An schlüsse kann das Leben des Bedieners gefährden. Diese Arbeit darf nur ein Elektrofachmann durchführen. IDEAL 7260 DE 9700240 9700180 08-2022 20230616zm...
- Seite 8 Sicherheitshinweise Freier Zugang zum Netzanschluß! Bei längerer Nichtbenutzung abschalten. (Hauptschalter auf "0"). IDEAL 7260 DE 9700240 9700180 08-2022 20230616zm...
-
Seite 9: Aufstellen
Beim Transport durch enge Türen: • Seitentische abschrauben Warnung! Maschine darf nicht ohne Sicherheits- lichtschranke betrieben werden! Montage der Seitentische. Lichtschranke entfernen. (1. - 2.) Seitentische und Lichtschranke wieder anschrauben (1. - 6.). IDEAL 7260 DE 9700240 9700180 08-2022 20230616zm... -
Seite 10: Inbetriebnahme
Inbetriebnahme Stecker in Steckdose. Das Display (C) ist schwenkbar. Durch Lösen der Inbusschraube (D) (Inbusschlüssel ist im Werkzeugsatz) kann das Display innerhalb des Langloches geschwenkt werden. Inbusschraube wieder festziehen. IDEAL 7260 DE 9700240 9700180 08-2022 20230616zm... - Seite 11 • Die Schnittauslösung darf nur bei gleichzeitiger Zweihandauslösung der Betätiger erfolgen (C). • Lichtschranke: Wird der Prüfstab (E, Werkzeugsatz) in das Schutzfeld (D) gehalten, muss ein ausgelöster Arbeitstakt sofort abbrechen. Es wird empfohlen ein Prüfhandbuch zu führen. STOP IDEAL 7260 DE 9700240 9700180 08-2022 20230616zm...
- Seite 12 28,346 inch wird angefahren. Die Maschine ist betriebsbereit. Die Maßeinstellung erfolgt: • manuell über das elektrische Handrad • oder über Programmierung des Schnittmaßes (A) Maß im Display der Steuerung in cm oder inch (B). IDEAL 7260 DE 9700240 9700180 08-2022 20230616zm...
-
Seite 13: Bedienung
Maß geschnitten werden soll. Papieranlage am Rückanschlag (A) und Seitenanschlag links oder rechts (B). Zum Verschieben von Papierstapeln, den mitgelieferten Stapelwinkel (C) benutzen. (Zum Drehen des Papierstapels erst Rückanschlag nach vorne fahren). IDEAL 7260 DE 9700240 9700180 08-2022 20230616zm... - Seite 14 Der Restschnitt mit Preßbalkenabdeckung beträgt 90 mm Lufttisch: Bei eingeschaltetem Lufttisch lassen sich größere Papierstapel leichter in Schneidposition bringen. Preßkrafteinstellung: Bei Bedarf Presskraft des Pressbalkens mit dem Einstellrad einstellen. Preßkraft ist am Lichtbalken ablesbar IDEAL 7260 DE 9700240 9700180 08-2022 20230616zm...
- Seite 15 Schnittauslösung mit automatischer Pressung Schnittauslösung: Beide Betätiger der Zweihandauslösung (A) gleichzeitig drücken und bis zur Beendigung des Schnittes gedrückt halten. Das Schutzfeld (B) muss frei sein! Schnittbeendigung oder Schnittunterbrechung: Beide Betätiger (A) der Zweihandauslösung loslassen. IDEAL 7260 DE 9700240 9700180 08-2022 20230616zm...
-
Seite 16: Bedienelemente
Memory 1: A2, A3, A4, A5, Memory 2: A6, A7, B3, B4 Memory 3: Memory 4: und in inch Memory 1: 4¼“, 5 ½“, 7“, 8 ½“ Memory 2: 11“, 12“, 14“, 17“ Memory 3: Memory 4: IDEAL 7260 DE 9700240 9700180 08-2022 20230616zm... - Seite 17 Die Maschine hat eine LED - Beleuchtung ( im Arbeitsbereich. Die LED - Taste ( ) hat 3 Schaltstufen drücken Helligkeitsstufe 3 drücken Helligkeitsstufe 2 drücken Helligkeitsstufe 1 Beleuchtung AUS Schnittandeuter (AN/AUS) E F G IDEAL 7260 DE 9700240 9700180 08-2022 20230616zm...
- Seite 18 Markierung auf dem Schnittgut unter dem optischen Schnittandeuter ist. • Je weiter das Handrad nach rechts gedreht wird, umso schneller bewegt sich der Rückanschlag. Der Rückanschlagrücklauf ist nur im Eilbetrieb durch Drehen des Handrades nach links möglich. IDEAL 7260 DE 9700240 9700180 08-2022 20230616zm...
- Seite 19 Vorgang. Kettenmaßfunktion beenden • Auf das Kettenmaßsymbol drücken (gelb). Kettenmaßsymbol und Wert erlischt. Taschenrechnerfunktion • Das gewünschte Maß berechnen z. B. 40 - 2 = , das berechnete Maß 38 wird angefahren. IDEAL 7260 DE 9700240 9700180 08-2022 20230616zm...
- Seite 20 • START drücken • Programmodus beenden MANUAL drücken. Löschen eines Programms • PROG EDIT drücken • Mit PROG blättern bis "Lösche Prog. Nr." erscheint • Programm Nr. eingeben • Enter drücken • Enter drücken. IDEAL 7260 DE 9700240 9700180 08-2022 20230616zm...
- Seite 21 • Das gewünschte Maß berechnen z. B. 40 - 2 = , das berechnete Maß 38 blinkt . • Durch nochmaliges Drücken der Enter-Taste , wird das berechnete Maß in dem entsprechendem Schritt gespeichert. IDEAL 7260 DE 9700240 9700180 08-2022 20230616zm...
- Seite 22 • PROG EDIT drücken • Progamm anwählen, mit Enter aufrufen. Mit STEP blättern bis "Lade Schritt Nr." erscheint • Schritt z.B. 03 eingeben • Mit Enter bestätigen • Neues Maß eingeben, mit Enter abspeichern. IDEAL 7260 DE 9700240 9700180 08-2022 20230616zm...
- Seite 23 • 1. Progammschritt eingeben z.B. Startmaß 40 cm • Mit Enter abspeichern • Auf das Kettenmaßsymbol drücken • Mit der + Taste die Anzahl der Schnitte eingeben (max. 15 Schnitte) und Kettenmaß eingeben (Schnittbreite) • Mit Enter abspeichern IDEAL 7260 DE 9700240 9700180 08-2022 20230616zm...
-
Seite 24: Messer- Und Schnittleistenwechsel
Werkstätten oder vom Hersteller Krug & Priester, D-72336 Balingen geschliffen werden. Warnung! Verletzungsgefahr! Das Messer ist extrem scharf! Nicht ohne Messerschutz ausbauen oder transportieren! Der Messerwechsel darf nur von einer geeigneten und unterwiesenen Person durchgeführt werden! IDEAL 7260 DE 9700240 9700180 08-2022 20230616zm... - Seite 25 Messerschraube mit der Aussparung des Rahmens übereinstimmt (B). (Gabelschlüssel im Werkzeugsatz (C). Gabelschlüssel abziehen! Warnung! Verletzungsgefahr! Messer durch Schnittauslösung nach unten fahren (1.) und einen der beiden Drucktaster festhalten, dann Hauptschalter auf Position "0" bringen (2.). IDEAL 7260 DE 9700240 9700180 08-2022 20230616zm...
- Seite 26 Die nun drei sichtbaren Exzenter mit Spezialschlüssel und aufgestecktem Verlängerungsrohr (A) (im Werkzeugsatz) gegen Uhrzeigersinn zurückdrehen, Kerbe muß mit der Position "0" übereinstimmen (B). Den Spezialschlüssel entfernen. Hauptschalter so lange einschalten bis Messer in oberster Stellung ist. IDEAL 7260 DE 9700240 9700180 08-2022 20230616zm...
- Seite 27 (3.). Die restlichen 4 Messerschrauben herausdrehen (1.). Die Griffe der Messerwechselvorrichtung (A) vorsichtig etwas lockern (2.) Das Messer nach unten entnehmen (3.). Messer in den dafür vorgesehenen Messerkasten (B) legen und festschrauben (4). IDEAL 7260 DE 9700240 9700180 08-2022 20230616zm...
- Seite 28 Länge durchgeschnitten sein, die Messerver- stellschraube (A) eine 1/12 Umdrehung mit dem Gabelschlüssel nach unten drehen. • Ist das unterste Blatt immer noch nicht durchgeschnitten, Vorgang solange wiederholen, bis das Blatt auf der ganzen Länge durchgeschnitten wird. IDEAL 7260 DE 9700240 9700180 08-2022 20230616zm...
- Seite 29 • Auf Abstand 10 mm oder 0.39 inch achten! (B). • Messerschneide muß vollständig abgedeckt sein! (C). Warnung! Verletzungsgefahr! 10 mm 0.39 inch Austauschmesser mit aufgeschraubter Messerwechselvorrichtung (A) ganz nach oben in den Messerträger schieben (1.) und dort Griffe festdrehen (2.). IDEAL 7260 DE 9700240 9700180 08-2022 20230616zm...
- Seite 30 4 der 6 Messerschrauben leicht festschrauben (1.), Messerwechselvorichtung entfernen (2.), restliche 2 Messerschrauben leicht festschrauben (3.). Alle Werkzeuge entfernen und Papier auf die ganze Breite des Schneidbereichs legen (1.). Hauptschalter in Position "I" bringen (2.). IDEAL 7260 DE 9700240 9700180 08-2022 20230616zm...
- Seite 31 Hauptschalter auf "0" stellen (2.). Mit dem Spezialschlüssel (A) die 3 Exzenter so weit nach unten drehen, bis das gesamte Papier durchgeschnitten ist (3.). (Messer muß dabei parallel nicht zu tief in die Schnittleiste eindringen). IDEAL 7260 DE 9700240 9700180 08-2022 20230616zm...
- Seite 32 Zur Probe einen Papierstapel durchschneiden. Wenn das letzte Blatt oder mehrere Blätter nicht durchgeschnitten sind, die Messervestellspindel (A) nach unten drehen, schrittweise immer eine 1/12 Umdrehung bis alle Blätter durchgeschnitten sind. (Nicht zu tief, Messerverschleiß) IDEAL 7260 DE 9700240 9700180 08-2022 20230616zm...
-
Seite 33: Wartung Und Pflege
Abnahme von Verkleidungen Netzstecker ziehen. Wöchentlich die Rückanschlagführung mit Fettpresse abschmieren. Dazu Rückanschlag ganz nach vorne fahren. Schmiernippel abschmieren (A) (Spezialfett für Schneidemaschinen verwenden). Fett-Kartusche • Nr. 9800 933 Fettpresse • Nr. 9004 683 IDEAL 7260 DE 9700240 9700180 08-2022 20230616zm... - Seite 34 • 4 Gelenkbolzen und 2 Schubstangen auf Abnutzung kontrollieren. (D) Bei Abnutzung Kundendienst verständigen. • Maschine wieder zusammenbauen. Bei mehr als 5 Stunden Betrieb/Tag müssen die Wartungsarbeiten entsprechend öfter durchgeführt werden. = Schmierstellen an der Maschine IDEAL 7260 DE 9700240 9700180 08-2022 20230616zm...
-
Seite 35: Jährliche Wartung / Sicherheitsüberprüfung
Die Durchführung und das Prüfergebnis muß auf dem Prüfprotokoll dokumentiert werden. Es muß eine Prüfplakette an der Maschine sichtbar angebracht werden. In Deutschland ist diese Sicherheitsprüfung vorgeschrieben, in anderen Ländern wird sie von uns empfohlen. IDEAL 7260 DE 9700240 9700180 08-2022 20230616zm... -
Seite 36: Mögliche Störungen
Mögliche Störungen Maschine funktioniert nicht! Netzstecker eingesteckt? Hauptschalter auf Position "I"? (A) Steuerung eingeschaltet? (B) (Schlüssel nach rechts drehen). Sicherung gebäudeseitig prüfen! Schnittauslösung siehe Seite 15. IDEAL 7260 DE 9700240 9700180 08-2022 20230616zm... - Seite 37 Sender (B) und Empfänger (B) die Frontscheibe reinigen. • Maß wurde nicht korrekt angefahren nochmals drücken • Maß unter 9 cm. Preßbalkenabdeckung darf nicht montiert sein. Preßbalkenabdeckung demontieren und in die vorgesehene Aufnahme einlegen. (Siehe Seite 14). IDEAL 7260 DE 9700240 9700180 08-2022 20230616zm...
- Seite 38 Sicherungsschalter (A) wieder eindrücken. • Maschine blockiert. • Messer stumpf. Störung beseitigen, Sicherungsschalter (A) eindrücken. • Rückanschlag blockiert. Sicherungsschalter (B) springt raus. Störung beseitigen, Sicherungsschalter (B) eindrücken. Sicherungsschalter für: A = Messerantrieb B = Rückanschlagantrieb IDEAL 7260 DE 9700240 9700180 08-2022 20230616zm...
- Seite 39 • Schnittleiste drehen oder wenden (A) • bei Bedarf Messer mit Messerverstellspindel nachjustieren (B). (Siehe Seite 32) Schnittqualität schlecht oder Messer blockiert im Papierstapel: • Messer wechseln (C) (Siehe Seite 24 - 32). IDEAL 7260 DE 9700240 9700180 08-2022 20230616zm...
- Seite 40 • Sicherheitskupplung wurde aktiviert! Kundendienst verständigen! • www.krug-priester.de "Service" service@krug-priester.com Service Displaybeleuchtung aus • Netzstecker eingesteckt (A)? • Hauptschalter auf Position "I" (B) ? • Sicherungsschalter grün eindrücken! (C) • Sicherung Gebäudeseitig prüfen! IDEAL 7260 DE 9700240 9700180 08-2022 20230616zm...
- Seite 41 • zu wenig Hydrauliköl Kundendienst verständigen. Störungen Lichtschranke Schnitt kann nicht ausgelöst werden: • Alle Gegenstände aus dem Lichtvorhang (A) nehmen. • (B) Grün = o.k. / betriebsbereit = Lichtschranke nicht frei oder Störung IDEAL 7260 DE 9700240 9700180 08-2022 20230616zm...
- Seite 42 Mögliche Störungen Hilft keine der vorher genannten Problemlösungen? Kontakt: Service • www.krug-priester.com • service@krug-priester.com Service IDEAL 7260 DE 9700240 9700180 08-2022 20230616zm...
-
Seite 43: Zubehör
• Nr. 9000 625 Fett-Kartusche • Nr. 9800 933 Pinsel • Nr. 9001 828 Stapelwinkel • Nr. 9000 521 Fettpresse • Nr. 9004 683 Zusatztische links und rechts • Nr. 9000 551 Im Lieferumfang enthalten IDEAL 7260 DE 9700240 9700180 08-2022 20230616zm... -
Seite 44: Technische Daten
• Gesamtreaktionszeit: 120 ms • Auflösung 14 mm/Mindestabstand 250 mm • Auflösung 24 mm/Mindestabstand 320 mm • Auflösung 39 mm/Mindestabstand 440 mm Betriebsumgebungstemperatur 10 °C - 60 °C Luftfeuchtigkeit (nicht kondensierend) 15% - 95% IDEAL 7260 DE 9700240 9700180 08-2022 20230616zm... - Seite 45 Technische Daten Das Unternehmen Krug + Priester hat folgende Zertifizierungen: • Qualitätsmanagementsystem nach DIN EN ISO 9001:2015 • Umweltmanagementsystem nach DIN EN ISO 14001:2015 • Energiemanagementsystem nach DIN EN ISO 50001:2018 IDEAL 7260 DE 9700240 9700180 08-2022 20230616zm...
- Seite 46 Technische Daten Diese Maschine ist GS-geprüft und ent spricht den EG-Richtlinien 2006/42/EG und 2014/30/EG. Lärminformation: Unter dem nach EN 13023 zugelassenen Wert von 72 db (A). Technische Änderungen vorbehalten. IDEAL 7260 DE 9700240 9700180 08-2022 20230616zm...
-
Seite 47: Eg-Konformitätserklärung
BS EN ISO 13857; BS EN ISO 11204; BS EN 13023; BS EN ISO 13849-1 14.02.2022 Bevollmächtigter für technische Dokumentation Datum Krug & Priester GmbH & Co. KG Simon-Schweitzer-Str. 34 D-72336 Balingen (Germany) - Geschäftsführer - IDEAL 7260 DE 9700240 9700180 08-2022 20230616zm... - Seite 48 Made in Germany Krug & Priester GmbH & Co. KG Simon-Schweitzer-Str. 34 D-72336 Balingen (Germany) www.krug-priester.com IDEAL 7260 DE 9700240 9700180 08-2022 20230616zm...
