Inhaltsverzeichnis Übersicht über das Benutzerhandbuch D-Link behält sich das Recht vor, diese Veröffentlichung jederzeit nach Bedarf zu überarbeiten und inhaltliche Änderungen daran vorzunehmen, ohne jegliche Verpflichtung, Personen oder Organisationen von solchen Überarbeitungen oder Änderungen in Kenntnis zu setzen. Informationen in diesem Dokument sind möglicherweise im Zuge der Entwicklung und Anpassung unserer Dienste und Websites überholt und damit nicht mehr relevant.
Setup-Assistent..............21 Ereigniseinrichtung ............59 Mac ....................21 E-Mail-Einrichtung ..............61 Installieren Sie die Festplatten ........23 Einrichtung Uhrzeit und Datum ........62 Strom und Geräteauswahl ..........25 Admin-Kennwort ..............26 Wartung und Verwaltung ..........63 Konfiguration der Festplattenlaufwerke ....27 Benutzerverwaltung ............63 Suche nach Kameras ............28 D-Link DNR-322L Benutzerhandbuch...
Seite 4
Videoaufnahme zur Wiedergabe suchen ....87 Verbesserung der Videoaufnahme .......89 Video speichern ..............90 Bild speichern ..............91 Bild drucken ................92 Seiteneinstellung ..............92 Die Videoaufnahmen sichern .........93 Die Anwendung 'Playback Manager' ......94 Verbindungen zu den Geräten einrichten ....95 Das Backup-System ............96 D-Link DNR-322L Benutzerhandbuch...

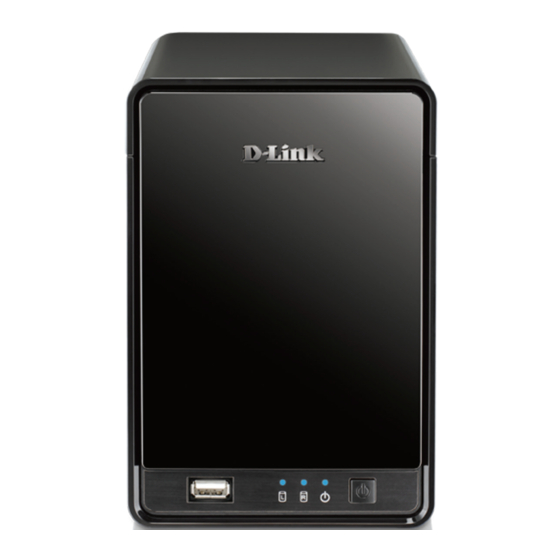

Abschnitt 1 - Produktübersicht Packungsinhalt • D-Link DNR-322L mydlink Network Video Recorder (NVR) • Kat.5 Ethernetkabel • Netzteil (Stromadapter) • Kabelhalter • Schlüssel • Benutzerhandbuch und Software (auf CD) • Installationsanleitung Hinweis: Die Verwendung eines Netzteils mit einer anderen Spannung als in dem zum Lieferumfang gehörenden Netzteil führt zu Schäden.
Abschnitt 1 - Produktübersicht Systemanforderungen Hardware-Anforderungen • Ein oder zwei 3,5” SATA-Festplattenlaufwerk(e)* • Breitbandzugang zum Internet (für den Fernzugriff ) • Netzwerkkamera(s) (eine Liste unterstützter Kameras finden Sie auf der D-Link- Netzwerkanforderungen Website) • 10/100/1000 Mbit Gigabit Ethernet Switch oder Router Computer mit: •...
Standorten auf einem entsprechend dafür vorgesehenen Festplattenspeicher aufnehmen, ohne dass Ihr PC eingeschaltet sein muss. Dank der mydlink-Technologie lässt sich der DNR-322L problemlos für den Zugang zum Internet einrichten. Er unterstützt die Überwachung in Echtzeit und die Wiedergabe von jedem beliebigen Ort über einen Internetbrowser. Dank der Triplex- Funktion sind Aufnahmen auch dann weiter möglich, wenn sich der Benutzer gleichzeitig Live-Aufnahmen ansieht oder nach...
Die umfassende IP-Überwachungslösung • Die Gesamtlösung: Ihr D-Link NVR ist ein eigenständiger SATA RAID Netzwerk-Videorecorder, der ohne Einsatz eines PCs rund um die Uhr Videobilder aufnehmen kann. Der NVR kann mehrere Netzwerkkameras verwalten und bietet Direktzugriff auf Live-Video und spielt Aufnahmen jederzeit und überall über das Internet ab. Das Gerät selbst ist handlich und kompakt und verfügt über eine physische Sicherheitssperre.
Seite 9
Batterieleistung zu Ende geht. 6. Aufnahmedaten sichern: Aufgenommene Daten werden in einer sicheren Datenbank abgelegt. Diese können dann in regelmäßigen zeitlichen Abständen oder wann immer gewünscht oder erforderlich an weiteren Speicherorten gesichert werden. D-Link DNR-322L Benutzerhandbuch...
Seite 10
3. Verbesserung der Videoaufnahme: Videoaufnahmen können mithilfe von Steuerungsoptionen wie Helligkeit, Kontrast und Bildschärfe verbessert werden. 4. Bild drucken: Wenn ein Drucker mit dem PC des Benutzers verbunden ist, kann der NVR auch das ausgewählte Standbild drucken. D-Link DNR-322L Benutzerhandbuch...
Diese LEDs leuchten durchgehend BLAU, wenn die Laufwerke angeschlossen, aber inaktiv sind. Die LEDs blinken, Laufwerk-LED wenn auf die Laufwerke zugegriffen wird oder wenn sie formatiert oder synchronisiert werden. Sie leuchten GELB, wenn ein Laufwerk ausgefallen ist. USB-Port USB-Port für die USV-Statusaktualisierung. D-Link DNR-322L Benutzerhandbuch...
Gigabit Ethernet-Port mit einer LAN LINK- (R) und DATENVERKEHRS-LED (L) zur Anzeige von Verbindungen bzw. dem Datenverkehr zum LAN ausgestattet. Über diese Sperrvorrichtung kann der DNR-322L am Schreibtisch befestigt Sicherheitssperre werden, um Diebstahl zu verhindern. Kabel sind gesondert erhältlich. D-Link DNR-322L Benutzerhandbuch...
Abschnitt 2 - Erste Schritte Erste Schritte NVR Software CD Um mit dem NVR Setup-Assistenten zu beginnen, legen Sie die im Lieferumfang des Produkts enthaltene CD in Ihr CD-ROM- Laufwerk: D-Link DNR-322L Benutzerhandbuch...
Konfiguration Ihres NVR. Hinweis: Der Computer, der für den Zugriff auf den webbasierten NVR-Konfigurationsmanager verwendet wird, muss sich im gleichen Subnetz befinden wie der NVR. Wenn Ihr Netzwerk einen DHCP-Server verwendet, befindet sich der NVR automatisch im gleichen Subnetz. D-Link DNR-322L Benutzerhandbuch...
Schieben Sie ein oder zwei Festplattenlaufwerke in die offenen Festplattenschächte Ihres Geräts. Klicken Sie auf Next (Weiter), um fortzufahren. Hinweis: Der NVR verwendet zum Hinzufügen neuer Kameras die standardmäßige Anmeldung: admin und keine Angabe eines Kennworts. D-Link DNR-322L Benutzerhandbuch...
Seite 16
Sie die Abdeckung wieder anbringen. Klicken Sie auf Next (Weiter), um fortzufahren. Verwenden Sie zum Anschluss Ihres NVR an Ihr Netzwerk das mitgelieferte Standard CAT5E Ethernet-Kabel mit einer RJ-45 Steckverbindung. Klicken Sie auf Next (Weiter), um fortzufahren. D-Link DNR-322L Benutzerhandbuch...
Klicken Sie auf Next (Weiter), um fortzufahren. Hinweis: Sobald Sie Ihr Gerät von der Liste ausgewählt haben, beginnen die LEDs zu blinken, um die Geräteauswahl zu bestätigen. Hinweis: Die Namen aller konfigurierten NVRs werden orangefarbenen angezeigt, alle nicht konfigurierten NVRs sind blau. D-Link DNR-322L Benutzerhandbuch...
Sie das Feld zur Eingabe des Kennworts leer. Klicken Sie auf Next (Weiter), um fortzufahren. In diesem Schritt können Sie eine neues Kennwort für den Benutzernamen 'Admin' erstellen. Es wird empfohlen, ein Kennwort einzurichten. Klicken Sie auf Next (Weiter), um fortzufahren. D-Link DNR-322L Benutzerhandbuch...
Hinweis: 1. Nur Volume 2 (Logisches Laufwerk 2) kann als Dateiserver formatiert werden und in Ihr Windows-System als Netzwerklaufwerk eingebunden werden. 2. Sie können auch das Hilfsprogramm “NVR Search” (NVR-Suche) zum Einrichten der Laufwerkzuordnungen im Netz verwenden. D-Link DNR-322L Benutzerhandbuch...
Klicken Sie auf Next (Weiter), um fortzufahren. Der NVR sucht nach Ihren verfügbaren Kameras in Ihrem LAN und fügt sie der Kameraliste im NVR hinzu. Der NVR sucht nach Ihren verfügbaren Kameras in Ihrem LAN und fügt sie der Kameraliste im NVR hinzu. D-Link DNR-322L Benutzerhandbuch...
Seite 21
Kennwortangabe, um neue Kameras hinzuzufügen. Wenn Sie bereits eine Kamera mit einem anderen Kameranamen und einem anderen Kennwort haben, aktualisieren Sie bitte den Standardnamen der Kamera und machen Sie die nötigen Angaben in den Feldern 'Camera Name' (Kameraname) und 'Password' (Kennwort). D-Link DNR-322L Benutzerhandbuch...
Abschnitt 3 - Installation Managementoptionen Um Ihren DNR-322L NVR unter www.mydlink.com zu registrieren, wählen Sie Yes (Ja) und klicken Sie auf Next (Weiter). Sie werden zur Seite Set Up Your Internet Connection (Ihre Internetverbindung einrichten) weitergeleitet. Falls Sie diesen Vorgang zu einem späteren Zeitpunkt ausführen möchten, wählen Sie No (Nein) und klicken Sie auf Next (Weiter), um den...
Sie Ihre Kontodetails ein und klicken Sie auf Next (Weiter). Sollten Sie jedoch noch kein mydlink-Konto haben, wählen Sie No (Nein) und füllen Sie zur Erstellung eines mydlink-Kontos die entsprechenden Textfelder aus. Klicken Sie dann auf Next (Weiter). D-Link DNR-322L Benutzerhandbuch...
Seite 24
Abschnitt 3 - Installation Das letzte Fenster des Installationsassistenten zeigt den erfolgreichen Abschluss der Installation an. Ihr Gerät ist damit installiert und betriebsbereit. Hinweis: Ihre Laufwerke sind im Netz zugeordnet. Sie können also über das Symbol 'Arbeitsplatz' auf sie zugreifen. D-Link DNR-322L Benutzerhandbuch...
Die folgenden Anleitungen beschreiben, wie Sie den NVR einrichten, wenn Sie Ihren Mac-Computer nutzen. Nachdem Sie die CD in das Laufwerk Ihres Computers gelegt haben, rufen Sie das CD-Laufwerkverzeichnis auf und doppelklicken Sie auf den Mac-Dienstprogrammordner, um ihn zu öffnen. D-Link DNR-322L Benutzerhandbuch...
Seite 26
Abschnitt 3 - Installation Doppelklicken Sie auf die DNR-322L Setup Wizard-Datei, um den Setup- Assistenten zu starten, der Sie dann durch den Installationsprozess, vom Anschließen Ihrer Hardware bis zur Konfiguration Ihres NVR, führen wird. Klicken Sie einfach auf Start. Der Setup-Assistent führt Sie durch den Installationsprozess, vom Anschließen Ihrer Hardware bis zur Konfiguration...
Festplattenlaufwerke installieren können. Öffnen Sie Ihren NVR, indem Sie die Abdeckung zurückschieben und abnehmen. Klicken Sie auf Next (Weiter), um fortzufahren. Schieben Sie ein oder zwei Festplattenlaufwerke in die offenen Festplattenschächte Ihres Geräts. Klicken Sie auf Next (Weiter), um fortzufahren. D-Link DNR-322L Benutzerhandbuch...
Seite 28
Sie die Abdeckung wieder anbringen. Klicken Sie auf Next (Weiter), um fortzufahren. Verwenden Sie zum Anschluss Ihres NVR an Ihr Netzwerk das mitgelieferte Standard CAT5E Ethernet-Kabel mit einer RJ-45 Steckverbindung. Klicken Sie auf Next (Weiter), um fortzufahren. D-Link DNR-322L Benutzerhandbuch...
Klicken Sie auf Next (Weiter), um fortzufahren. Hinweis: Sobald Sie Ihr Gerät von der Liste ausgewählt haben, beginnen die LEDs zu blinken, um die Geräteauswahl zu bestätigen. Hinweis: Die Namen aller konfigurierten NVRs werden orangefarbenen angezeigt, alle nicht konfigurierten NVRs sind blau. D-Link DNR-322L Benutzerhandbuch...
Sie das Feld zur Eingabe des Kennworts leer. Klicken Sie auf Next (Weiter), um fortzufahren. In diesem Schritt können Sie eine neues Kennwort für den Benutzernamen 'Admin' erstellen. Es wird empfohlen, ein Kennwort einzurichten. Klicken Sie auf Next (Weiter), um fortzufahren. D-Link DNR-322L Benutzerhandbuch...
In diesem Schritt können Sie das als Netzwerklaufwerk erstellte logische Laufwerk auf Ihrem Computer zuordnen. Ihre Festplatte wird dabei formatiert. Das führt zum Verlust aller bereits vorhandenen Daten. Klicken Sie im Bestätigungsdialogfeld auf Yes (Ja), um fortzufahren. D-Link DNR-322L Benutzerhandbuch...
Klicken Sie auf Next (Weiter), um fortzufahren. Der NVR sucht nach Ihren verfügbaren Kameras in Ihrem LAN und fügt sie der Kameraliste im NVR hinzu. Der NVR sucht nach Ihren verfügbaren Kameras in Ihrem LAN und fügt sie der Kameraliste im NVR hinzu. D-Link DNR-322L Benutzerhandbuch...
Seite 33
Kennwortangabe, um neue Kameras hinzuzufügen. Wenn Sie bereits eine Kamera mit einem anderen Kameranamen und einem anderen Kennwort haben, aktualisieren Sie bitte den Standardnamen der Kamera und machen Sie die nötigen Angaben in den Feldern 'Camera Name' (Kameraname) und 'Password' (Kennwort). D-Link DNR-322L Benutzerhandbuch...
Abschnitt 3 - Installation Managementoptionen Um Ihren DNR-322L NVR unter www.mydlink.com zu registrieren, wählen Sie Yes (Ja) und klicken Sie auf Next (Weiter). Sie werden zur Seite Set Up Your Internet Connection (Ihre Internetverbindung einrichten) weitergeleitet. Falls Sie diesen Vorgang zu einem späteren Zeitpunkt ausführen möchten, wählen Sie No (Nein) und klicken Sie auf Next (Weiter), um den...
Sie Ihre Kontodetails ein und klicken Sie auf Next (Weiter). Sollten Sie jedoch noch kein mydlink-Konto haben, wählen Sie No (Nein) und füllen Sie zur Erstellung eines mydlink-Kontos die entsprechenden Textfelder aus. Klicken Sie dann auf Next (Weiter). D-Link DNR-322L Benutzerhandbuch...
Seite 36
Abschnitt 3 - Installation Das letzte Fenster des Installationsassistenten zeigt den erfolgreichen Abschluss der Installation an. Ihr Gerät ist damit installiert und betriebsbereit. Hinweis: Ihre Laufwerke sind im Netz zugeordnet. Sie können also über das Symbol 'Arbeitsplatz' auf sie zugreifen. D-Link DNR-322L Benutzerhandbuch...
Nach Registrierung Ihres NVR in einem mydlink-Konto mithilfe des NVR Setup-Assistenten können Sie aus der Ferne (remote) über die Website www.mydlink.com auf Ihren NVR zugreifen. Sobald Sie sich im mydlink-Konto angemeldet haben, wird ein Fenster, das dem folgenden ähnlich ist, angezeigt: D-Link DNR-322L Benutzerhandbuch...
Seite 38
• Stellen Sie sicher, dass die LED an Ihrem NVR durchgehend blau leuchtet. Wenn Sie dann immer noch nicht auf Ihren NVR zugreifen können, setzen Sie seine Einstellungen zurück und führen Sie den NVR Setup-Assistenten, den Sie auf der mitgelieferten CD-ROM finden, erneut aus. D-Link DNR-322L Benutzerhandbuch...
Seite 39
Sie sich zuerst auf dem NVR anmelden. Der standardmäßig vorgegebene Anmeldename ist admin. Es wird kein Kennwort angegeben. Die Live Video-Einspeisung wird dann angezeigt. Von der Dropdown-Liste können Sie verschiedene Kameras wählen. Nimmt der NVR gerade auf, wird das in der oberen rechten Ecke des Fensters durch einen roten Punkt angezeigt. D-Link DNR-322L Benutzerhandbuch...
Abschnitt 3 - mydlink Portal Wiedergabe Die Registerkarte für die NVR-Wiedergabe (NVR Playback) bietet Ihnen Zugriff auf die Wiedergabeschnittstelle Ihres NVR. Sie können Filmmaterial für die Wiedergabe wählen, die Aufnahme vergrößern, Momentaufnahmen machen und die Wiedergabegeschwindigkeit einstellen. D-Link DNR-322L Benutzerhandbuch...
Seite 41
Zeigt die geschätzte mögliche Aufnahmezeit auf dem NVR insgesamt an. Estimated Remaining Recording time (Geschätzte verbleibende Aufnahmezeit): Zeigt die geschätzt verbleibende mögliche Aufnahmezeit auf dem NVR an. Camera Status (Kamerastatus): Zeigt den Verbindungsstatus, den Aufnahmestatus, die Bildwiederholfrequenz und die Bitrate Ihrer Kamera an. D-Link DNR-322L Benutzerhandbuch...
Seite 42
Sie zur Anmeldeseite für die webbasierte grafische Benutzeroberfläche des NVRs. Sobald Sie sich angemeldet haben, können Sie die erweiterten Einstellungen für den NVR Ihren Wünschen entsprechend anpassen. Delete NVR (NVR löschen): Ermöglicht Ihnen, Ihre Kamera von Ihrem mydlink-Konto zu entfernen. D-Link DNR-322L Benutzerhandbuch...
Sie sich anmelden, oder wenn Sie keine Verbindung zur IP-Adresse des NVRs herstellen können, können Sie das NVR Easy Search-Programm auf der Produkt-CD verwenden, um das Gerät in Ihrem Netzwerk zu suchen und etwaige Änderungen vorzunehmen. Network Video Recorder Das D-Link NVR-Suchprogramm zeigt hier alle erkannten NVR-Geräte im (Netzwerk-Videorecorder) Netzwerk an.
Seite 44
Hinweis: Der Computer, der für den Zugriff auf den webbasierten NVR-Konfigurationsmanager verwendet wird, muss sich im gleichen Subnetz befinden wie der NVR. Verwendet Ihr Netzwerk einen DHCP-Server und der Computer erhält die IP- Einstellungen vom DHCP-Server, ist der NVR automatisch im gleichen Subnetz. D-Link DNR-322L Benutzerhandbuch...
Verbindung zur IP-Adresse des NVRs herstellen können, können Sie das NVR Easy Search-Programm auf der Produkt-CD verwenden, um das Gerät in Ihrem Netzwerk zu suchen und etwaige Änderungen vorzunehmen. Network Video Das D-Link NVR-Suchprogramm zeigt hier alle erkannten NVR-Geräte im Recorder (Netzwerk- Netzwerk an.
Seite 46
Hinweis: Der Computer, der für den Zugriff auf den webbasierten NVR-Konfigurationsmanager verwendet wird, muss sich im gleichen Subnetz befinden wie der NVR. Verwendet Ihr Netzwerk einen DHCP-Server und der Computer erhält die IP- Einstellungen vom DHCP-Server, ist der NVR automatisch im gleichen Subnetz. D-Link DNR-322L Benutzerhandbuch...
Abschnitt 3 - Konfiguration Anmeldung auf der grafischen Web-Benutzeroberfläche In diesem Abschnitt wird beschrieben, wie Sie Ihren neuen Netzwerk-Videorecorder von D-Link mit dem webbasierten Konfigurationsprogramm konfigurieren. Um auf das Konfigurationshilfsprogramm zuzugreifen, klicken Sie auf den NVR-Namen oder die IP-Adresse im NVR- Suchprogramm oder öffnen Sie manuell einen Webbrowser...
Sie müssen den RAID-Typ angeben, mit dem Sie Ihre Festplattenlaufwerke formatieren möchten. Klicken Sie auf Next (Weiter), um fortzufahren, oder auf Exit (Beenden), um den Vorgang abzubrechen. Hinweis: Alle Daten auf den installierten Festplattenlaufwerken gehen durch die Formatierung verloren. D-Link DNR-322L Benutzerhandbuch...
Verbindung herstellen und aufnehmen. Sie können die Einstellungen auf der Setup-Seite des NVR vornehmen. Klicken Sie auf Exit Wizard (Assistent beenden), um die automatische Suche abzuschließen. Geben Sie als Benutzernamen admin ein und lassen Sie das Kennwortfeld leer. Klicken Sie auf Login (Anmelden). D-Link DNR-322L Benutzerhandbuch...
Seite 50
Abschnitt 3 - Konfiguration Nach der Anmeldung werden Sie zur Web-Benutzeroberfläche des NVR weitergeleitet: D-Link DNR-322L Benutzerhandbuch...
• MAINTENANCE - (Wartung und Verwaltung) Enthält die Optionen für die Administratorkonfiguration, Festplattenverwaltungsoptionen und RAID-Konfigurationsoptionen. Darüber hinaus sind Systemkonfigurations-, Backup- und Wiederherstellungsfunktionen ebenfalls verfügbar. • STATUS - Enthält System-, NVR- und Ereignisprotokolle. Diese Seiten und ihre Konfigurationsoptionen werden auf den folgenden Seiten dieses Handbuchs ausführlich erläutert. D-Link DNR-322L Benutzerhandbuch...
Sie können den Assistenten zum Einrichten Ihres NVR ausführen. Es werden grundlegende und spezielle Funktionen unterschieden. Zuerst müssen Sie die Grundfunktionen konfigurieren, um die Leistungsmerkmale und Funktionen des NVR von D-Link aktivieren und nutzen zu können. Schritt 1: Camera Search (Kamerasuche) - Suchen Sie eine Netzwerkkamera mithilfe der herstellerübergreifenden Ansteuerung...
Benutzername und Kennwort mitgeteilt worden, wenn nicht, wenden Sie sich diesbezüglich an Ihren Internetdienstanbieter. Der Einstellungen): Verbindungsstatus wird automatisch vom System bestimmt. DHCP-Server: Aktivieren oder deaktivieren Sie den DHCP-Server. Wenn Ihr Netzwerk keinen DHCP-Server aufweist, aktivieren Sie den NVR DHCP Server für eine leichtere Einrichtung des lokalen Netzwerks. D-Link DNR-322L Benutzerhandbuch...
Schritt 4: Klicken Sie auf Add (Hinzufügen), um die ausgewählte Kamera hinzuzufügen. Schritt 5: Nachdem Sie auf Add (Hinzufügen) geklickt haben, werden die aktualisierten Informationen in der Kameraliste angezeigt. Schritt 6: Wiederholen Sie Schritt 2 bis 5, um Ihrer Liste andere Kameras hinzuzufügen. D-Link DNR-322L Benutzerhandbuch...
Sie einfach auf diese Erkennung): Schaltfläche klicken, um alle Informationen der Kamera automatisch abzurufen (wie den Kanal der Kamera, das verwendete Protokoll, den Hersteller, die Modellnummer). Hinweis Einige Kameras schränken die Anmeldeberechtigung ausschließlich auf den Administrator ein. D-Link DNR-322L Benutzerhandbuch...
Sie dort beispielsweise die Bewegungserkennung auf der Web-Benutzeroberfläche der Kamera einrichten, damit der NVR die Auslösemeldung empfangen kann. Schritt 3: Klicken Sie auf Save Settings (Einstellungen speichern). Hinweis: Die Bildfrequenz wird automatisch entsprechend der maximalen Bildfrequenz, die die Kamera unterstützen kann, angepasst. D-Link DNR-322L Benutzerhandbuch...
Stream-Profils für die Kamera. Low Profile (Niedrig-Streamprofil): Das Stream- Profil ist unter 300 Kbit/s und dient für Ansichten durch einen einzelnen mobilen Client. Minimum Profile (Min.-Streamprofil): Das Stream-Profil ist unter 100 Kbit/s und dient für Ansichten mithilfe mobiler Clients. D-Link DNR-322L Benutzerhandbuch...
Maximum Connections (Verbindungen maximal): Die maximale Anzahl zulässiger CMS-Verbindungen. Hinweis: Nähere Informationen über Drittanbieter erhalten Sie bei Ihrer entsprechenden D-Link-Vertretung vor Ort. Allowed / Liste zugelassener Adressen: Die IP-Adressen in dieser Liste können Blocked List (Liste immer auf Ihren NVR zugreifen.
Datenträger voll ist. Es werden dann die frühesten Videoaufnahmen ein Tag nach dem anderen überschrieben. Store Videos Geben Sie die Speicherdauer von Videoclips an. by Schedule Sobald die angegebene Zeitdauer abgelaufen (Videoaufnahmen ist, werden die Videoclips gelöscht. nach Zeitplan speichern): D-Link DNR-322L Benutzerhandbuch...
Delete (Löschen): Löscht den ausgewählten Zeitplan. Configure Zum Ändern der Zeitplan- und Aufnahmemodus- (Konfigurieren): Einstellungen. Copy (Kopieren): Kopiert den aktuellen Tageszeitplan auf andere Kanäle; kopiert den aktuellen Wochenzeitplan auf andere Tage einer Woche oder auf andere Kanäle. D-Link DNR-322L Benutzerhandbuch...
• Als Alternative kann die Zeitleiste zur Änderung der Aufnahmezeitdauer entsprechend gezogen werden. Die rote Leiste stellt die Funktion Always Record (Immer aufnehmen), also die Daueraufnahme, dar und die blaue Leiste steht für Event Recording (Ereignisspezifische Aufnahme). D-Link DNR-322L Benutzerhandbuch...
System keine Dateien mithilfe von FTP schreiben kann, versucht das System jede Datei dreimal zu sichern, bevor das Backup der nächsten Datei gestartet wird. Geht die Verbindung verloren, wartet das System auf die Wiederherstellung der Verbindung, so dass keine Datei übersprungen wird. D-Link DNR-322L Benutzerhandbuch...
Kontaktpersonen gesendet wird. Schritt 3: Um die Angaben zu dieser Aktion nach Bedarf zu ändern, klicken Sie auf die Aktion und dann auf Configure (Konfigurieren). Schritt 4: Um weitere Aktionen hinzuzufügen, wiederholen Sie die Schritte 2 bis 3. D-Link DNR-322L Benutzerhandbuch...
Seite 64
Das Kennwort für die Anmeldung auf dem FTP-Server. (Kennwort): Folder (Ordner): Das Ordnerformat ist “Ordnername”, “Ordnername/Unterordnername”, usw. Test Backup Nachdem Sie alle Informationen eingegeben haben, klicken Sie auf Test FTP. Das System erstellt einen Ordner zum FTP. Prüfen Server: Sie das nach dem Test. D-Link DNR-322L Benutzerhandbuch...
Schritt 1: Geben Sie den Namen eines neuen Kontaktes ein. Schritt 2: Geben Sie die E-Mail-Adresse dieses neuen Kontaktes ein. Schritt 3: Klicken Sie auf Add Contact (Kontakt hinzufügen). Schritt 4: Klicken Sie auf Save Settings (Einstellungen speichern), um die neue Kontaktliste zu speichern. D-Link DNR-322L Benutzerhandbuch...
Server im Internet, mit dessen Hilfe Uhren in Computersystemen synchronisiert werden. Dabei nimmt der NVR eine Verbindung mit dem von Ihnen angegebenen Server auf und erhält die genaue Zeit. Klicken Sie auf Save Settings (Einstellungen speichern), um Ihre Eingaben zu speichern. D-Link DNR-322L Benutzerhandbuch...
Es wird unbedingt empfohlen, nach der ersten Anmeldung ein Kennwort einzurichten. Wird das Administratorkennwort vergessen, können Sie die Rücksetztaste (Reset) auf der Rückseite des Geräts drücken und halten, um den NVR auf die Werkseinstellungen zurückzusetzen. Hinweis: Alle zuvor gespeicherten Einstellungen werden dadurch gelöscht. D-Link DNR-322L Benutzerhandbuch...
Seite 68
Sie den Vorgang abbrechen möchten, klicken Sie auf Exit (Beenden). Einen Benutzer löschen Schritt 1: Wählen Sie den Namen des Benutzers aus, den Sie löschen möchten, und klicken Sie auf Delete (Löschen). Schritt 2: Klicken Sie im Bestätigungsfeld auf OK. D-Link DNR-322L Benutzerhandbuch...
Adminstrator auf allen Setup-Seiten, außer der Live Video- und Playback (Wiedergabe)-Seite, befindet. Hat die Inaktivität eine bestimmte Zeit lang gedauert, wird der Benutzer abgemeldet und muss sich aus Sicherheitsgründen wieder neu anmelden. Hier können Sie die Dauer der Leerlaufzeit ändern. D-Link DNR-322L Benutzerhandbuch...
Spiegelung der Festplatten zur Bereitstellung voller Redundanz. Fällt eine Festplatte aus, stehen die gleichen Daten auf der anderen bereit. Durch Ersetzen der ausgefallenen Festplatte und dem anschließend erneuten Spiegeln der Daten wird das Höchstmaß an Datensicherung wieder hergestellt. D-Link DNR-322L Benutzerhandbuch...
Lese-/Schreibgeschwindigkeit eines einzelnen Datenträgers. Ein RAID 1-Array kann nur so groß wie die kleinste beteiligte Festplatte sein. Da die Daten auf beiden Festplatten gespeichert werden, bietet RAID 1 zusätzlich zu Leistungsvorteilen auch Fehlertoleranz und Schutz. D-Link DNR-322L Benutzerhandbuch...
Sie von Ihrem Dienstanbieter Schlüssel): erhalten haben. Verify Password or Geben Sie das Kennwort oder den Schlüssel Key (Kennwort oder noch einmal zur Bestätigung ein. Schlüssel bestätigen): Status: Zeigt den aktuellen Verbindungsstatus zum DDNS-Server an. D-Link DNR-322L Benutzerhandbuch...
Ihres Computer gespeichert werden. Klicken Sie auf Browse (Durchsuchen), um auf der lokalen Festplatte nach der aktualisierten Firmware-Datei zu suchen. Klicken Sie auf Apply (Übernehmen), um das Upgrade durchzuführen. Firmware-Aktualisierungen finden Sie immer auf der Support-Seite von D-Link. D-Link DNR-322L Benutzerhandbuch...
Benutzeroberfläche der Kamera. Disk Status Zeigt den Speicherplatz auf der Festplatte und die geschätzte (Datenträgerstatus): verbleibende Aufnahmezeit. Hinweis: Die Aufnahmezeit wird gemäß der aktuellen Bitrate geschätzt. Dieser Wert ändert sich möglicherweise jedes Mal, wenn diese Seite aktualisiert wird. D-Link DNR-322L Benutzerhandbuch...
Zeigt die lokalen Netzwerkeinstellungen des Info): NVR an. Device Information Zeigt den Gerätenamen und die aktuelle (Geräteinfo): Temperatur des NVR. Hard Drive Zeigt Informationen zur Festplatte an. Dazu Information (Info zum gehören Festplattenmodus, Gesamtgröße Festplattenlaufwerk) sowie genutzter und noch verbleibender Speicherplatz. D-Link DNR-322L Benutzerhandbuch...
Auf dieser Seite wird die Systemereignisliste Ihres NVR angezeigt. Das Systemprotokoll (System log) unterscheidet sich vom NVR-Protokoll (NVR log) anhand der folgenden zusätzlichen Informationen: 1. Benutzeranmeldung / -abmeldung 2. Konto ändern/löschen 3. System-Neustart 4. Systemrücksetzung auf Standard 5. System-Firmware-Aktualisierung D-Link DNR-322L Benutzerhandbuch...
NVR Log (NVR- Zeigt die NVR-Protokollinformationen wie z. B. Protokoll): das Stoppen der Aufnahmen oder den NVR- Systemstart. NVR Event Log (NVR- Zeigt die Ereignisprotollinformationen, Ereignisprotokoll): wie z B. Bewegungserkennungsdaten oder Informationen über die Trennung der Verbindung zu einer Kamera. D-Link DNR-322L Benutzerhandbuch...
Abschnitt 3 - Konfiguration Support Die NVR-Hilfeseite bietet eine Liste mit Themen, die Ihnen bei Ihrer Arbeit und bei eventuellen Fragen helfen können. D-Link DNR-322L Benutzerhandbuch...
6. Durch Klicken mit der rechten Maustaste auf das Video wird die Option Toggle to Full Screen (Auf Vollbildschirmansicht wechseln) angezeigt. Drücken Sie auf die ESC-Taste auf Ihrer Tastatur, um nach Wahl dieser Option zur normalen Standardanzeige zurückzukehren. Ziehen und ablegen oder doppelklicken D-Link DNR-322L Benutzerhandbuch...
Seite 80
Kamerabedienfeld verwenden. Das ist nur bei Kameras verfügbar, die die PTZ-Funktion unterstützen. Kamerasteuerung): Zoom: Klicken Sie auf + bzw. -, um die Ansicht zu vergrößern bzw. zu verkleinern. Diese Option ist nur bei Kameras verfügbar, die die optische Zoom-Funktion unterstützen. D-Link DNR-322L Benutzerhandbuch...
Seite 81
Zeigt allgemeine Videoinformationen einschließlich des Namens der Kamera, den Videostatus und die Bitrate für einen ausgewählten (Informationsanzeige): Kanal. Manual Record (Manuelle Klicken Sie darauf, um einen sofortigen Aufnahmevorgang zu starten. Klicken Sie erneut darauf, um die Aufnahme zu stoppen. Aufnahme): D-Link DNR-322L Benutzerhandbuch...
Videoanzeige bei Erhöhung der Hauptprozessorauslastung auftretenden Verzerrungsprobleme zu verhindern. Kameraeinstellung Der DNR-322L bietet Ihnen die Möglichkeit, den Datenstrom für fernes Live Streaming Ihren Wünschen entsprechend anzupassen. So führt ein niedrigeres Stream-Profil beispielsweise zu einer effizienteren Übertragung und spart Bandbreite.
Auto Scan-Funktion immer auf dem Bildschirm sein soll, während der sekundäre Kanal (Secondary channel) die zweite Priorität darstellt. Geben Sie das Zeitintervall (in Sekunden) für die Auto Scan-Funktion ein. 2. Wählen Sie unter Layout die Bildschirmteilung von der Dropdown-Liste 'NxN-Type' . D-Link DNR-322L Benutzerhandbuch...
3. Markieren Sie die Option Popup system event, damit ein Popup- Dialogfeld mit einer Meldung als Warnhinweis im Falle eines aufgetretenen Systemereignisses angezeigt wird. Joystick-Steuerung einrichten Der DNR-322L unterstützt die die Kamerasteuerung mithilfe eines USB-Joystick. Function Sie können die Funktion vom Dropdown-Menü für die Schaltfläche (Funktion): des Joystick auswählen.
Klicken Sie darauf, um die angegebene Kamera zu verbinden (Verbinden/ oder die Verbindung zu trennen. Verbindung trennen): Connect All / Klicken Sie darauf, um alle Kameras zu verbinden oder die Disconnect All Verbindungen zu trennen. (Alle verbinden/ Alle Verbindungen trennen): D-Link DNR-322L Benutzerhandbuch...
Schritt 3: Klicken Sie auf die Schaltfläche Open Record (Aufnahme öffnen). Schritt 4: Das Aufnahme-Anzeigefenster zeigt Informationen der verfügbaren Videoclips an. Wählen Sie das Datum zur Suche der gewünschten Videoaufnahmen. Schritt 5: Markieren Sie die Videoaufnahmen, die Sie sich ansehen möchten. Schritt 6: Klicken Sie auf OK. D-Link DNR-322L Benutzerhandbuch...
Seite 87
Lautstärke-Steuerung Informationsfenster Digitaler Zoom Single/Quad Split Screen Sie können eine einzelne Kamera oder 4 Kameras gleichzeitig anzeigen. Der DNR-322L unterstützt nur die Wiedergabe einer Kamera. (1-Kamera- / 4-Kamera- Anzeige): Full Screen (Vollbild): Zeigt die Videoaufnahmen im Vollbildmodus an. Drücken Sie auf die ESC-Taste auf Ihrer Tastatur, um zur normalen Standardanzeige zurückzukehren.
Seite 88
Klicken Sie darauf, um die Wiedergabe anzuhalten und das nächste bzw. letzte Frame (Bild) anzuzeigen. zurück): Fast Forward/Reverse (Schneller Klicken Sie darauf, um die Wiedergabe anzuhalten und zur nächsten bzw. letzten Minute der Aufnahme zu gehen. Vorlauf/Rcklauf): D-Link DNR-322L Benutzerhandbuch...
Videoaufnahme vorlaufen soll, wenn Sie auf der Systemsteuerung auf die Schaltfläche Vorlauf klicken. Previous Interval Geben Sie das Zeitintervall an, um das die (Vorheriges Intervall): Videoaufnahme zurücklaufen soll, wenn Sie auf der Systemsteuerung auf die Schaltfläche Rücklauf klicken. D-Link DNR-322L Benutzerhandbuch...
Seite 90
Sie auf die Schaltfläche Save Image (Bild speichern) auf der Systemsteuerung automatisch speichern): klicken. Verschiedenes Markieren Sie die Option Synchronize video frames (Videobilder synchronisieren), um die auf der Videoanzeige bei Erhöhung der Hauptprozessorauslastung auftretenden Verzerrungsprobleme zu verhindern. D-Link DNR-322L Benutzerhandbuch...
Zeitplan anzupassen. Es stehen Ihnen zwei Aufnahmemodi zur Verfügung: Record Always (Immer aufnehmen) und Record on Aufnahmezeitplan)): Event.(Bei Ereignis aufnehmen). Auf dem Zeitplan werden diese zwei Modi in unterschiedlichen Farben dargestellt. Show Records (Aufnahmen Zeigt die Aufnahmedaten in einem Zeitplan an. anzeigen): D-Link DNR-322L Benutzerhandbuch...
Seite 92
Schritt 6: Klicken Sie auf OK, um die Wiedergabe zu beginnen. Hinweis: Das Videoaufnahme-Fenster kann in Form einer (a) Kalenderansicht oder (b) Listenansicht dargestellt werden. Um die Einstellungen dieses Fensters zu ändern, klicken Sie auf der rechten Seite auf die Schaltfläche Setting (Einstellung). D-Link DNR-322L Benutzerhandbuch...
Wählen Sie diese Option und bewegen Sie den Schieberegler nach rechts bzw. nach links, um den Bildkontrast zu erhöhen bzw. zu verringern. Greyscale (Grauskala): Wählen Sie diese Option, um das Bild in Schwarz/Weiß (Monochrom) anzuzeigen. Default (Standard): Einstellungen auf ihre Standardwerte zurücksetzen. Änderungen übernehmen. D-Link DNR-322L Benutzerhandbuch...
Schritt 7: Markieren Sie die Option Export Audio (Audio exportieren), sofern das Video Audiosignale enthält und Sie diese zusammen mit dem Video exportieren möchten. Schritt 8: Klicken Sie auf OK. Hinweis: Für das Exportieren von Videoaufnahmen wird das .asf Format empfohlen. D-Link DNR-322L Benutzerhandbuch...
Schritt 6: Klicken Sie auf Save (Speichern). Hinweis: Sie können Schritt 3 überspringen, indem Sie vorher einen Ordner und das Format festlegen, in dem Sie die Bilder speichern möchten. Nähere Angaben dazu finden Sie unter der Option Setting (Einstellung). D-Link DNR-322L Benutzerhandbuch...
(In Originalgröße drucken. drucken): Fit the page (An Seite Markieren Sie diese Option, damit das Bild an die Seite angepasst anpassen): wird. Align Image (Bild Oben, zentriert oder unten ausrichten. ausrichten): Schritt 4: Klicken Sie auf Print (Drucken). D-Link DNR-322L Benutzerhandbuch...
Schritt 4: Wählen Sie die Kameras, von denen Sie das Backup erstellen möchten. Schritt 5: Wählen Sie das Verzeichnis, in dem die Daten gesichert werden sollen. Schritt 6: Klicken Sie auf Backup. Der Sicherungsprozess beginnt dann automatisch. D-Link DNR-322L Benutzerhandbuch...
Schritt 2: Installieren Sie die Playback-Anwendung von der CD. Schritt 3: Führen Sie die Anwendung Playback über Start -> (Alle) Programme -> D-Link -> Playback Manager aus. Das Steuerungsbedienfeld des Playback-Systems ähnelt dem des Internet Explorers. Nähere Angaben zu diesen Schaltflächen finden Sie im Abschnitt zur Wiedergabe.
Schritt 10: Klicken Sie auf OK. Nähere Informationen finden Sie in den vorhergehenden Abschnitten: Suche nach Videoaufnahmen zur anschließenden Wiedergabe, Verbesserungsoptionen für Videoaufnahmen, Speichern der Videoaufnahmen, Speichern und Drucken von Standbildern sowie die Erstellung von Backups der Videoaufnahmen. D-Link DNR-322L Benutzerhandbuch...
Möglichkeiten können Sie die Anwendung zum Sichern Ihrer Dateien nutzen. Führen Sie die 'Backup'-Anwendung über Start -> (Alle) Programme -> D-Link -> Backup System aus. Schritt 1: Geben Sie die IP-Adresse Ihres Geräts ein. Schritt 2: Geben Sie den Benutzernamen ein.
Seite 101
Schritt 12: Wählen Sie den Standort, wo die Backup-Daten abgelegt werden sollen. Schritt 13: Markieren Sie die Option Include Playback application (Playback-Anwendung einbeziehen). Das bewirkt, dass die Playback-Anwendung dem Backup-Ordner hinzugefügt wird. Schritt 14: Klicken Sie auf OK. D-Link DNR-322L Benutzerhandbuch...
Wählen Sie einen Ordner mit mehreren Dateien, um ihn der Liste zur Verifizierung hinzufügen): hinzuzufügen. Remove File (Datei Entfernt gekennzeichnete Datei(en) von der Liste. entfernen): Select All (Alle Wählt alle Dateien in der Liste zur Verifizierung aus. auswählen): Hinweis: Wählen Sie zuerst den Dateityp, bevor Sie die Dateien auswählen. D-Link DNR-322L Benutzerhandbuch...
2. Klicken Sie zum Starten des Vorgangs auf (Verifizieren). 3. Das Ergebnis der Verifizierung wird in der Spalte 'Watermark' (Wasserzeichen) angezeigt. Eine manipulierte Datei wird durch gekennzeichnet; eine Datei, die die Verifizierung bestanden hat, wird durch gekennzeichnet. D-Link DNR-322L Benutzerhandbuch...
Laufwerk installiert ist. Während des Wiederherstellungsvorgangs blinkt die Datenträgerstatus-LED. Wenn das Ersatzlaufwerk 'frei' ist, d. h. es ist keinem logischen RAID-Laufwerk oder als Reserve zugeordnet, bleibt die Datenträgerstatus-LED nach Ihrer Installation des neuen Laufwerks dunkel. Status des logischen RAID-Laufwerks prüfen Klicken Sie im Menü auf Status -> Geräteinfo (Registerkarte). D-Link DNR-322L Benutzerhandbuch...
Seite 105
Schritt 4: Klicken Sie auf Install (Installieren), um den Prozess durchzuführen. Ich kann mich nicht im Gerät über den Internet Explorer anmelden 1. Prüfen Sie die Einstellungen Ihres Virenschutzprogramms. 2. Ändern Sie die Einstellungen oder deaktivieren Sie Ihr Virenschutzprogramm. D-Link DNR-322L Benutzerhandbuch...
Einfachstes Design des RAID-Speichersubsystems • Kann die Leseleistung erhöhen, indem parallel Datenanfragen verarbeitet werden, da sich die gleichen • Daten auf zwei verschiedenen Laufwerken befinden Nachteil Sehr hohe Datenträgerzusatzkosten - nutzt lediglich 50 % der gesamten Kapazität • D-Link DNR-322L Benutzerhandbuch...
Wenn Sie das neue Laufwerk installiert haben, schalten Sie den NVR ein und stellen Sie eine Verbindung zur Web- Benutzeroberfläche her. Der NVR fordert Sie auf, das neue Laufwerk zu formatieren. Hinweis: Durch das Formatieren einer Festplatte werden die darauf gespeicherten Daten gelöscht. Erstellen Sie ein Backup wichtiger Daten, bevor Sie eine Festplatte formatieren. D-Link DNR-322L Benutzerhandbuch...
UNTERSTÜTZTE KAMERAS + Unterstützt über IE Browser (max. 9 Kanäle gleichzeitig) + Unterstützt alle Netzwerkameras von D-Link, einschließlich Support für + Unterstützt das mydlink Portal über IE oder andere Browser (max. 1 Kanal gleichzeitig) 'Auto-discovery' (automatische Erkennung Ihres Geräts im Netz) und einer Auflösung von bis zu 3 Megapixel.
Anhang C - Technische Daten + Einrichten der Systemzeit (D-Link NTP, Zeiteingabe, Sync. mit Computer). ZWEI RESET-MODI + Reset Firmware (GUI Schaltfläche) FERNES BACKUP + HW Reset-Taste (5 Sekunden lang gedrückt halten) + Backup von Rohdaten mithilfe von remote Software in redundanten...
Seite 110
Kapazität formatierter Laufwerke für den RAID 1 Betrieb richtet sich nach der Laufwerkskapazität des Laufwerks geringster Größe. Einige SATA-Laufwerke der älteren Generation sind möglicherweise nicht kompatibel. Sie finden eine Liste der SATA-Laufwerke, die nachweislich mit dem NVR verwendet werden können, auf der D-Link Support Website.
