Inhaltszusammenfassung für Miele S 5000

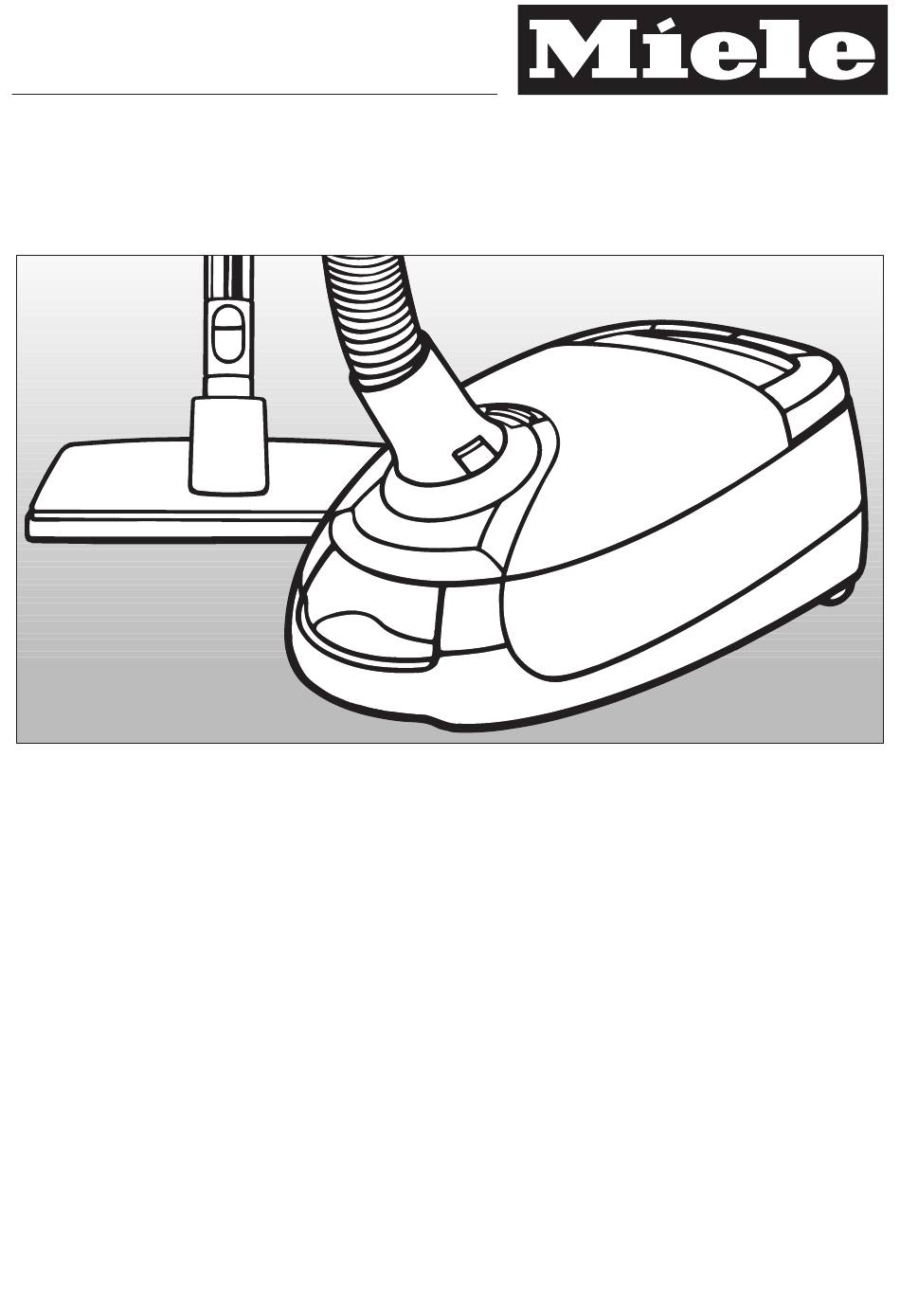

- Seite 1 Gebrauchsanweisung mit Garantiebedingungen und Garantiekarte Bodenstaubsauger de - DE Diese Gebrauchsanweisung beschreibt die Grundmodelle S 5211 – S 5781 sowie darauf basierende Sondermodelle mit eigenem Namen / eigener Verkaufsbezeichnung. M.-Nr. 07 175 610...
-
Seite 2: Inhaltsverzeichnis
Inhalt Ihr Beitrag zum Umweltschutz Gerätebeschreibung Sicherheitshinweise und Warnungen Vor dem Gebrauch Verwendung des mitgelieferten Zubehörs Gebrauch Anschlusskabel ........... 14 Ein- und Ausschalten . -
Seite 3: Ihr Beitrag Zum Umweltschutz
Ihr Beitrag zum Umweltschutz Entsorgung der Verkaufsver- Entsorgung des Altgerätes packung Entnehmen Sie vor der Entsorgung des Altgerätes den Staubbeutel und die ein- Die Verpackung schützt den Staubsau- gesetzten Filter und geben Sie diese ger vor Transportschäden. Die Verpa- Teile in den Hausmüll. ckungsmaterialien sind nach umwelt- verträglichen und entsorgungstechni- Elektrische und elektronische Altgeräte... -
Seite 4: Gerätebeschreibung
Gerätebeschreibung Die Abbildung zeigt die Maximalausstattung des Staubsaugers. Einzelne Modelle sind serienmäßig mit einem der folgenden Zubehörteile ausge- stattet, die in dieser Gerätebeschreibung nicht abgebildet sind. Diesen Staubsau- gern liegt eine separate Gebrauchsanweisung des entsprechenden Zubehörteils bei. – Elektrobürste – Akku-Elektrobürste ACCU NOVA –... - Seite 5 Gerätebeschreibung a Handgriff (je nach Modell mit Nebenluftsteller) * b Tasten + / - zum Einstellen der Saugleistung * c Taste Stand-by für kurze Saugpausen * d LED * e Entriegelungstaste f Teleskopsaugrohr * g Verstellknöpfe für Teleskopsaugrohr * h Saugstutzen i Steckdose für Elektrobürste * j Entriegelungstaste für Staubraumdeckel k Motorschutzfilter...
-
Seite 6: Sicherheitshinweise Und Warnungen
Alle anderen Anwendungsarten, Um- Lesen Sie vor dem ersten Gebrauch bauten und Veränderungen des Staub- des Staubsaugers die Gebrauchs- saugers sind unzulässig. Miele haftet nicht für Schäden, die durch bestim- anweisung. Sie gibt wichtige Hinwei- mungswidrigen Gebrauch oder falsche se für die Sicherheit, den Gebrauch Bedienung verursacht werden. -
Seite 7: Technische Sicherheit
Staubsauger kann Ihre Si- beltrommel austauschen. Aus Sicher- cherheit gefährden. heitsgründen darf der Austausch nur von einer von Miele autorisierten Fach- Eine Reparatur des Staubsaugers kraft oder vom Miele Kundendienst vor- während der Garantiezeit darf nur von genommen werden. -
Seite 8: Sachgemäßer Gebrauch
Sicherheitshinweise und Warnungen Sachgemäßer Gebrauch Saugen Sie keine schweren, harten oder scharfkantigen Gegenstände auf. Benutzen Sie den Staubsauger nicht Der Staubsauger kann blockiert und ohne Staubbeutel, Motorschutzfilter und beschädigt werden. Abluftfilter. Er kann sonst beschädigt werden. Vermeiden Sie beim Saugen mit ei- ner Saugdüse oder dem Saugrohr, in Wenn kein Staubbeutel eingesetzt Kopfnähe zu kommen. - Seite 9 Sicherheitshinweise und Warnungen Zubehör Die Miele Elektrobürste ist ein moto- risch angetriebenes Zusatzgerät, spe- ziell für Miele Staubsauger. Das Betrei- ben des Staubsaugers mit einer Elek- trobürste eines anderen Herstellers ist aus Sicherheitsgründen nicht erlaubt. Fassen Sie beim Saugen mit einer Miele Elektro- oder Turbobürste nicht in...
-
Seite 10: Vor Dem Gebrauch
Vor dem Gebrauch Saugschlauch anschließen ^ Stecken Sie den Saugstutzen bis zum deutlichen Einrasten in die Saugöffnung. Führen Sie dazu die Einführhilfen beider Teile aufeinander Saugschlauch abnehmen ^ Drücken Sie die Entriegelungstasten seitlich am Saugstutzen und ziehen Sie ihn aus der Saugöffnung. Handgriff und Saugrohr zu- sammenstecken ^ Stecken Sie den Handgriff bis zum... -
Seite 11: Zweiteiliges Teleskopsaugrohr Einstellen
Vor dem Gebrauch Je nach Modell verfügt Ihr Staubsauger über eines der folgenden Teleskop- saugrohre. – zweiteiliges Teleskopsaugrohr – dreiteiliges Teleskopsaugrohr Zweiteiliges Teleskopsaugrohr einstellen Dieses Teleskopsaugrohr besteht aus zwei ineinander gesteckten Rohrteilen, die Sie auf die jeweils bequemste Län- ge auseinander ziehen können. ^ Drücken Sie den Verstellknopf und stellen Sie das Teleskopsaugrohr auf die gewünschte Länge ein. -
Seite 12: Bodendüse Aufstecken
Die Bodendüse ist für das tägliche Sau- gen von Teppichen, Teppichböden und unempfindlichen Hartböden geeignet. Für andere Bodenbeläge empfehlen wir die Verwendung spezieller Miele Bürs- ten (siehe Kapitel "Nachkaufbares Zu- behör"). Beachten Sie in erster Linie die Rei- nigungs- und Pflegeanweisung Ihres Bodenbelag-Herstellers. -
Seite 13: Verwendung Des Mitgelieferten Zubehörs
Verwendung des mitgelieferten Zubehörs Folgendes Zubehör liegt bei: a Fugendüse Zum Aussaugen von Falten, Fugen und Ecken. b Saugpinsel mit Naturborsten Zum Absaugen von Profilleisten so- wie verzierten, geschnitzten oder be- sonders empfindlichen Gegenstän- den. Der Pinselkopf ist drehbar und kann dadurch in die jeweils günstigste Stellung gedreht werden. -
Seite 14: Gebrauch
Gebrauch Anschlusskabel Herausziehen ^ Ziehen Sie das Anschlusskabel bis zur gewünschten Länge heraus (max. ca. 6,5 m / Sondermodelle GALA GRANDE XL und Ecoline XXL: max. ca. 7,5 m). Das Anschlusskabel müssen Sie bei einer Betriebszeit von länger als 30 Minuten komplett herausziehen. Gefahr der Überhitzung und Schädi- gung. -
Seite 15: Ein- Und Ausschalten
Gebrauch Ein- und Ausschalten ^ Treten Sie die Fußtaste Ein / Aus s. Besonderheit bei Modellen mit Funk- handgriff In kurzen Saugpausen können Sie den Betrieb des Staubsaugers unterbrechen. ^ Drücken Sie dazu die Taste Stand-by am Funkhandgriff. Lassen Sie den Staubsauger nicht dauerhaft im Stand-by-Modus, sondern nur für kurze Saugpausen. -
Seite 16: Saugleistung Wählen
Gebrauch Beim Saugen Saugleistung wählen ^ Ziehen Sie den Staubsauger beim Sie können die Saugleistung des Saugen wie einen Schlitten hinter Staubsaugers der jeweiligen Saugsitua- sich her. Sie können den Staubsau- tion anpassen. Durch Reduzierung der ger auch aufrecht stehend benutzen, Saugleistung verringern Sie die Schie- z. -
Seite 17: Fußtasten
Gebrauch Drehregler ^ Drehen Sie den Saugleistungswähler auf das Symbol der gewünschten Leistungsstufe. Fußtasten + / - Halten Sie die entsprechende Fußtaste gedrückt, bis im Sichtfenster die ge- wünschte Leistungsstufe grün leuchtet. ^ Drücken Sie die Fußtaste +, wenn Sie eine höhere Saugleistung wünschen. -
Seite 18: Nebenluftsteller Öffnen
Gebrauch Tasten + / - am Funkhandgriff Halten Sie die entsprechende Taste ge- drückt, bis im Sichtfenster am Staub- sauger das Symbol der gewünschten Leistungsstufe erreicht ist. ^ Drücken Sie die Taste +, wenn Sie eine höhere Saugleistung wünschen. ^ Drücken Sie die Taste -, wenn Sie eine niedrigere Saugleistung wün- schen. -
Seite 19: Abstellen, Transportieren Und Aufbewahren
Abstellen, Transportieren und Aufbewahren Park-System (nicht nutzbar bei Verwendung der Elek- trobürste Electro Premium SEB 234 L) In kurzen Saugpausen können Sie das Saugrohr mit dem Saugvorsatz bequem am Staubsauger abstellen. ^ Stecken Sie den Saugvorsatz mit dem Parknocken in das Park-System. Befindet sich der Staubsauger hier- bei auf einer schrägen Fläche, z. - Seite 20 Abstellen, Transportieren und Aufbewahren Transportieren und aufbewah- ^ Stellen Sie den Staubsauger aufrecht hin. ^ Stecken Sie den Saugvorsatz mit dem Parknocken von oben in einen der beiden Saugrohrhalter seitlich am Staubsauger (nicht nutzbar bei Ver- wendung der Elektrobürste Electro Premium SEB 234 L).
-
Seite 21: Wartung
Original Miele Staubbeutel mit blauer Um die einwandfreie Saugleistung des Halteplatte vom Typ G/N und Original Staubsaugers zu gewährleisten, müs- Miele Filter erkennen Sie an dem "Origi- sen Sie diese Filter von Zeit zu Zeit aus- nal Miele"-Logo auf der Verpackung tauschen. -
Seite 22: Wann Tausche Ich Den Staubbeutel Aus
Wartung Wann tausche ich den Staub- beutel aus? Wenn die Farbskala das Sichtfenster der Staubbeutel-Wechselanzeige rot ausfüllt, müssen Sie den Staubbeutel austauschen. Staubbeutel sind Einwegartikel. Ent- sorgen Sie volle Staubbeutel. Ver- wenden Sie diese nicht mehrfach. Verstopfte Poren reduzieren die Saugleistung des Staubsaugers. -
Seite 23: Wie Tausche Ich Den Staubbeutel Aus
Wartung Wie tausche ich den Staub- beutel aus? ^ Heben Sie die Entriegelungstaste an und klappen Sie den Staubraumde- ckel bis zum Einrasten nach oben auf. Dabei schließt sich der Hygienever- schluss des Staubbeutels automatisch, so dass kein Staub entweichen kann. ^ Ziehen Sie den Staubbeutel an der Grifflasche aus der Aufnahme. -
Seite 24: Wann Tausche Ich Den Abluftfilter Aus
Abluftfilter eingesetzt. a Air Clean Tauschen Sie diesen Abluftfilter immer dann, wenn Sie eine neue Packung Miele Staubbeutel anbrechen. In jeder Packung Miele Staubbeutel liegt zu- sätzlich ein Abluftfilter Air Clean. b Active Air Clean SF-AAC 50 (schwarz) Spezial-Aktivkohlefilter, der Gerüche... -
Seite 25: Abluftfilter-Wechselanzeige
Ist Ihr Staubsauger mit einem Abluftfil- ter Air Clean a ausgestattet, so ist das Leuchten der Abluftfilter-Wechselanzei- ge bedeutungslos, da Sie diesen Ab- luftfilter immer dann wechseln, wenn Sie eine neue Packung Miele Staub- beutel anbrechen. Die Anzeige erlischt, sobald Sie die Resettaste drücken. -
Seite 26: Wie Tausche Ich Den Abluftfilter Air Clean Aus
Wartung Wie tausche ich den Abluft- filter Air Clean aus? Achten Sie darauf, dass immer nur ein Abluftfilter eingesetzt ist. ^ Öffnen Sie den Staubraumdeckel. ^ Öffnen Sie das Filtergitter bis zum Einrasten und nehmen Sie den ver- brauchten Abluftfilter Air Clean an der sauberen Hygienefläche (Pfeil) heraus. -
Seite 27: Wie Tausche Ich Die Abluftfilter Active Air Clean Und Active Hepa Aus
Wartung Wie tausche ich die Abluftfilter Active Air Clean und Active HEPA aus? Achten Sie darauf, dass immer nur ein Abluftfilter eingesetzt ist. ^ Öffnen Sie den Staubraumdeckel. ^ Heben Sie den Abluftfilter an und ent- nehmen Sie ihn. ^ Setzen Sie den neuen Abluftfilter Active Air Clean oder Active HEPA ein und drücken Sie ihn nach unten. -
Seite 28: Abluftfilter Umrüsten
Active HEPA ausgelegt. Nutzen Sie einen Abluftfilter Air Clean, so ist das Leuchten der Anzeige bedeutungs- los, da Sie diesen Abluftfilter immer dann wechseln, wenn Sie eine neue Packung Miele Staubbeutel anbre- chen. Die Anzeige erlischt, sobald Sie die Resettaste drücken. -
Seite 29: Wann Tausche Ich Den Motorschutzfilter Aus
Wartung Wann tausche ich den Motorschutzfilter aus? Immer dann, wenn Sie eine neue Pa- ckung Miele Staubbeutel anbrechen. In jeder neuen Packung Miele Staubbeu- tel liegt zusätzlich ein Motorschutzfilter. Wie tausche ich den Motorschutzfilter aus? ^ Öffnen Sie den Staubraumdeckel. -
Seite 30: Wann Tausche Ich Die Batterie Am Funkhandgriff Aus
Wartung Wann tausche ich die Batterie am Funkhandgriff aus? Ca. alle 18 Monate. Halten Sie dazu eine 3 V Batterie (Knopfzelle CR 2032) bereit. Ist die Batteriekapazität erschöpft oder keine Batterie eingelegt, so können Sie den Staubsauger weiter betreiben. ^ Schalten Sie dazu den Staubsauger über die Fußtaste Ein / Aus s ein. -
Seite 31: Wann Tausche Ich Die Fadenheber Aus
Drücken Sie die Rollenachse heraus und entnehmen Sie diese. c Entnehmen Sie die Laufrolle. Entfernen Sie anschließend Fäden und Haare, setzen Sie die Laufrolle wieder ein und verriegeln Sie die Rollenachse. Ersatzteile bekommen Sie beim Miele Fachhändler oder beim Miele Werkkun- dendienst. -
Seite 32: Pflege
Pflege Schalten Sie den Staubsauger vor jeder Reinigung aus und ziehen Sie den Netzstecker. Bei Verwen- dung einer Akku-Elektrobürste ist diese ebenfalls auszuschalten. Staubsauger und Zubehörteile Den Staubsauger und alle Zubehörteile aus Kunststoff können Sie mit einem handelsüblichen Kunststoffreiniger pfle- gen. -
Seite 33: Störungen / Kundendienst
Sie ihn wieder einschalten und benutzen können. Kundendienst Sollten Sie den Kundendienst benöti- gen, so wenden Sie sich bitte an – Ihren Miele Fachhändler oder – den Miele Werkkundendienst. Die Telefonnummer des Werkkun- dendienstes finden Sie auf der Rück-... -
Seite 34: Nachkaufbares Zubehör
Druckpunkt auf der Abdeckkappe. Elektrobürste Electro Comfort (SEB 216-3) Sie erhalten sie aber auch bei Ihrem Zur intensiven Reinigung robuster texti- Miele Fachhändler oder über den Miele ler Bodenbeläge. Sie beseitigt fest ein- Werkkundendienst. getretene Verschmutzungen und ver- hindert die Bildung von Laufstraßen. -
Seite 35: Sonstiges Zubehör
Nachkaufbares Zubehör Bodendüsen / -bürsten Sonstiges Zubehör Bodendüse Classic Allergotec -3 MicroSet Zur täglichen hygienischen Reinigung Für die Reinigung kleiner Gegenstände aller Bodenbeläge. Beim Saugen wird und schwer zugänglicher Stellen, wie der Reinigungsfortschritt über ein Farb- z. B. Stereoanlagen, Tastaturen, display (Ampelanzeige) sichtbar. - Seite 36 Nachkaufbares Zubehör Filter Fugendüse, 560 mm Zum Aussaugen schwer zugänglicher Abluftfilter Active Air Clean SF-AAC 50 Stellen. Nimmt Gerüche auf, die durch den Polsterdüse, 190 mm Schmutz im Staubbeutel entstehen. Zum Absaugen von Polstermöbeln, Ma- Abluftfilter Active HEPA SF-AH 50 tratzen und Kissen.
-
Seite 38: Nachkaufbares Zubehör
Die nachstehenden Ausführungen über Umfang der Garantie, Garantiefristen und die Anmeldung von Garantieansprüchen gelten für die Bundesrepublik Deutschland. Miele & Cie. räumt dem Käufer nach seiner Wahl zusätzlich zu den ihm gegen den Verkäufer zustehenden gesetzlichen Gewährleistungsansprüchen (Mängelansprüchen) einen Anspruch nach Maßgabe der nachfolgenden Garantieverpflichtung ein: I. - Seite 39 Ansprüche aus dieser Garantie wegen eines innerhalb der Garantiefrist entdeckten Mangels verjähren in 6 Monaten. Die Verjährungsfrist beginnt mit der Entdeckung des Mangels. Miele & Cie. KG - Carl-Miele-Straße 29 - 33332 Gütersloh Diese Telefonnummer gilt nur innerhalb Deutschlands: Miele Service: 0800 2244666...
- Seite 40 2. Für alle anderen Geräte wird bei bestimmungsgemäßer Verwendung eine Garantiezeit von 24 Monaten gewährt. 3. Die Frist beginnt jeweils mit dem Tag der Übergabe, der von dem Miele Fachgeschäft auf der Garantiekarte vermerkt sein muss. Durch Ersatzteillieferungen oder Reparatur tritt keine Verlängerung der ursprünglichen Garantiezeit ein.
- Seite 41 III. Inhalt und Umfang der Garantie 1. Innerhalb der Garantiezeit auftretende Mängel beseitigt MIELE s.à r.l. kostenlos - entweder durch Instandsetzung oder Ersatz der betreffenden Teile. Ausgewechselte Teile werden Eigentum von Miele s.à r.l. Die Garantie deckt die Kosten von Material, Anfahrt und Arbeitszeit.
- Seite 42 Um in den Genuss der Garantie zu kommen, muss der Kaufbeleg mit Kauf- oder Lieferdatum zurückgeschickt werden. Der Endgebraucher kann dieses Datum bei Miele eintragen lassen durch eine korrekt ausgefüllte Angabe des Inbetriebnahmedatums, die entweder per Post oder per Internet unter der Adresse: www.miele.lu zugeschickt werden kann.
-
Seite 43: Garantiekarte
Garantiekarte Gerätetyp Fabrikationsnummer Das oben bezeichnete Miele-Erzeugnis ist von einwandfreier Qualität und zweck- mäßiger Konstruktion. Miele verpflichtet sich, Material- oder Fabrikationsfehler im Rahmen der Garantiebedingungen kostenlos zu beheben. Geliefert / in Betrieb genommen am: Geliefert / in Betrieb genommen durch: Firma Unterschrift des Fachhändlers... - Seite 44 Änderungen vorbehalten / S 5000 / M.-Nr. 07 175 610 / 13...
