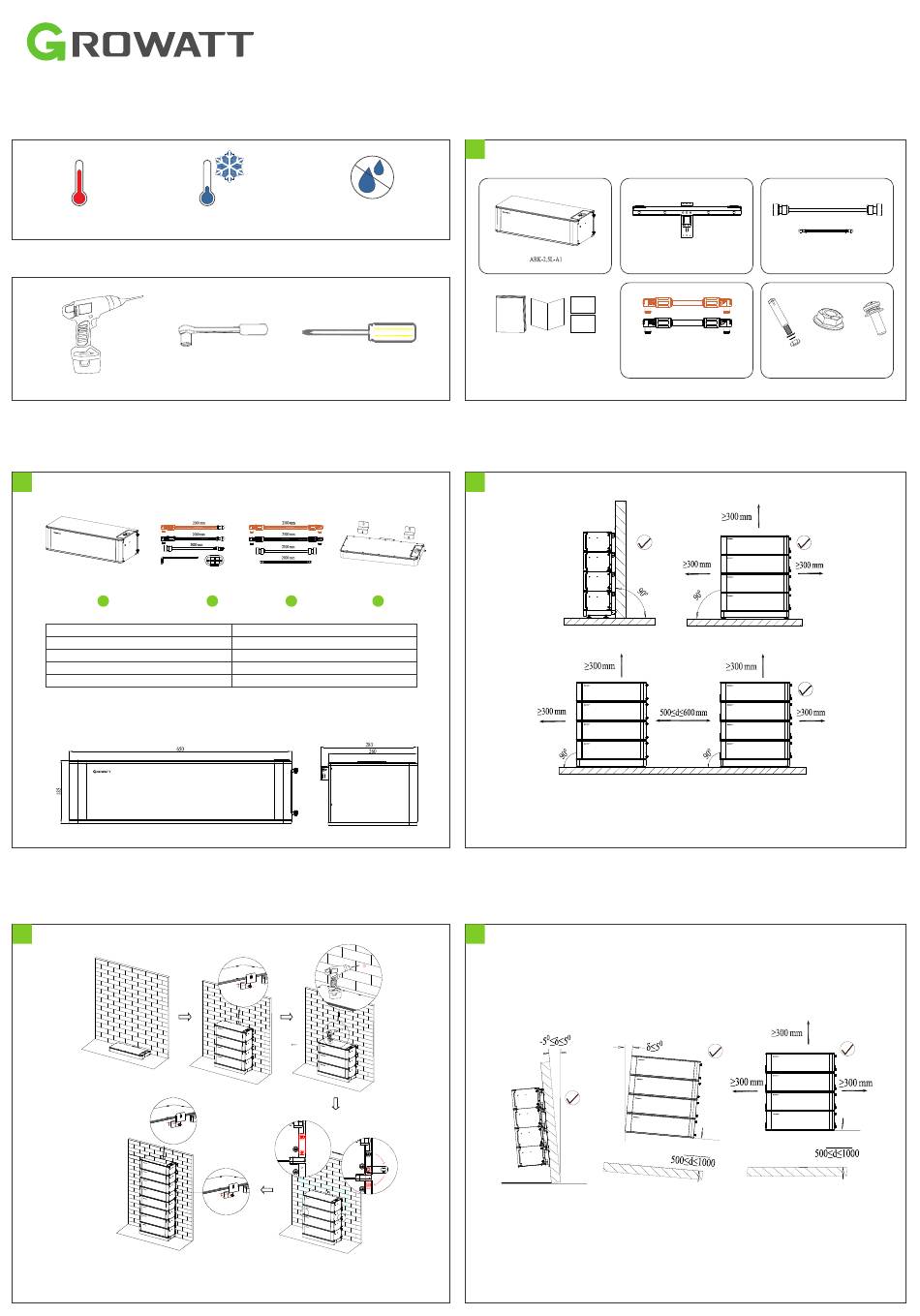

Growatt ARK 2.5L-A1 Kurzanleitung Zur Installation

Installationsumgebung
Max. +50℃
Min. -10℃
Sie brauchen:
Prüfen Sie die Zubehörteile
1- 2
ARK-2.5L-A1 Kabel
ARK-2.5L-A1
zum Wechselrichter
A
Montagemethode
Standard-Wandmontage
Standard-Standmontage
Zweireihiges wandmontiertes Batteriesystem
Zweireihiges bodenmontiertes Batteriesystem
Abmessungen
2-2
Montagevorgang
Hinweis: Das Sicherheitselement ist auf der obersten Batterie anzubringen. Bei mehr als 7 Batteriepacks sollte
jedoch an der mittleren Batterie ein weiteres Sicherheitselement angebracht werden. Dies wird im letzten
Schritt gezeigt.Vermeiden Sie es, in der Wand verlegte Wasserleitungen oder Kabel anzubohren.
ARK 2.5L-A1
Kurzanleitung zur Installation
rF +5 % bis +95 %
ARK-2.5L-A1 Parallelkabel ARK-2.5L-A1 Befestigungssockel
B C D
Verbundmontage
A+B
A+B+D
A+B+C
A+B+C+D*2
1. Prüfen
1-1 Prüfen Sie die Packliste
Garantiekarte
Kurzanleitung zur
Bedienungsanleitung
Installation
Zertifizierung
1 x Kurzanleitung zur Installation
1 x Bedienungsanleitung
1 x Garantiekarte
1 x Zertifizierung
2. Standmontage mit Befestigungssockel
2-1 Anforderungen an den Montageort
Wand
Boden
1.Wir empfehlen, den Befestigungssockel zu verwenden, wenn mehr als 4 Batterien betrieben werden.
2.Bei der Standmontage mit Befestigungssockel können bis zu zehn Batterien übereinander gestapelt
werden.Sind jedoch mehr als sechs Batterien vorgesehen, empfehlen wir, diese in zwei Reihen zu stapeln.
3. Wandmontage
3-1 Anforderungen an den Montageort
Wand
Hinweis: An einer Wand sollten nicht mehr als vier Batterien montiert werden.Die Tragkraft der Wand muss mindestens 150 kg
betragen.
1 x Parallelkommunikationskabel
1 x Wandhalterung
1 x Erdungskabel
2 x M6 Sprengschraube
1 x Positives Parallelstromkabel
1 x M6 Flanschmutter
1 x Negatives Parallelstromkabel
2 x M4x10 Kombischraube
Boden
Boden
Boden Boden
