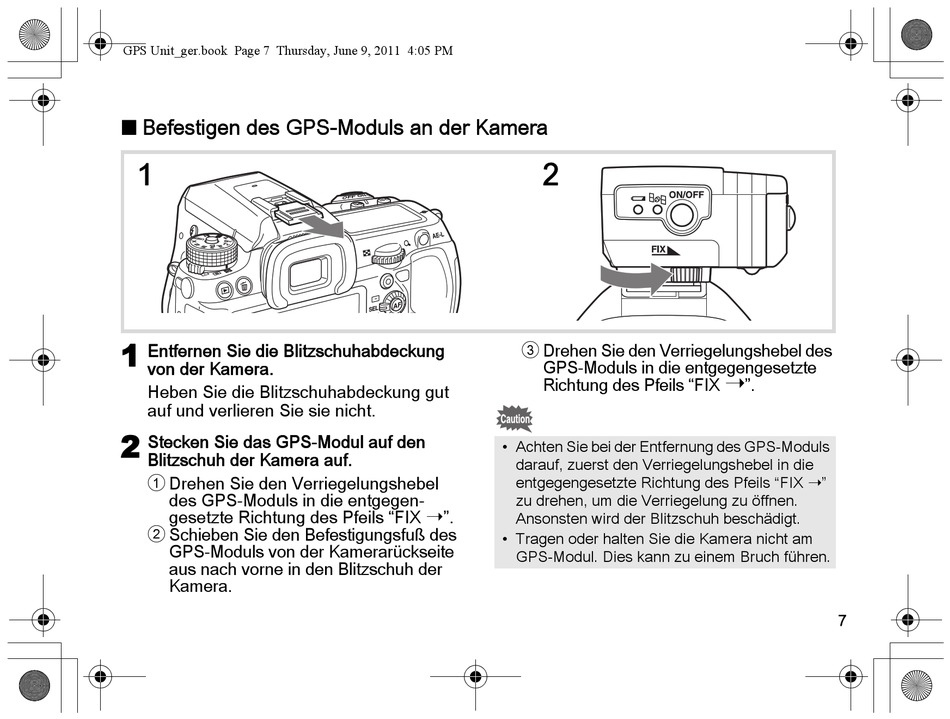

n Befestigen des GPS-Moduls an der Kamera
1
1
Entfernen Sie die Blitzschuhabdeckung
von der Kamera.
Heben Sie die Blitzschuhabdeckung gut
auf und verlieren Sie sie nicht.
2
Stecken Sie das GPS-Modul auf den
Blitzschuh der Kamera auf.
1 Drehen Sie den Verriegelungshebel
des GPS-Moduls in die entgegen-
gesetzte Richtung des Pfeils "FIX
2 Schieben Sie den Befestigungsfuß des
GPS-Moduls von der Kamerarückseite
aus nach vorne in den Blitzschuh der
Kamera.
2
3 Drehen Sie den Verriegelungshebel des
GPS-Moduls in die entgegengesetzte
Richtung des Pfeils "FIX
• Achten Sie bei der Entfernung des GPS-Moduls
darauf, zuerst den Verriegelungshebel in die
entgegengesetzte Richtung des Pfeils "FIX Ý"
zu drehen, um die Verriegelung zu öffnen.
".
Ý Ansonsten wird der Blitzschuh beschädigt.
• Tragen oder halten Sie die Kamera nicht am
GPS-Modul. Dies kann zu einem Bruch führen.
Ý
".
7
