ifm VTV12A Betriebsanleitung
Inhaltsverzeichnis
Verwandte Anleitungen für ifm VTV12A
Inhaltszusammenfassung für ifm VTV12A

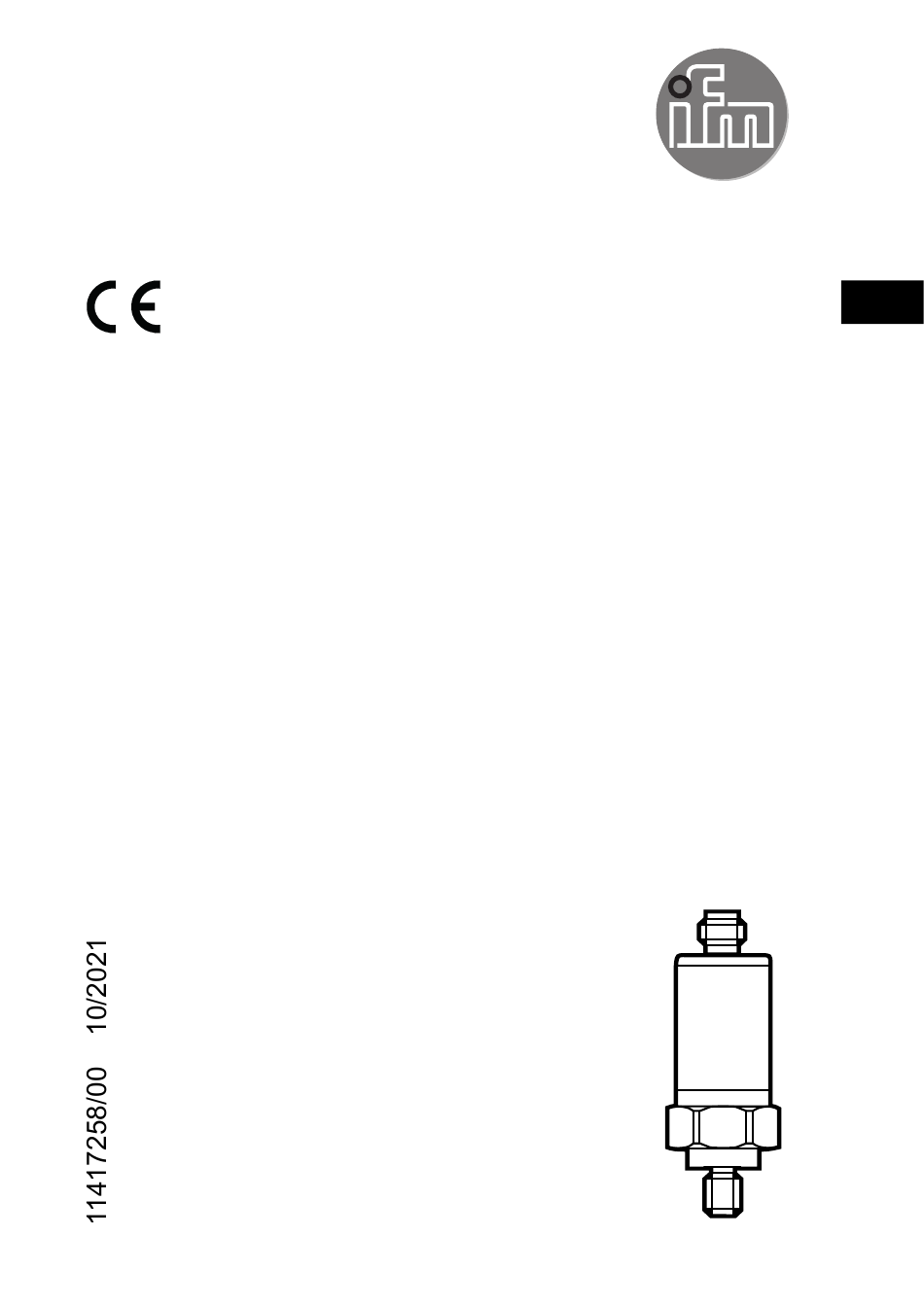

- Seite 1 Betriebsanleitung Schwingungstransmitter VTV12A...
-
Seite 2: Verwendete Symbole
Verwendete Symbole ► Handlungsanweisung Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich. 1 Sicherheitshinweise • Lesen Sie vor der Inbetriebnahme des Gerätes die Produktbeschreibung. Ver- gewissern Sie sich, dass sich das Produkt uneingeschränkt für die betreffenden Applikationen eignet. • Das Gerät entspricht den einschlägigen Vorschriften und EU-Richtlinien. •... -
Seite 3: Elektrischer Anschluss
3 Montage ► Montage nur in massiver Gehäuse- wand (z.B. Transportgewinde). ► Auf korrekte Signalrichtung achten. ► Auf sichere Schwingungsübertra- gung achten und keine elastischen Zwischenschichten zulassen. ► Gewindestift ¼"-28 UNF / M8 (2) oder Gewindestift ¼"-28 UNF (3) in den Gewindeanschluss (1) des Geräts einschrauben. -
Seite 4: Messbereich
Pin 1: L+ (9,6...32 V DC) Pin 2: 4...20 mA 4.1 Messbereich mm/s 0...25 4...20 Ansprechverzögerung Frequenzbereich 10...1000 5 Maßzeichnung M12 x1 1/4''-28 UNF 24,5 1: Gewindestift ¼"-28 UNF / M8 2: Gewindestift ¼"-28 UNF Anzugsdrehmoment 8 Nm... -
Seite 5: Wartung, Instandsetzung, Entsorgung
6 Wartung, Instandsetzung, Entsorgung Der Betrieb des Gerätes ist wartungsfrei. Eine Instandsetzung des Gerätes ist nicht möglich. Entsorgen Sie das Gerät nach Gebrauch umweltgerecht gemäß den gültigen nationalen Bestimmungen. 7 Technische Daten Technische Daten und weitere Informationen unter www.ifm.com...
