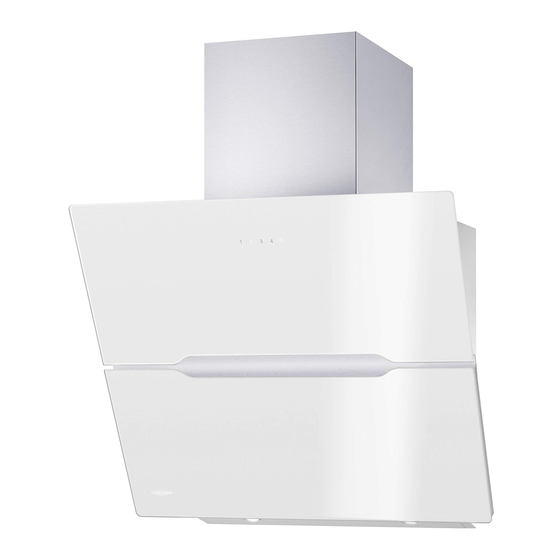

Oranier Vivio 60 S Bedienungs- Und Installationsanleitung
Kopffrei-wandhaube
Vorschau ausblenden
Andere Handbücher für Vivio 60 S:
- Bedienungs- und installationsanleitung (28 Seiten)
Verwandte Anleitungen für Oranier Vivio 60 S
Inhaltszusammenfassung für Oranier Vivio 60 S
- Seite 1 Bedienungs- und Installationsanleitung Vivio S Vivio W Kopffrei-Wandhaube Vivio 60 S Vivio 60 W Vivio 75 S Vivio 75 W Vivio 90 S Vivio 90 W 4051543120430 / 4051543120461 / 4051543120423 / 4051543120454 / 4051543120416 / 4051543120447 8676 61 · 8677 61 · 8676 76 · 8677 76 · 8676 91 · 8677 91...
- Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für ein ORANIER-Haus- haltsgerät entschieden haben! ORANIER-Haushaltsgeräte bieten Ihnen ausgereifte und zuverlässige Technik, Funktionalität und ansprechendes Design. Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle einmal etwas zu beanstanden haben, so wenden Sie sich bitte an unseren zentralen Kundendienst, hier wird man Ihnen gerne behilflich sein.
-
Seite 3: Inhaltsverzeichnis
Elektronische Steuerung Tipps und Tricks Gerätemotor ein-/ausschalten Kundendienst Beleuchtung ein-/ausschalten Hinweise zur Entsorgung Nachlaufautomatik Welche Leistungsstufe soll gewählt werden? ORANIER-Werksgarantie Wartung, Reinigung und Pflege Wartungsintervalle Reinigung der Haube Metallfettfilter reinigen Aktivkohlefilter austauschen (nur bei Umluftbetrieb) LED-Leuchtmittel austauschen Im Falle einer Störung... -
Seite 4: Sicherheitshinweise Zum Gebrauch
Sicherheitshinweise zum Gebrauch Vorsicht! Berührbare Teile können heiß werden, wenn sie mit Kochgeräten genutzt werden. • Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. -
Seite 5: Sicherheitshinweise Zu Wartung, Reinigung Und Pflege
Sicherheitshinweise zum Gebrauch • Die Haube darf auf keinen Fall an einen in Betrieb befindlichen Rauch- oder Abgaskamin anderer Geräte (Boiler, Kessel, Öfen etc.) angeschlossen wer- den. Es darf auch kein Schacht verwendet werden, welcher der Be- und Ent- lüftung von Räumen mit Feuerstätten dient! • Aus Sicherheitsgründen muss der Abstand zwischen Haubenunterseite und Kochfläche bei Elektrokochstellen mindestens 45 cm und bei Gaskochstellen mindestens 65 cm betragen. -
Seite 6: Ihr Gerät Im Überblick
Ihr Gerät im Überblick Modelle „Vivio S/W” 1 Netzstecker 2 Teleskopschacht 3 Grundschacht 4 Haubenkörper mit Motorblock 5 Bedieneinheit 6 Metallfettfilter 7 Abdeckung Randabsaugung 8 LED-Leuchten (Abb. ähnlich) -
Seite 7: Bedienung Der Haube (Touch-Control)
Bedienung der Haube (Touch-Control) Welche Leistungsstufe soll gewählt werden? Bedieneinheit Die Leistung des Gerätes soll den anfallenden Koch- und Die Bedieneinheit befindet sich an der Front des Gerätes; Bratendünsten angepasst werden, d.h. bei geringem sie ist benutzerfreundlich gestaltet und einfach zu hand- Dunst sollte eine geringe bzw. -
Seite 8: Wartung, Reinigung Und Pflege
Wartung, Reinigung und Pflege Reinigung der Haube Achtung! • Netzstecker (1) ziehen bzw. die Sicherung ausschal- Vor sämtlichen Wartungs- und Reini- ten! gungsarbeiten ist der Netzstecker (1) zu ziehen oder die Sicherung auszu- • Die Dunstabzugshaube darf nicht mit einem Dampf- schalten bzw. herauszuschrauben! reiniger gereinigt werden! • Unsachgemäße Reinigung von Edelstahl-Oberflächen führt zu Farbveränderungen und Beschädigungen der Wartungsintervalle... -
Seite 9: Metallfettfilter Reinigen
Wartung, Reinigung und Pflege Reinigung Achtung! ► Metallfettfilter (6) in heißem Spülwasser gut einwei- Vor sämtlichen Wartungs- und Reini- chen, mit einer weichen Bürste reinigen und anschlie- gungsarbeiten ist der Netzstecker (1) ßend mit heißem Wasser gut ab brausen. zu ziehen oder die Sicherung auszu- Bei Bedarf diesen Vorgang wiederholen. -
Seite 10: Aktivkohlefilter Austauschen (Nur Bei Umluftbetrieb)
Wartung, Reinigung und Pflege Aktivkohlefilter austauschen LED-Leuchtmittel austauschen Durch die Verwendung von LED-Strahlern als Arbeits- Achtung! platzbeleuchtung wird ein Austausch von defekten Vor sämtlichen Wartungs- und Reini- Leuchtmitteln höchst unwahrscheinlich. gungsarbeiten ist der Netzstecker (1) Lebensdauer, Zuverlässigkeit und Energieeffizienz liegen zu ziehen oder die Sicherung auszu- um Größenordnungen über jedem herkömmlichen schalten bzw. -
Seite 11: Im Falle Einer Störung
Im Falle einer Störung Die Haube funktioniert überhaupt nicht: Ein LED-Strahler ist ausgefallen: • Wurde eventuell die Sicherung in der Hausinstallation ► Bitte tauschen Sie den LED-Strahler aus. Lesen Sie ausgelöst? dazu bitte den Abschnitt „LED-Leuchtmittel austau- schen”. ► Stromversorgung der Haube bzw. Hauptsicherung überprüfen. • Ist der Netzstecker eingesteckt? ► Ziehen Sie den Netzstecker, um die Steuerelektronik in den Ausgangszustand zurückzusetzen. -
Seite 12: Abluft- Oder Umluftbetrieb
Abluft- oder Umluftbetrieb? Abluftbetrieb Umluftbetrieb ( P r i n z i p d a r s t e l l u n g ) (Prinzipdarstellung) Bei Abluftbetrieb (empfohlen) wird der Wrasen über ein Abluftsystem mit Mauerkasten ins Freie geführt. Achtung! Bei gleichzeitigem Betrieb der Dunst- abzugshaube im Abluftbetrieb und... -
Seite 13: Hinweise Zu Baulichen Voraussetzungen
Hinweise zu baulichen Voraussetzungen Für die Montage der Dunstabzugshaube im Abluft- Beim Verlegen der Abluftleitung sollte Folgendes betrieb beachten Sie bitte folgende Hinweise: beachtet werden: • Kurze, gerade Abluftstrecken wählen. • In Aufstellräumen ohne offene Feuerstelle sollte der Querschnitt der Zuluftöffnung mindestens so groß wie • Möglichst wenige Rohrbögen verwenden. der Abluftquerschnitt sein, damit kein Unterdruck ent- steht und die Dunstabzugshaube gut funktionieren • Verlegen der Rohre nicht in spitzen Winkeln, sondern kann. -
Seite 14: Elektroanschluss
Elektroanschluss Wichtige Hinweise Die Dunstabzugshaube wird ab Werk mit Netzanschluss- • Aus Sicherheitsgründen muss bei diesem Modell der leitung und Netzstecker ausgeliefert. Sie kann damit an Abstand zwischen Haubenunterseite und Kochfläche jede vorschriftsmäßig installierte und abgesicherte der Kochstelle Schutzkontaktsteckdose (230 V / 50 Hz Wechselspan- - bei Elektrokochstellen mindestens 45 cm betragen nung) angeschlossen werden. -
Seite 15: Übersicht Lieferumfang
Übersicht Lieferumfang 1 - Netzstecker 2 - Teleskopschacht 3 - Grundschacht 4 - Haubenkörper mit Motorblock 5 - Bedienfeld 7 - Abdeckung Randabsaugung 9 - Montageblech für Teleskopschacht 10 - Wandhalter 11 - Abluftstutzen 12 - Schraube 4x45 mm 13 - Dübel 8x40 mm 14 - Schraube 3,9x9,5 mm 15 - Reduzierstück 150/120 mm 16 - Schraube M4x20 mm... -
Seite 16: Montageskizze
Montageskizze 25 hoch 598 (Vivio 60) / 748 (Vivio 75) / 898 (Vivio 90) -
Seite 17: Wandmontage
Wandmontage ► Befestigen Sie den Wandhalter (10) mit 2 Schrau- ► Anschließend nehmen Sie die Dunstabzugshaube ben M4x20 (16) lose am Motorblock (4). wieder von der Wand, erstellen die Bohrungen B und setzen je einen Dübel 8 mm (13) ein. Der Wandhalter (10) muss sich dabei noch leicht in den Langlöchern bewegen lassen. -
Seite 18: Luftschlauch Montieren
Luftschlauch montieren Netzanschluss herstellen (nur bei Abluftbetrieb) ► Stecken Sie den Netzstecker (1) des Gerätes in die dafür vorgesehene Steckdose. Verwenden Sie für die Verbindung mit dem Wand- durchbruch ein Kunststoffrohr oder einen Abluftschlauch Nachdem alle Montagearbeiten beendet sind, können Sie Ø... -
Seite 19: Schachtmontage
Schachtmontage ► Schutzfolien entfernen. Raumdecke Den aus Grundschacht (3) und Teleskopschacht (2) bestehenden Schacht folgendermaßen zusammenset- zen: Für Umluftbetrieb: ► Teleskopschacht (2) so einsetzen, dass die Luft- austrittsschlitze oben sind. ca. 245 Für Abluftbetrieb: ► Teleskopschacht (2) mit den Luftaustrittsschlitzen nach unten einsetzen. Die Luftaustrittsschlitze sind dann verdeckt. -
Seite 20: Inbetriebnahme
Inbetriebnahme Technische Daten Nach vollständiger Montage der Dunstabzugshaube: Spannung: 230 V ~ • Bitte alle Kartonagen aus der Dunstabzugshaube ent fernen und alle Schutzfolien von den Edelstahlflächen Frequenz: 50 Hz abziehen. • Einen Funktionstest durchführen (siehe Kapitel Motorleistung: 275 W „Bedienung der Haube”). Anzahl der Normalstufen: Hinweis: Die Abdeckung der Randabsaugung (7) Anzahl der Intensivstufen: ist im Betrieb zu öffnen. -
Seite 21: Produktdatenblatt Nach Eu-Verordnung 65/2014 Und 66/2014
Produktdatenblatt nach EU-Verordnungen 65/2014 und 66/2014... - Seite 22 Produktdatenblatt nach EU-Verordnungen 65/2014 und 66/2014 8676 61 8677 61 ORANIER ORANIER 8676 76 ORANIER kWh/annum kWh/annum kWh/annum 65/2014 65/2014 65/2014 8677 76 8676 91 ORANIER ORANIER 8677 91 ORANIER kWh/annum kWh/annum kWh/annum 65/2014 65/2014 65/2014...
-
Seite 23: Abmessungen
Abmessungen... -
Seite 24: Dunstabzugshauben Im Abluftbetrieb - Tipps Und Tricks
Durchmesser von 150 mm empfohlen. Dies gilt zu jeder Jahreszeit und bei jeder Witterung!! Die ORANIER-Garantie ist nur dann gültig, wenn die Dunstabzugshaube fachmännisch an ein 120er- oder Bitte beachten Sie, dass die Dunstabzugshaube bereits 150er-Abluftsystem angeschlossen ist. - Seite 25 Dunstabzugshauben im Abluftbetrieb - Tipps und Tricks Das Material des Abluftkanals hat hohen Einfluss auf die Viele Mauerkästen haben aber starre Lamellen. Leistung einer Dunstabzugshaube. Feststehende Hier können erhebliche Leistungsverluste entstehen: Abluftrohre aus Kunststoff sind flexiblen Alu-Flex- Schläuchen in jedem Fall vorzuziehen. Bei Alu-Flex- Schläuchen muss darauf geachtet werden, dass diese nicht flach gedrückt werden (speziell in den Bögen) und keine Knicke aufweisen.
- Seite 26 Dunstabzugshauben im Abluftbetrieb - Tipps und Tricks Geräusche Kondenswasserbildung Die Dunstabzugshaube soll an einer gemauerten Wand Die Außenflächen der Dunstabzugshaube sind zu Koch- befestigt werden. Holzwände / Gipskartonwände / Stän- beginn deutlich kälter als der Kochdunst, daher ist es nor- derwände o.ä.
-
Seite 27: Dunstabzugshauben Im Umluftbetrieb - Tipps Und Tricks
Dunstabzugshauben im Umluftbetrieb - Tipps und Tricks Geräusche Kondenswasserbildung Im Umluftbetrieb sind die Betriebsgeräusche generell Die Außenflächen der Dunstabzugshaube sind zu Koch- deutlich höher als im Abluftbetrieb. Hauptgründe sind beginn deutlich kälter als der Kochdunst, daher ist es nor- hierfür der zusätzliche Aktivkohlefilter und der Austritt mal, dass sich, insbesondere bei Dunstabzugshauben mit der Umluft durch die Schlitze im Teleskopschacht. -
Seite 28: Kundendienst
Kundendienst Damit unser Kundendienst Reparaturen sorgfältig vorbe- reiten und die benötigten Ersatzteile bereitstellen kann, benötigen wir folgende Informationen: 1. Ihre genaue Anschrift 2. Ihre Telefonnummer (ggf. Telefaxnummer, Email-Adresse) 3. Wann kann unser Kundendienst Sie besuchen? 4. Alle auf dem Typenschild enthaltenen Angaben 5. -
Seite 30: Hinweise Zur Entsorgung
Hinweise zur Entsorgung In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) ist auf dem vorliegenden Produkt und der Bedienungsanleitung das Symbol einer durchgestrichenen Abfalltonne abgebildet. Eine Entsorgung von Gerät und Verpackung über den normalen Haushaltsabfall ist nicht zulässig! • Entsorgen Sie dieses Gerät im Recyclinghof mit... -
Seite 31: Oranier-Werksgarantie
Kaufvertrag gegenüber dem Endabnehmer unter den nutzung (z.B. Schäden durch Abschrecken mit nachstehenden Bedingungen Werksgarantie: Wasser, überlaufende Speisen, Kondenswasser, Die ORANIER-Garantie erstreckt sich auf die unent- Überhitzung). Haarrissbildung bei emaillierten oder geltliche Instandsetzung des Gerätes bzw. der bean- kachelglasierten Teilen ist kein Qualitätsmangel. -
