D
AT

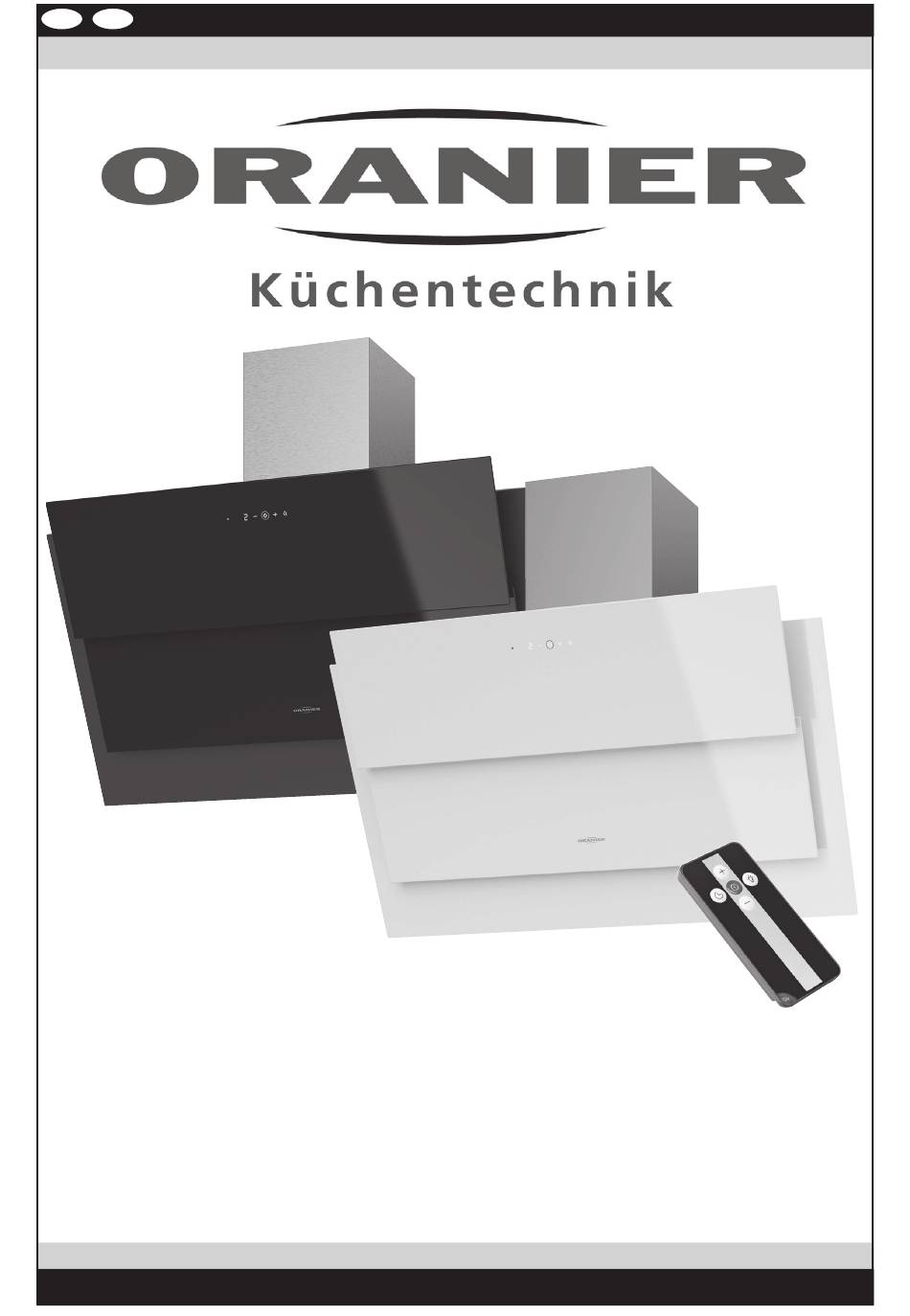

Bedienungs- und Installationsanleitung
Lito² 90 S
Lito² 90 W
Kopffrei-Wandhaube
mit IR-Fernbedienung
Lito² 60 S
Lito² 75 S
Lito² 90 S
Lito² 60 W
Lito² 75 W
Lito² 90 W
4051543120669 / 4051543120676 / 4051543120683 / 4051543120690 / 4051543120706 / 4051543120713
8767 64 · 8767 79 · 8767 94 · 8766 64 · 8766 79 · 8766 94
Werbung
Verwandte Anleitungen für Oranier Lito2 90 S
Inhaltszusammenfassung für Oranier Lito2 90 S
- Seite 1 Bedienungs- und Installationsanleitung Lito² 90 S Lito² 90 W Kopffrei-Wandhaube mit IR-Fernbedienung Lito² 60 S Lito² 75 S Lito² 90 S Lito² 60 W Lito² 75 W Lito² 90 W 4051543120669 / 4051543120676 / 4051543120683 / 4051543120690 / 4051543120706 / 4051543120713 8767 64 ·...
- Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für ein ORANIER-Haus- haltsgerät entschieden haben! ORANIER-Haushaltsgeräte bieten Ihnen ausgereifte und zuverlässige Technik, Funktionalität und ansprechendes Design. Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle einmal etwas zu beanstanden haben, so wenden Sie sich bitte an unseren zentralen Kundendienst, hier wird man Ihnen gerne behilflich sein.
- Seite 3 Dunstabzugshauben im Umluftbetrieb - Fettfilter-Reinigungsanzeige "F" Tipps und Tricks Welche Leistungsstufe soll gewählt werden? Kundendienst Elektronische Steuerung Hinweise zur Entsorgung Gerätemotor ein-/ausschalten ORANIER-Werksgarantie Leistungsregelung Beleuchtung ein-/ausschalten Wartung, Reinigung und Pflege Wartungsintervalle Reinigung der Haube Metallfettfilter reinigen Aktivkohlefilter austauschen (nur bei Umluftbetrieb) LED-Leuchtmittel Im Falle einer Störung...
- Seite 4 Sicherheitshinweise zum Gebrauch Vorsicht! Berührbare Teile können heiß werden, wenn sie mit Kochgeräten genutzt werden. • Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
- Seite 5 Sicherheitshinweise zum Gebrauch • Die Haube darf auf keinen Fall an einen in Betrieb befindlichen Rauch- oder Abgaskamin anderer Geräte (Boiler, Kessel, Öfen etc.) angeschlossen wer- den. Es darf auch kein Schacht verwendet werden, welcher der Be- und Ent- lüftung von Räumen mit Feuerstätten dient! • Aus Sicherheitsgründen muss der Abstand zwischen Haubenunterseite und Kochfläche bei Elektrokochstellen mindestens 45 cm und bei Gaskochstellen mindestens 65 cm betragen.
- Seite 6 Ihr Gerät im Überblick Netzstecker Teleskopschacht Grundschacht Haubenkörper mit Motorblock Bedienfeld Abdeckung Randabsaugung (dahinter Metallfettfilter) 13 Metallfettfilter (hinter Abdeckung Randabsaugung; die Modelle Lito² 60 und Lito² 75 verfügen über je 1, die Modelle Lito² 90 verfügen über je 2 Metallfettfilter) 14 LED-Leuchtstreifen...
- Seite 7 Bedienung der Haube (Touch-Control) Bedienfeld elektronische Steuerung: Leistung Leistung vermindern erhöhen IR-Sensor Gebläse Beleuchtung Leistungsanzeige ein / aus ein / aus Bedienfeld / Fernbedienung Welche Leistungsstufe soll gewählt werden? Das Bedienfeld befindet sich an der Front des Gerätes; Die Leistung des Gerätes soll den anfallenden Koch- und es ist benutzerfreundlich gestaltet und einfach zu handha- Bratendünsten angepasst werden, d.h.
- Seite 8 Bedienung der Haube (Touch-Control) Elektronische Steuerung Gerätemotor ein- / ausschalten Durch Berühren einer der drei oben abgebildeten Schalt- flächen können Sie das Gerät in Betrieb nehmen. Beim Berühren von (Gebläse ein/aus) wird automatisch die zuletzt eingestellte Leistungsstufe gewählt und in der Leistungsanzeige dargestellt. Wieder- holtes Berühren der Schaltfläche schaltet das Gebläse wieder aus.
- Seite 9 Wartung, Reinigung und Pflege Reinigung der Haube Achtung! • Netzstecker ziehen bzw. die Sicherung ausschalten! Vor sämtlichen Wartungs- und Reini- gungsarbeiten ist der Netzstecker zu • Die Dunstabzugshaube darf nicht mit einem Dampf- ziehen oder die Sicherung auszu- reiniger gereinigt werden! schalten bzw. herauszuschrauben! • Unsachgemäße Reinigung von Edelstahl-Oberflächen führt zu Farbveränderungen und Beschädigungen der Oberflächen! Wartungsintervalle Eine regelmäßige Wartung der Dunstabzugshaube ist...
- Seite 10 Wartung, Reinigung und Pflege Reinigung Achtung! ► Metallfettfilter in heißem Spülwasser gut einweichen, Vor sämtlichen Wartungs- und Reini- dann mit einer weichen Bürste reinigen und anschlie- gungsarbeiten ist der Netzstecker zu ßend mit heißem Wasser gut ab brausen. ziehen oder die Sicherung auszu- Bei Bedarf diesen Vorgang wiederholen.
- Seite 11 Wartung, Reinigung und Pflege Aktivkohlefilter austauschen LED-Leuchtmittel Durch die Verwendung von LED-Leuchtmitteln für die Achtung! Arbeitsplatzbeleuchtung wird ein Austausch von Vor sämtlichen Wartungs- und Reini- defekten Leuchtmitteln höchst unwahrscheinlich. gungsarbeiten ist der Netzstecker zu Lebensdauer, Zuverlässigkeit und Energieeffizienz liegen ziehen oder die Sicherung auszu- um Größenordnungen über jedem herkömmlichen schalten bzw.
- Seite 12 Im Falle einer Störung Die Haube funktioniert überhaupt nicht: • Wurde eventuell die Sicherung in der Hausinstallation ausgelöst? ► Stromversorgung der Haube bzw. Hauptsicherung überprüfen. • Ist der Netzstecker eingesteckt? ► Ziehen Sie den Netzstecker, um die Steuerelektronik in den Ausgangszustand zurückzusetzen. Warten Sie etwa 15 - 20 Sekunden, bevor Sie den Netzstecker wieder einstecken.
- Seite 13 Abluft- oder Umluftbetrieb? Umluftbetrieb Abluftbetrieb Bei Abluftbetrieb (empfohlen) wird der Wrasen über ein Abluftsystem mit Mauerkasten ins Freie geführt. Achtung! Bei gleichzeitigem Betrieb der Dunst- abzugshaube im Abluftbetrieb und einer Feuerstätte darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer als 4 Pa (4 x 10 bar) werden.
- Seite 14 Hinweise zu baulichen Voraussetzungen Für die Montage der Dunstabzugshaube im Abluft- Beim Verlegen der Abluftleitung sollte Folgendes betrieb beachten Sie bitte folgende Hinweise: beachtet werden: • Kurze, gerade Abluftstrecken wählen. • In Aufstellräumen ohne offene Feuerstelle sollte der Querschnitt der Zuluftöffnung mindestens so groß wie • Möglichst wenige Rohrbögen verwenden. der Abluftquerschnitt sein, damit kein Unterdruck ent- steht und die Dunstabzugshaube gut funktionieren • Verlegen der Rohre nicht in spitzen Winkeln, sondern kann.
- Seite 15 Elektroanschluss Wichtige Hinweise Die Dunstabzugshaube wird ab Werk mit Netzanschluss- • Aus Sicherheitsgründen muss bei diesem Modell der leitung und Netzstecker ausgeliefert. Sie kann damit an Abstand zwischen Haubenunterseite und Kochfläche jede vorschriftsmäßig installierte und abgesicherte der Kochstelle Schutzkontaktsteckdose (230 V / 50 Hz Wechselspan- - bei Elektrokochstellen mindestens 45 cm betragen nung) angeschlossen werden.
- Seite 16 Übersicht Lieferumfang Netzstecker Teleskopschacht Grundschacht Haubenkörper mit Motorblock Bedienfeld Abdeckung Randabsaugung Montageblech für Teleskopschacht Abluftstutzen Schraube 5 x 40 mm 10 Dübel 8 x 40 mm 11 Schraube 3,9 x 9,5 mm 12 Reduzierstück 150/120 mm Haubenkörper, Motorblock, Abdeckung der Randabsaugung und Abluftstutzen bilden bei diesem Modell eine Einheit und sind nicht ohne Weiteres trennbar.
- Seite 17 Montageskizze...
- Seite 18 Wandmontage ► Beide Schrauben 5 x 40 mm (9) in „A“ fest anziehen. ► Ermitteln Sie unter Berücksichtigung der erforderlichen Mindestabstände zum Kochfeld die Position der bei- ► Abschließend 2 Schrauben 5 x 40 mm (9) in den Bohrungen „A“. Dübel 8 x 40 mm (10) „B“ einsetzen und festziehen. ► Erstellen Sie zwei Bohrungen „A“...
- Seite 19 Luftschlauch montieren Netzanschluss herstellen (nur bei Abluftbetrieb) ► Stecken Sie den Netzstecker des Gerätes in die dafür vorgesehene Steckdose. Verwenden Sie für die Verbindung mit dem Wand- durchbruch ein Kunststoffrohr oder einen Abluftschlauch Nachdem alle Montagearbeiten beendet sind, können Sie Ø 150 mm (min. Ø 120 mm; nicht im Lieferumfang). die Stromversorgung für die Steckdose der Dunstab- zugshaube wieder einschalten.
- Seite 20 Schachtmontage ► Schutzfolien entfernen. Raumdecke Den aus Grundschacht (3) und Teleskopschacht (2) bestehenden Schacht folgendermaßen zusammenset- zen: Für Umluftbetrieb: ► Teleskopschacht (2) so einsetzen, dass die Luft- austrittsschlitze oben sind. Für Abluftbetrieb: ► Teleskopschacht (2) mit den Luftaustrittsschlitzen nach unten einsetzen. Die Luftaustrittsschlitze sind dann verdeckt.
- Seite 21 Inbetriebnahme Technische Daten Nach vollständiger Montage der Dunstabzugshaube: • Bitte alle Kartonagen aus der Dunstabzugshaube ent Spannung: 230 V ~ fernen und alle Schutzfolien von den Edelstahlflächen abziehen. Frequenz: 50 Hz • Einen Funktionstest durchführen (siehe Kapitel „Bedienung der Haube”). Motorleistung: 275 W • Dem Kunden diese Bedienungsanleitung übergeben Anzahl der Normalstufen: und ihn speziell auf das Löschen der Reinigungs- anzeige (blinkende Anzeige „F”) hinweisen.
- Seite 22 Produktdatenblatt nach EU-Verordnungen 65/2014 und 66/2014 Lito² 60 S / W...
- Seite 23 Produktdatenblatt nach EU-Verordnungen 65/2014 und 66/2014 Lito² 75 S / W...
- Seite 24 Produktdatenblatt nach EU-Verordnungen 65/2014 und 66/2014 Lito² 90 S / W...
- Seite 25 Produktdatenblatt nach EU-Verordnungen 65/2014 und 66/2014 Lito² 60 S Lito² 60 W 8767 64 8767 64 8766 64 8766 64...
- Seite 26 Produktdatenblatt nach EU-Verordnungen 65/2014 und 66/2014 Lito² 75 S Lito² 75 W 8767 79 8767 79 8766 79 8766 79...
- Seite 27 Produktdatenblatt nach EU-Verordnungen 65/2014 und 66/2014 Lito² 90 S Lito² 90 W 8767 94 8767 94 8766 94 8766 94...
- Seite 28 Abmessungen Lito² 60 / 75...
- Seite 29 Abmessungen Lito² 90...
- Seite 30 Durchmesser von 150 mm empfohlen. Dies gilt zu jeder Jahreszeit und bei jeder Witterung!! Die ORANIER-Garantie ist nur dann gültig, wenn die Dunstabzugshaube fachmännisch an ein 125er- oder Bitte beachten Sie, dass die Dunstabzugshaube bereits 150er-Abluftsystem angeschlossen ist.
- Seite 31 Dunstabzugshauben im Abluftbetrieb - Tipps und Tricks Das Material des Abluftkanals hat hohen Einfluss auf die Viele Mauerkästen haben aber starre Lamellen. Leistung einer Dunstabzugshaube. Feststehende Hier können erhebliche Leistungsverluste entstehen: Abluftrohre aus Kunststoff sind flexiblen Alu-Flex- Schläuchen in jedem Fall vorzuziehen. Bei Alu-Flex- Schläuchen muss darauf geachtet werden, dass diese nicht flach gedrückt werden (speziell in den Bögen) und keine Knicke aufweisen.
- Seite 32 Dunstabzugshauben im Abluftbetrieb - Tipps und Tricks Geräusche Kondenswasserbildung Die Dunstabzugshaube soll an einer gemauerten Wand Die Außenflächen der Dunstabzugshaube sind zu Koch- befestigt werden. Holzwände / Gipskartonwände / Stän- beginn deutlich kälter als der Kochdunst, daher ist es nor- derwände o.ä.
- Seite 33 Dunstabzugshauben im Umluftbetrieb - Tipps und Tricks Geräusche Kondenswasserbildung Im Umluftbetrieb sind die Betriebsgeräusche generell Die Außenflächen der Dunstabzugshaube sind zu Koch- deutlich höher als im Abluftbetrieb. Hauptgründe sind beginn deutlich kälter als der Kochdunst, daher ist es nor- hierfür der zusätzliche Aktivkohlefilter und der Austritt mal, dass sich, insbesondere bei Dunstabzugshauben mit der Umluft durch die Schlitze im Teleskopschacht.
- Seite 34 Hinweise zur Entsorgung Kundendienst In Übereinstimmung mit den Anforderungen der Damit unser Kundendienst Reparaturen sorgfältig vorbe- Europäischen Richtlinie 2012/19/EU über Elektro- und reiten und die benötigten Ersatzteile bereitstellen kann, Elektronik-Altgeräte (WEEE) ist auf dem vorliegenden benötigen wir folgende Informationen: Produkt und der Bedienungsanleitung das Symbol einer durchgestrichenen Abfalltonne abgebildet.
- Seite 35 Kaufvertrag gegenüber dem Endabnehmer unter den nutzung (z.B. Schäden durch Abschrecken mit nachstehenden Bedingungen Werksgarantie: Wasser, überlaufende Speisen, Kondenswasser, Die ORANIER-Garantie erstreckt sich auf die unent- Überhitzung). Haarrissbildung bei emaillierten oder geltliche Instandsetzung des Gerätes bzw. der bean- kachelglasierten Teilen ist kein Qualitätsmangel.
- Seite 36 Telefon +49 (0) 2771 2630-355 • Kühl- und Gefriergeräte Telefax +49 (0) 2771 2630-351 E-Mail service-kt@oranier.com • Geschirrspülmaschinen • Standherde Gas und Elektro • Koch- und Backstationen ORANIER Heiz- und Kochtechnik GmbH Niederlassung Österreich Blütenstraße 15/4 A-4040 Linz E-Mail info-kuechentechnik@oranier.com www.oranier.com Vertrieb: Telefon +49 (0) 2771 2630-150 Telefax +49 (0) 2771 2630-348 E-Mail vertrieb-kt@oranier.com...
