Inhaltszusammenfassung für Lamilux CI-System

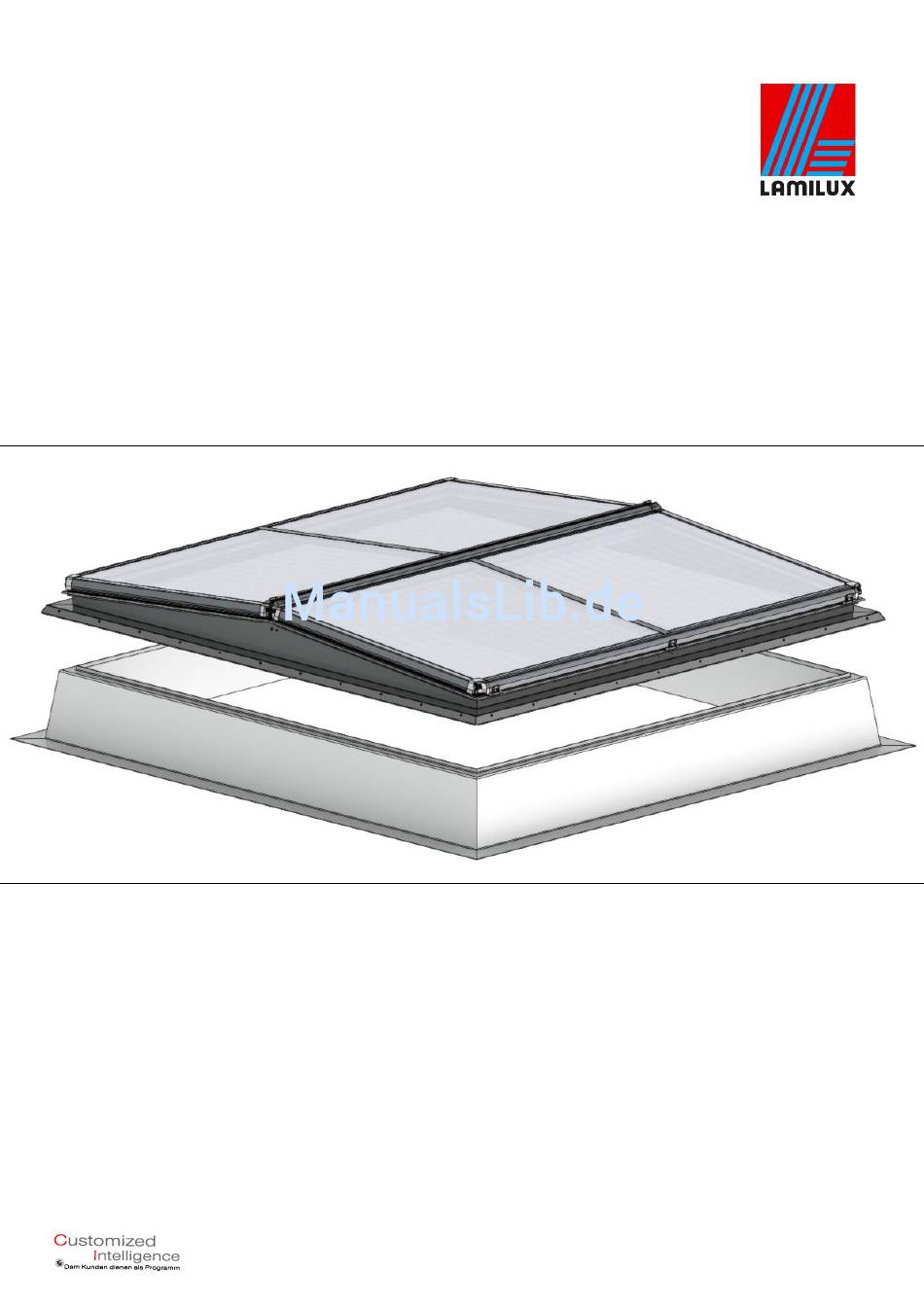

- Seite 1 Art.-Nr.:302943 LAMILUX CI-System Rauchlift Twin Montageanleitung LAMILUX CI-System Smoke Lift Twin Installation Manual Stand September 2016...
- Seite 2 Rauchlift Twin Befestigung auf Unterbau – allgemein Mounting at Substructure – General Unterkonstruktion Befestigungsmittel Bezeichnung Artikel-Nr. Bohrung Holzbohle Holzschraube JA3-6,5x50-E16/2 202079 Ø 7 Stahlbeton Schraubendübel SDF-KB-10Vx50-V 304578 Ø 10,5 Porenbeton Schraubendübel SDP-KB-10Gx80-V 210750 Ø 10,5 Stahl 0,63 – 1,4mm Dichtschraube JA3-6,5x32-E16/2 302613 Ø...
- Seite 3 09/2016 Gewichte und Transport Weight and Transport mit Aufsatzkranz/ With upstand Größe/ Size ohne Aufsatzkranz/ Durchsturzgitter/ Fall [cm] Without upstand through grid 120/80 37 kg + 13 kg 150/100 49 kg + 21 kg + 32 kg + 20 kg 180/120 56 kg + 25 kg...
- Seite 4 Rauchlift TWIN / Smoke Lift TWIN Lieferung ohne Aufsatzkranz Delivery without Upstand Lieferumfang Scope of Supply Rauchlift Twin/ Dichtband 15mm x 10mm/ Smoke Lift Twin Sealing tape 15mm x 10mm [206081] Optional Optional Unterkonstruktion aus Unterkonstruktion aus Holz Unterkonstruktion aus Unterkonstruktion aus GFK Stahl/ Aluminium Substructure of wood...
- Seite 5 09/2016 Montage Installation Beton Stahl/ Alu Holz oder/ oder/ Concrete Steel/ Wood aluminium oder/or oder/or Schnitt/ Section vorbohren Pre-drilling Rauchlift Twin Montageanleitung...
- Seite 6 Rauchlift TWIN / Smoke Lift TWIN Lieferung mit Aufsatzkranz Delivery with Upstand Lieferumfang Scope of Supply Rauchlift Twin mit Aufsatzkranz/ Smoke Lift TWIN with upstand Optional Optional Unterkonstruktion aus Unterkonstruktion aus Holz Unterkonstruktion aus Unterkonstruktion aus GFK Stahl/ Aluminium Substructure of wood Beton Substructure of GRP Substructure of steel/...
- Seite 7 09/2016 Montage Installation Beton Stahl/ Alu Holz Concrete Steel/ oder/ oder/ Wood aluminium oder/or oder/or vorbohren Pre- drilling Bauanschluss/ Structure attachment Prinzipdarstellung! Dachabdichtungsarbeiten sind nach den entsprechenden Fachregeln durch den Dachdecker auszuführen. Basic principle! According to the relevant rules, the work of roof waterproofing has to be executed by the roofer.
- Seite 8 Einstellen der Traverse / Adjustment of the Traverse Einstellen der Traverse Adjument of the Traverse Benötigte Hilfsmittel Required Tools oder/...
- Seite 9 09/2016 Montage und Anschluss Montage and Connection Rauchlift Twin Montageanleitung...
- Seite 10 Öffner / Opener Anschluss Pneumatikzylinder – Nur Auf Connection Pneumatic Cylinder – Open only Lieferumfang Scope of Supply -Flasche [208818] -bottle [200818] Anschluss Pneumatikzylinder – Auf/Zu Connection Pneumatic Cylinder – Open/close Lieferumfang Scope of Supply -Flasche [208818] -bottle [200818] Anschluss Pneumatikzylinder – mit bauseitiger Druckluft Connection pneumatic cylinder –...
- Seite 11 09/2016 Anschluss Elektromotor Connection Electric Motor blau/ blue braun/ brown blau/ blue braun/ brown Rauchlift Twin Montageanleitung...
- Seite 12 Öffner Zusätzlicher Lüftungsmotor Additional Ventilation Motor Lieferumfang Scope of Supply oder/ oder/ Motorkonsole [215798] Motorkonsole [300818] Motorkonsole [300817] Motor console [215798] Motor console [300818] Motor console [300817] oder/ oder/ oder/ JMB/ JMBB inkl. Befestigungs- mittel PVZ inkl. Befestigungsmittel Jo65 inkl. Befestigungsmittel JMB/JMBB incl.
- Seite 13 09/2016 Montage Installation oder/or oder/or oder/or oder/or oder/or Rauchlift Twin Montageanleitung...
-
Seite 14: Wartung Und Pflege
Teile regelmäßig geölt und gefettet werden. RWA-Anlagen: RWA-Anlagen sind sicherheitstechnische Anlagen und müssen nach DIN 18 232 einmal jährlich gewartet werden. LAMILUX führt diese Wartungen durch und bietet Wartungsverträge an. LAMILUX Tel.: 09283/595-0 Heinrich Strunz GmbH Fax. -
Seite 15: Maintenance And Care
Condition on delivery: As a general rule, LAMILUX daylight elements are pre-assembled at the factory as far as possible. Storage: Daylight elements should be stored in their packaging under a cover in a dry place until just before they are installed in order to protect them from dirt, damage, etc.. - Seite 16 Prüfstücke in den für die Prüfung vorgesehenen Abmessungen. Eine weitergehende Garantie für technische Werte wird nicht übernommen. Dies gilt insbesondere für veränderte Einbausituationen oder wenn Nachmessungen am Bau erfolgen. LAMILUX Heinrich Strunz GmbH Zehstraße 2 . Postfach 1540 . 95111 Rehau . Tel.: +49 (0) 92 83 / 5 95-0 . Fax +49 (0) 92 83 / 5 95-29 0...
