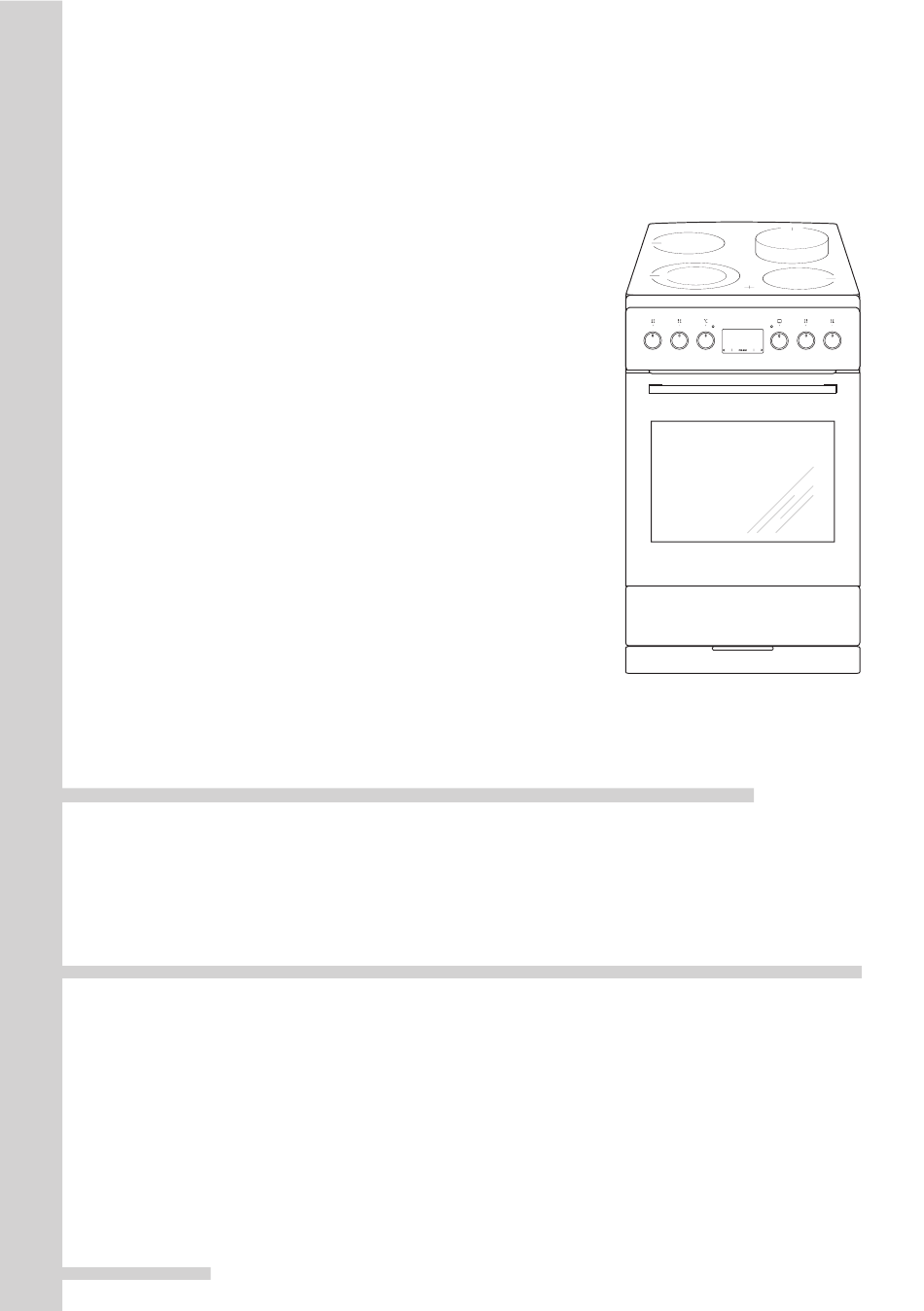

- Seite 1 5022CE3.313EHiTsDpHbQ(Cr) / SHC 11504 R 5022CE3.313EHiTsDpHbQ(Sm) / SHC 11503 SM (D) BEDIENUNGSANLEITUNG........2 (F) NOTICE D’UTILISATION........34 IO-CFS-0537 / 8071771 (01.2018 / v1)
- Seite 2 SEHR GEEHRTER KUNDE, Der Elektroherd verbindet außergewöhnliche Bedienungsfreundlichkeit mit perfekter Ko- chwirkung. Wenn Sie sich mit dieser Bedienungsanleitung vertraut gemacht haben, wird die Bedienung des Geräts kein Problem sein. Bevor der Elektroherd das Herstellerwerk verlassen konnte, wurde er eingehend auf Sicherheit und Funktionstüchtigkeit überprüft.
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Sicherheitshinweise ......................4 Bedienelemente ......................... 9 Ihr Herd stellt sich vor...................... 10 Installation ..........................11 Bedienung ......................... 14 Backen und Braten – Praktische Hinweise ..............23 Testgerichte.........................25 Allgemeine Pflegehinweise ..................... 27 Wenn’s mal ein Problem gibt ................... 32 Technische Daten ......................33... -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE Achtung. Das Gerät und seine zugänglichen Teile werden während der Benutzung heiß. Seien Sie beim Berühren sehr vorsichtig. Kinder unter 8 Jahren sollten sich nicht in der Nähe des Geräts aufhalten. Das Gerät darf von Kindern nur unter Aufsicht benutzt werden. Das Gerät darf von Kindern (ab einem Alter von 8 Jahren) sowie von Personen, die nicht im vollen Besitz ihrer körperli- chen, sensorischen oder geistigen Fähigkeiten sind nur unter... - Seite 5 SICHERHEITSHINWEISE Starke Erhitzung des Geräts während des Betriebs. Seien Sie vorsichtig und vermeiden Sie das Berühren der heißen Innenteile des Geräts. Zugängliche Teile können bei Be nut zung heiß werden. Kin- der fern halten. Achtung. Verwenden Sie zur Reinigung der Kochfläche keine aggressiven Putzmittel oder scharfen Metallgegen- stände, die die Oberfläche beschädigen könnten (Entstehung von Sprüngen oder Brüchen).
- Seite 6 SICHERHEITSHINWEISE Andere Haushaltsgeräte samt ihren Anschlusskabeln dürfen den Backofen nicht berühren oder auf den Kochflächen aufliegen, da deren Isolierung nicht hitzebe- ständig ist. Kochplatte von Verschmutzungen und übergelaufenem Kochgut freihalten. Dies betrifft insbesondere Zucker, der mit dem Glaskeramik-Kochfeld reagiert und da- durch eine bleibende Beschädigung verursachen kann.
-
Seite 7: Unsere Energiespartipps
UNSERE ENERGIESPARTIPPS mit Geschirr überdeckten) Halogen- Starke Erhitzung des Ge- Kochflächen schauen. räts während des Betriebs. Kochgeschirr mit einem Gewicht über 15 Seien Sie vorsichtig und kg darf nicht auf die geöffnete Backofen- vermeiden Sie das Berühren tür und Kochgeschirr mit einem Ge- der heißen Innenteile des Herdes. - Seite 8 AUSPACKEN AUSSERBETRIEBNAHME Für den Transport haben wir Nach Beendigung der Be- das Gerät durch die Verpak- nutzung des Geräts darf es kung gegen Beschädigung nicht zusammen mit dem ge- gesichert. Nach dem Aus- wöhnlichen Hausmüll entsorgt packen entsorgen Sie bitte werden, sondern ist an eine umweltfreundlich die Verpak- Sammel- und Recyclingstelle...
-
Seite 9: Bedienelemente
BEDIENELEMENTE 3, 4 5, 6 1 Backofen-Temperaturregler 2 Backofen-Funktionsregler 3, 4, 5, 6 Schalter für Kochflächen 7 Kontrollleuchte (Heizunganzeige) L 8 Kontrollleuchte (Betriebsanzige) R 9 Türgriff 10 Geschirrkasten 11 Glaskeramik-Kochfeld 12 Zeit schaltuhr... -
Seite 10: Ihr Herd Stellt Sich Vor
IHR HERD STELLT SICH VOR Glaskeramik-Kochfeld Ausstattung des Herdes Backblech* Grillrost (Gitterrost) Bratblech* Backblechträger *vorhanden nur bei einigen Modellen... -
Seite 11: Installation
INSTALLATION Montage der Sicherung gegen Umkippen Der richtige Einbauort des Kochherdes Der Küchenraum sollte trocken und luftig Die Sicherung wird montiert, um das Umkip- sein und eine gute Belüftung haben; die pen des Kochherdes zu verhindern. Dank Aufstellung des Gerätes sollte einen der Sicherung, mit der gegen Umkippen des freien Zugang zu allen Steuerelementen Kochherdes geschützt wird, sollte das Kind... - Seite 12 INSTALLATION Achtung! Der Anschluss an das Stromnetz darf nur durch eine autorisierte Elektro- fachkraft erfolgen, die beim örtlichen Energieversorgungsunternehmen zugelassen ist. Nicht autorisierte Personen dürfen keine willkürlichen Veränderungen oder Änderungen an der Elektroinstallation vornehmen. Hinweise für die Elektrofachkraft Das Gerät ist für den Anschluss an Dreh- und Wechselstrom (400V 3N~50Hz) ausgelegt.
-
Seite 13: Anschluss-Schaltplan
INSTALLATION Anschluss-Schaltplan Schema möglicher Anschlüsse Achtung! Spannung der Heizelemente 230V. Empfohlene Art der Anschluss- leitung Achtung! Im Falle jedes der Anschlüsse ist der Schutzleiter vom Netz mit der Klemme PE verbunden werden. Bei 230V Netz Einphasenanschluss mit Be- 1/N~ trieb snull. Brücken verbinden die Klemmen H05VV-F3G4 1-2-3 sowie Klemmen 4-5 Schutzleiter auf 2/N~... -
Seite 14: Bedienung
BEDIENUNG Vor der ersten Inbetriebnahme Wichtig! des Gerätes Bei Backöfen mit Zeitschaltuhr Ts erscheint nach dem Netzanschluss vorhandene Verpackungsteile vom Koch- in der Zeit-Anzeige die Uhrzeit „0.00”. feld und vom Backofen entfernen, Schublade Aktuelle Uhrzeit auf der Zeitschalt- entleeren, Backofen-Innenraum und Kochfeld uhr einstellen. -
Seite 15: Schalter Für Kochflächen
BEDIENUNG Schalter für Kochflächen Das richtige Koch- und Backgeschirr Die Bodengröße und -form des richtigen Kochgeschirrs sollte der Fläche der jeweiligen Koch fläche möglichst genau angepasst sein. Für Bratpfannen und ähnliches Geschirr kann die eigens vergrößerte Kochfläche mit den Maßen 140x250 verwendet werden. Geschirr mit konvex oder konkav geformtem Boden darf nicht verwendet werden. - Seite 16 BEDIENUNG Vergrößerte Kochfläche einschalten Restwärmeanzeige Wichtig! Wenn die Temperatur einer Kochfläche 50°C Das Einschalten der Kochfläche darf übersteigt, wird dies durch das Leuchten nur durch das Drehen des Reglers eines entsprechenden Restwärmeanzeige- im Uhrzeigersinn erfolgen. Das Ein- feldes signalisiert. schalten in der Gegenrichtung kann Das Leuchten der Restwärmeanzeige warnt den Regler beschädigen.
- Seite 17 BEDIENUNG Elektronische schaltuhr Achtung! Ohne eingestellte Uhrzeit ist die Backofenfunktion unmöglich. Timer -Kennzeichnung von Betriebsfunktionen Zeitdauer ist im Bereich von 1 Minute bis 23 Stun den und 59 Minuten. Um den Timer ein zu stel len, sind folgende Tä tig kei ten durch- - Anwahltaste für Betriebsfunktionen MENU zu füh ren:...
- Seite 18 BEDIENUNG Automatischer betrieb Halbautomatischer betrieb Wenn der Backofen für eine vor ge ge be ne Wenn der Backofen in einem vor ge ge be nen Be triebs dau er ein- und in einem fest ge leg ten Zeitpunkt abgeschaltet werden soll, sind fol- Zeit punkt ausgeschaltet wer den soll, dann gen de Tätigkeiten durch zu füh ren: sind die Betriebsdauer und der Zeit punkt der...
- Seite 19 BEDIENUNG EINSTELLUNGEN LÖSCHEN Knebelgriffe der Backofenfunktionen und der Temperatur in die gewünschten Po si tio- nen bringen, bei denen der Back ofen be trie- Die Einstellungen der Timer oder die Funk ti on ben werden soll. des au to ma ti schen Betriebs kön nen je der zeit Die Betriebsfunktion leuchtet, der gelöscht werden.
- Seite 20 BEDIENUNG Backofenfunktionen Nullstellung Backofen mit Umluft Unabhängige Backofen-Beleuch- (Heißluft + Ventilator) tung Der Backofen kann mit Unterhitze und Obe- Durch das Drehen des Reglers auf rhitze, Grillhitze und Heißluftheizung erwärmt diese Stellung wird der Backofen- werden. Die Steuerung erfolgt mit Hilfe des Innenraum beleuchtet.
- Seite 21 BEDIENUNG Heißluft und Unterhitze Unterhitze Durch Drehen des Reglers auf diese Wurde der Regler auf diese Position Position werden Heißluft und Unterhit- gedreht, erfolgt das Vorheizen des ze eingeschaltet und die Temperatur Backofens nur bei eingeschalteter im unteren Bereich des Backofens Unter¬hitze.
- Seite 22 BEDIENUNG Es wird empfohlen: Grillen die Dicke der zu grillenden Fle isch por tion Beim Grillen wird das Gericht mit tels der In- von 2 - 3 cm nicht zu über schre iten, frarotstrahlen vom er hitz ten Gril l he ize le ment Fleisch- und Fi sch spe isen vor dem ...
-
Seite 23: Backen Und Braten - Praktische Hinweise
BACKEN UND BRATEN - PRAKTISCHE HINWEISE BACKEN UND BRATEN - PRAKTISCHE HINWEISE Gebäck ● Zum Backen verwenden Sie am besten die mitgelieferten Bleche. ● Es können auch handelsübliche Formen und Bleche verwendet werden, die im Backofen auf den Gitterrost zu stellen sind. Zum Backen eignen sich am besten schwarz lackierte Bleche, die sich durch gute Wärmeübertragung auszeichnen und die Backzeit verkürzen. -
Seite 24: Backen Im Backofen - Praktische Hinweise
BACKEN IM BACKOFEN – PRAKTISCHE HINWEISE Backofen mit Umluft (Heißluft + Ventilator) Art des Backens Backofen-Funk- Temperatur Stufe Zeit [Min.] oder Bratens tion 160 - 200 2 - 3 30 - 50 160 - 170 25 - 40 155 - 170 25 - 40 200 - 230 2 - 3... -
Seite 25: Testgerichte
TESTGERICHTE. Nach Norm EN 60350-1. Backen Gericht Zubehör Stufe Heizfunktion Temperatur Backdauer (Min.) Gebäckblech 160 - 170 25 - 40 Gebäckblech 155 - 170 25 - 40 Gebäckblech 155 - 170 25 - 40 Kleine Kuchen 2 + 4 2 - Gebäck- Gebäckblech blech oder 155 - 170... - Seite 26 TESTGERICHTE Nach Norm EN 60350-1. Grillen Gericht Zubehör Stufe Heizfunk- Temperatur Zeit tion (Min.) Grillrost 1,5 - 2,5 Weißbrot- Toasts Grillrost 2 - 3 Grillrost + Bratenblech Rindfleisch- (Zum Auf- 4 - Grillrost 1 Seite 10 - 15 Burger fangen von 3 - Bratenblech 2 Seite 8 - 13 abtropfendem...
-
Seite 27: Allgemeine Pflegehinweise
ALLGEMEINE PFLEGEHINWEISE Die Pflege und ständige Reinhaltung des Achtung! Die scharfe Schneide Herdes sowie dessen richtige Wartung haben ist immer durch die Verschiebung einen wesentlichen Einfluss auf die Verlänge- des Halters (Daumendruck) zu si- rung der einwandfreien Funktionstüchtigkeit chern. Beim Benutzen vorsichtig des Gerätes. -
Seite 28: Auswechseln Der Backofen-Beleuchtung
ALLGEMEINE PFLEGEHINWEISE Backofen Auswechseln der Backofen- Beleuchtung ● Den Backofen nach jedem Gebrauch Um Stromstöße zu vermeiden, vor dem reinigen. Bei der Reinigung die Backofen- Wechsel den Herd ausschalten. Beleuchtung einschalten, um dadurch eine bessere Sicht im Arbeitsbereich zu Alle Drehschalter in der Schalterblende bekommen. - Seite 29 ALLGEMEINE PFLEGEHINWEISE Die Backöfen, die mit dem Buchstaben D Die mit den Buchstaben Dp gekennzeich- gekennzeichnet wurden, wurden mit leicht neten Backöfen verfügen über nicht ros- ausbaubaren Blechträgern ausgerüstet. tende Auszüge, die an den Blechträgern Um diese zur Reinigung herausnehmen befestigt sind.
-
Seite 30: Backofentür Aushängen
ALLGEMEINE PFLEGEHINWEISE Herausnahme der inneren Scheibe Backofentür aushängen 1. Mit Hilfe eines flachen Schraubendre- hers die obere Türleiste herausheben, indem sie fein an den Seiten angehoben Zum Reinigen und für einen besseren Zu- wird (Abb. B). gang zum Backofen-Innenraum lässt sich die 2. - Seite 31 ALLGEMEINE PFLEGEHINWEISE 3. Innere Scheibe aus den Befestigungen (im unteren Bereich der Tür) nehmen. Zeichnung D und D1. 4. Die Scheibe mit warmem Wasser und einer kleinen Menge Reinigungsmittel abwaschen. Zwecks erneuter Montage der Scheibe sind oben genannte Handlungen in um- gekehrter Reihenfolge auszuführen.
-
Seite 32: Wenn's Mal Ein Problem Gibt
WENN´S MAL EIN PROBLEM GIBT In jedem Notfall: Baugruppen des Gerätes ausschalten Stromzufuhr des Geräts abschalten Reparatur anmelden Einige kleine Störungen können vom Benutzer gemäß den in der nachfolgenden Tabelle angegebenen Anweisungen selbst behoben werden: Bevor Sie sich an den Kundendienst oder an die Kundendienst-Servicewerkstatt wenden, lesen Sie bitte die in der Tabelle dargestellten Probleme durch. -
Seite 33: Technische Daten
TECHNISCHE DATEN Nennspannung 230/400V ~ 50 Hz Nennleistung max. 9,2 kW Ausmaße des Geräts (HxBxT) 85 x 50 x 60 cm Grundinformationen Das Produkt erfüllt die Anforderungen der Normen EN 60335-1; EN 60335-2-6, die in der Europäischen Union gelten. Die Angaben auf den Energieeffizienzkennzeichnung für elektrische Backöfen erfolgen nach der Norm EN 60350-1 /IEC 60350-1.
