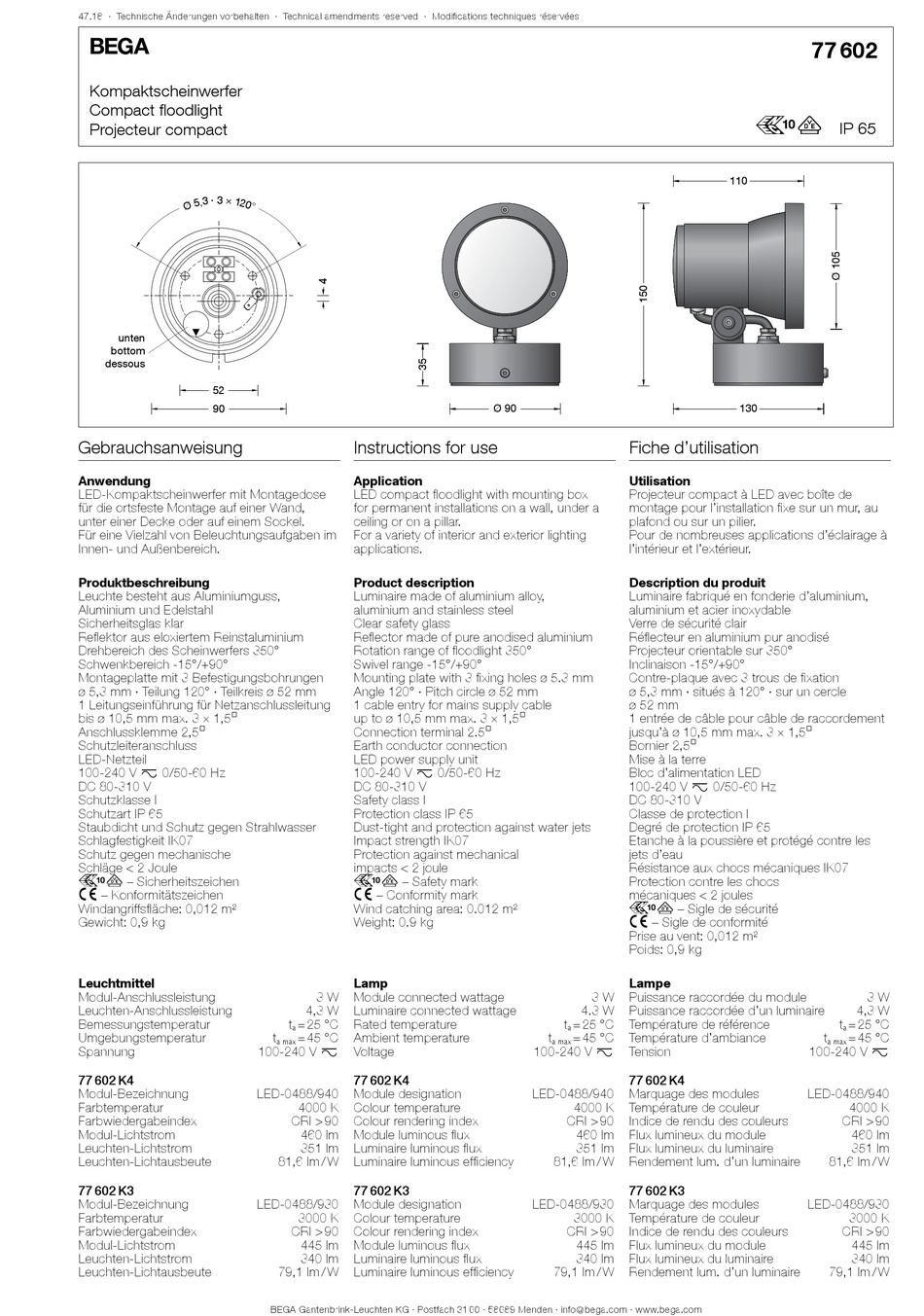

BEGA 77 602 Gebrauchsanweisung

47.18 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Kompaktscheinwerfer
Compact floodlight
Projecteur compact
unten
bottom
dessous
52 52
90 90
Gebrauchsanweisung
Anwendung
LED-Kompaktscheinwerfer mit Montagedose
für die ortsfeste Montage auf einer Wand,
unter einer Decke oder auf einem Sockel.
Für eine Vielzahl von Beleuchtungsaufgaben im
Innen- und Außenbereich.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Sicherheitsglas klar
Reflektor aus eloxiertem Reinstaluminium
Drehbereich des Scheinwerfers 350°
Schwenkbereich -15°/+90°
Montageplatte mit 3 Befestigungsbohrungen
ø 5,3 mm · Teilung 120° · Teilkreis ø 52 mm
1 Leitungseinführung für Netzanschlussleitung
bis ø 10,5 mm max. 3 × 1,5@
Anschlussklemme 2,5@
Schutzleiteranschluss
LED-Netzteil
100-240 V x 0/50-60 Hz
DC 80-310 V
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK07
Schutz gegen mechanische
Schläge < 2 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Windangriffsfläche: 0,012 m²
Gewicht: 0,9 kg
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
Spannung
77 602 K4
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
77 602 K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Instructions for use
Application
LED compact floodlight with mounting box
for permanent installations on a wall, under a
ceiling or on a pillar.
For a variety of interior and exterior lighting
applications.
Product description
Luminaire made of aluminium alloy,
aluminium and stainless steel
Clear safety glass
Reflector made of pure anodised aluminium
Rotation range of floodlight 350°
Swivel range -15°/+90°
Mounting plate with 3 fixing holes ø 5.3 mm
Angle 120° · Pitch circle ø 52 mm
1 cable entry for mains supply cable
up to ø 10,5 mm max. 3 × 1,5@
Connection terminal 2.5@
Earth conductor connection
LED power supply unit
100-240 V x 0/50-60 Hz
DC 80-310 V
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK07
Protection against mechanical
impacts < 2 joule
r – Safety mark
c – Conformity mark
Wind catching area: 0.012 m²
Weight: 0.9 kg
Lamp
3 W Module connected wattage
4,3 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 45 °C Ambient temperature
a max
100-240 V x Voltage
77 602 K4
LED-0488/940 Module designation
4000 K Colour temperature
CRI > 90 Colour rendering index
460 lm Module luminous flux
351 lm Luminaire luminous flux
81,6 lm / W Luminaire luminous efficiency
77 602 K3
LED-0488/930 Module designation
3000 K Colour temperature
CRI > 90 Colour rendering index
445 lm Module luminous flux
340 lm Luminaire luminous flux
79,1 lm / W Luminaire luminous efficiency
