MISURA M16TB Benutzerhandbuch
Verwandte Anleitungen für MISURA M16TB
Inhaltszusammenfassung für MISURA M16TB

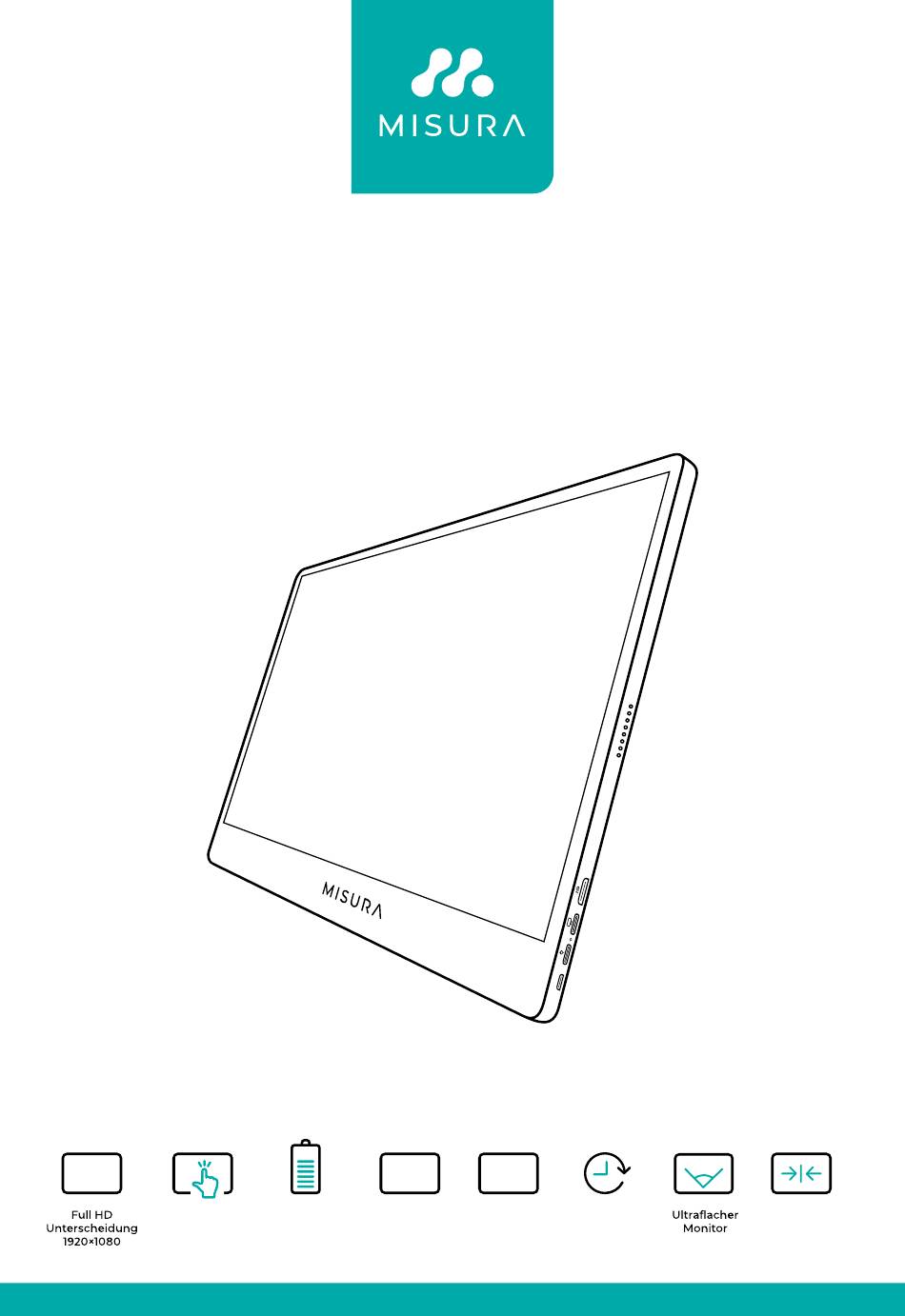

- Seite 1 TRAGBARER MONITOR MIT TOUCHSCREEN 16“ BENUTZERHANDBUCH DEUTSCH Modell: M16TB mit eingebautem Akku 178° 1080 Multi-Gesture Akku Hoher Dynamik Super TFT Arbeitszeit Ultraweiter Touchscreen 8000 mAh bereich Bildschir 3 - 4 Stunden Betrachtungswinkel...
- Seite 2 Copyright © 2020 MISURA Store s. r. o. Alle Rechte vorbehalten. Kein Teil dieses Handbuchs, einschließlich der in diesem Handbuch beschriebenen Produkte und Software, darf vervielfältigt, übertragen, umgeschrieben oder gespeichert werden. in einem Datenspeichersystem zu speichern oder in eine beliebige Sprache zu übersetzen, in welcher Form und mit welchen Mitteln auch immer, mit Ausnahme der vom Käufer zur Sicherung aufbewahrten Unterlagen ohne die schriftliche...
-
Seite 3: Was In Der Schachtel Ist
WAS IN DER SCHACHTEL IST 1. Tragbarer Monitor (FHD) 2. HDMI auf Mini-HDMI 3. USB-C-auf-USB-C-Kabel 4. Benutzerhandbuch 5. QC 3.0 USB-C Kabel und 18W Ladegerät 6. Magnetisches Gehäuse... -
Seite 4: Geräteanordnung
GERÄTEANORDNUNG RECHTE SEITE LINKE SEITE 1. Micro-USB-Anschluss 6. Mini-HDMI-Anschluss Dient zum Anschluss von Tasta- Video/Audio-Eingangsanschluss. tur/Maus (benötigt eventuell 7. Redner USB-A auf Micro-USB-Adapter). Audio. 2. Netzkontrollleuchte 8. Strom 3. USB-C-Anschluss (nur Ein- Drücken und halten Sie die Taste, gangsleistung) 5V, 4A oder um den Monitor aus- und einzus- Quick Charge 18W Eingang. -
Seite 5: Verwendung Der Monitortasten
VERWENDUNG DER MONITORTASTEN Einschalten/Ausschalten: Halten Sie die Netztaste 3 Sekunden lang gedrückt, um das Gerät ein- und auszuschalten. Rückkehr / Ausstieg: Klicken Sie bei geöffnetem Menü auf die Netztaste, um zum Menü zurückzukehren oder es zu verlassen. Menü / Einstellungen anzeigen: Drücken Sie die Radtaste. -
Seite 6: Monitor-Menü-Einstellungen
LEDKONTROLLLEUCHTE EINGANGSANZEIGELEUCHTE Blaue Farbe: ON / Suche nach Eingangsquelle Rote Farbe: Keine Quelle / Standby-Status. Dunkelheit: AUS. NETZKONTROLLLEUCHTE Grüne Farbe: Aufladen / Nicht vollständig aufgeladen. Dunkel: Vollständig aufgeladen. MONITOR-MENÜ-EINSTELLUNGEN BILD • Helligkeit: Wählen Sie eine Helligkeitsstufe zwischen 0 (niedrigste) und 100 (höchste). -
Seite 7: Anschlüsse Und Verbindung
ANDERE • 3D-Ton: Wählen Sie 3D-Sound • Schärfe: Schärfe auswählen • Stummschalten: Einschalten (stummgeschaltet) oder ausschalten (nicht stummgeschaltet). • AugenSchutz: EIN oder AUS. Die Low Blue Light Technology reduziert die Emission von schädlichen blauen Lichtern auf dem Bildschirm, um Ermüdungserscheinungen der Augen zu vermeiden. •... -
Seite 8: Stromversorgung Und Aufladung
STROMVERSORGUNG UND AUFLADUNG Schließen Sie den USB-C-Anschluss an den USB-C Eingangsstromanschluss an: Beachten Sie, dass der Anschluss „Nur Eingangsdaten“ den Monitor nicht aufladen oder mit Strom versorgen kann. Der Monitor kann höchstwahrscheinlich nicht von Ihrem Laptop aufgeladen werden, da er eine Eingangsleistung von QC 18W oder 5V, 4A benötigt, also eine höhere Leistung als PCs und Laptops haben. -
Seite 9: Wie Sie Ihren Monitor
HDMI kann nur Anzeige- und Audiosignale ein- und ausgeben. Allerdings können Sie Touch-Signal arbeiten, wenn Sie sowohl HDMI und USB-C zur gleichen Zeit verbinden. Alternativ können Sie USB 3.0A auf USB-C kann auch Touch-Signal in Verbindung mit HDMI übertragen. Anschluss über USB-C-Port: Sie können mit einem oder mehreren Fingern bis zu 70 Berührungspunkte gleichzeitig nutzen. - Seite 10 USB-C Verbraucht die eingebaute HINWEIS: Prüfen Sie, ob der USB-C-Anschluss Ihres Laptops/ Lebensdauer der Batterie Phones ein vollwertiger USB-C-Anschluss ist. Ihr Gerät sollte ohne Stromzufuhr. Die Touch- Thunderbolt 3.0 oder USB 3.1 Gen2, USB-C DP ALT-MODE unterstützen. Wenn es nur ein USB-C zum Laden ist, wird es nicht -Funktion ist verfügbar.
- Seite 11 USB-C Stromzufuhr optional. Verbraucht die eingebaute Batterielebensdauer ohne Stromzufuhr. Blitzschlag auf HDMI iPhone / iPad Adapter Stromzufuhr optional. Verbraucht die eingebaute Batterielebensdauer ohne Stromzufuhr. HINWEIS: • Die Touchscreen-Funktion ist nur aktiviert, wenn Sie Ihr Gerät über USB-C anschließen, da die HDMI-Verbindung kein Touchsignal ausgibt. •...
-
Seite 12: Fehlerbehebung (Faq)
FEHLERBEHEBUNG (FAQ) 1. Mein Bildschirm lässt sich nicht einschalten, oder ich sehe einen schwarzen/leeren Bildschirm. Wahrscheinlich ist der Akku Ihres Geräts leer, oder Sie schließen Ihr externes Gerät an den Stromversorgungsanschluss und nicht an den Dateneingangsanschluss an. Monitor verwendet einen sehr speziellen Akku, der hinsichtlich Energieeffizienz, Größe und Gewicht optimiert ist. - Seite 13 4. Warum funktioniert der Touchscreen nicht? • Der Touchscreen funktioniert nur auf Geräten, die für den Empfang von Touchscreen-Signalen ausgelegt sind. Einige MacBooks können zum Beispiel keine Touchscreen-Eingaben empfangen. Andere Geräte, die nicht bereits Touchscreen-fähig sind, können ebenfalls kein Touchscreen-Eingangssignal empfangen.
- Seite 14 • Stellen Sie sicher, dass das USB-C-Kabel oder das HDMI-Kabel richtig angeschlossen ist. • Stellen Sie den Monitor nicht in der Nähe anderer magnetischer oder elektrischer Geräte auf, die Störungen verursachen könnten. 9. Das Bild auf dem Bildschirm hat Farbfehler (Weiß sieht nicht weiß aus). •...
-
Seite 15: Spezifikationen
SPEZIFIKATIONEN Modellnummer M16TB Touch-Monitor mit Batterie Panel-Typ Berührungsfunktion Größe Hintergrundbeleuchtung WLED Brithgness 300cd/m2 Kontrast 1200:1 eDP (2 Fahrspuren), eDP1.2 Stellplatz 0.0607×0.1821 mm (H×V) Auflösung 1920×1080 Aspekt 16/9 Reaktionszeit(typ) 30ms Blickwinkel H:85º,V:85º(CR≥ 10) Oberfläche Glänzend Farbe anzeigen 16.7M (8-bit) Modus mit wenig blauem licht / HDR10... - Seite 16 Konformitätserklärung gemäß der EMV-Richtlinie 2014/30/EU zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten in Bezug auf die elektromagnetische Verträglichkeit. Hersteller/Importeur: MISURA Store s.r.o. K Pošte 429/2 252 67 Tuchomerice Person, die für die Fertigstellung der technischen Dokumentation verantwortlich ist: Ing. Jirí Mihel - geschäftsführender Direktor der Gesellschaft...
