WilTec MULTI Montage- Und Bedienungsanleitung Seite 10

DE
MULTI

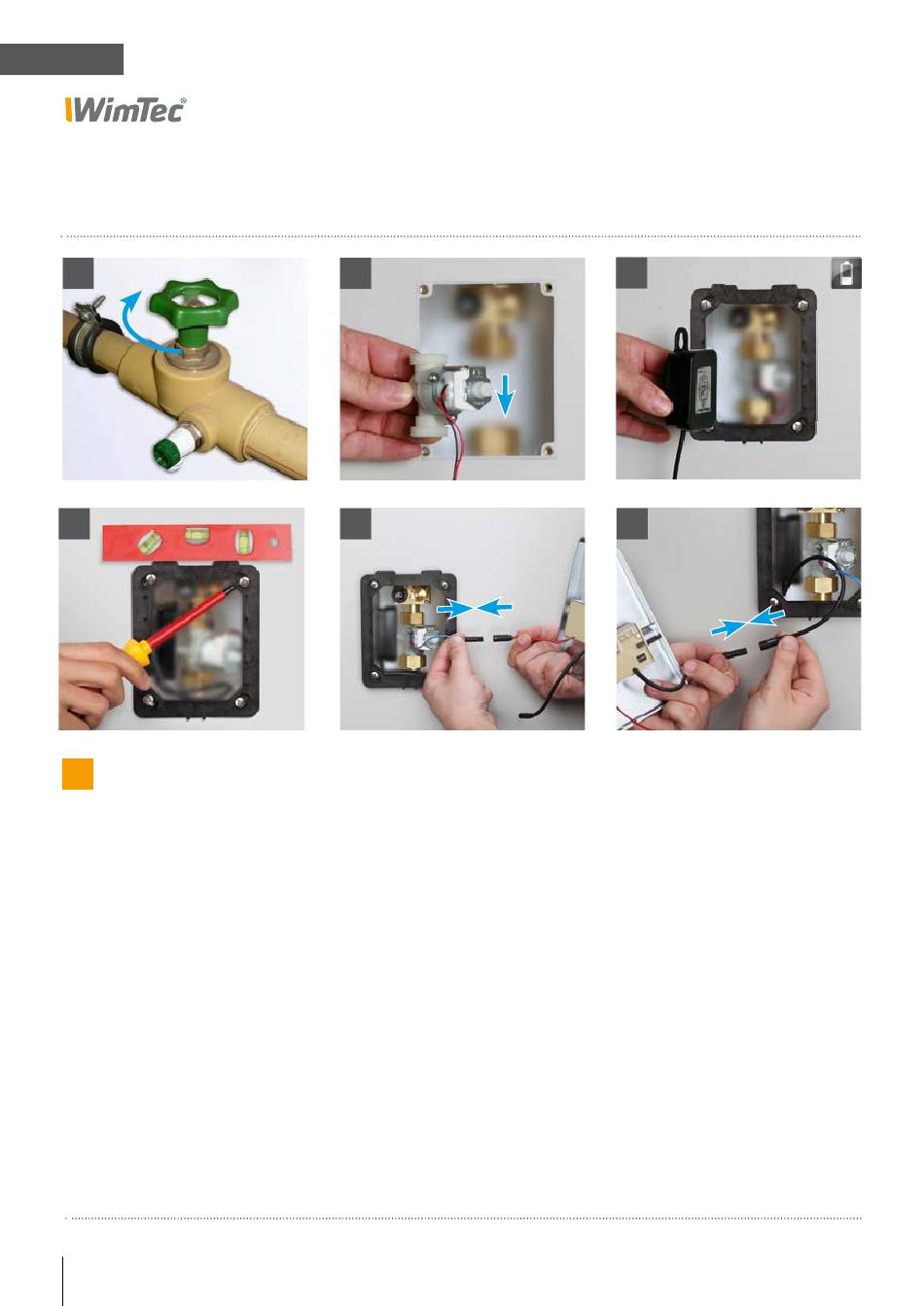

Montage - 9 V Batterieversion
1
4
!
ACHTUNG!
Folgende Schritte unbe-
dingt in beschriebener
Reihenfolge ausführen!
10
2
5
1.
Wasserzuleitung absperren.
Magnetventil mit Dichtungen einsetzen
2.
(Flussrichtung beachten!).
3. Batteriemodul in Rohbauset einschieben.
4. Montagerahmen ausrichten und mit 4 beiliegenden Schrauben
befestigen (M5 x 40 mm). Dabei auf die Kabel-verbindungen
achten und die Kabel nicht quetschen.
5. Magnetventil mit Elektronikmodul verbinden.
6. Batteriemodul mit Elektronikmodul verbinden (Sicherheits-
schließimpuls beim Magnetventil erfolgt).
3
6
