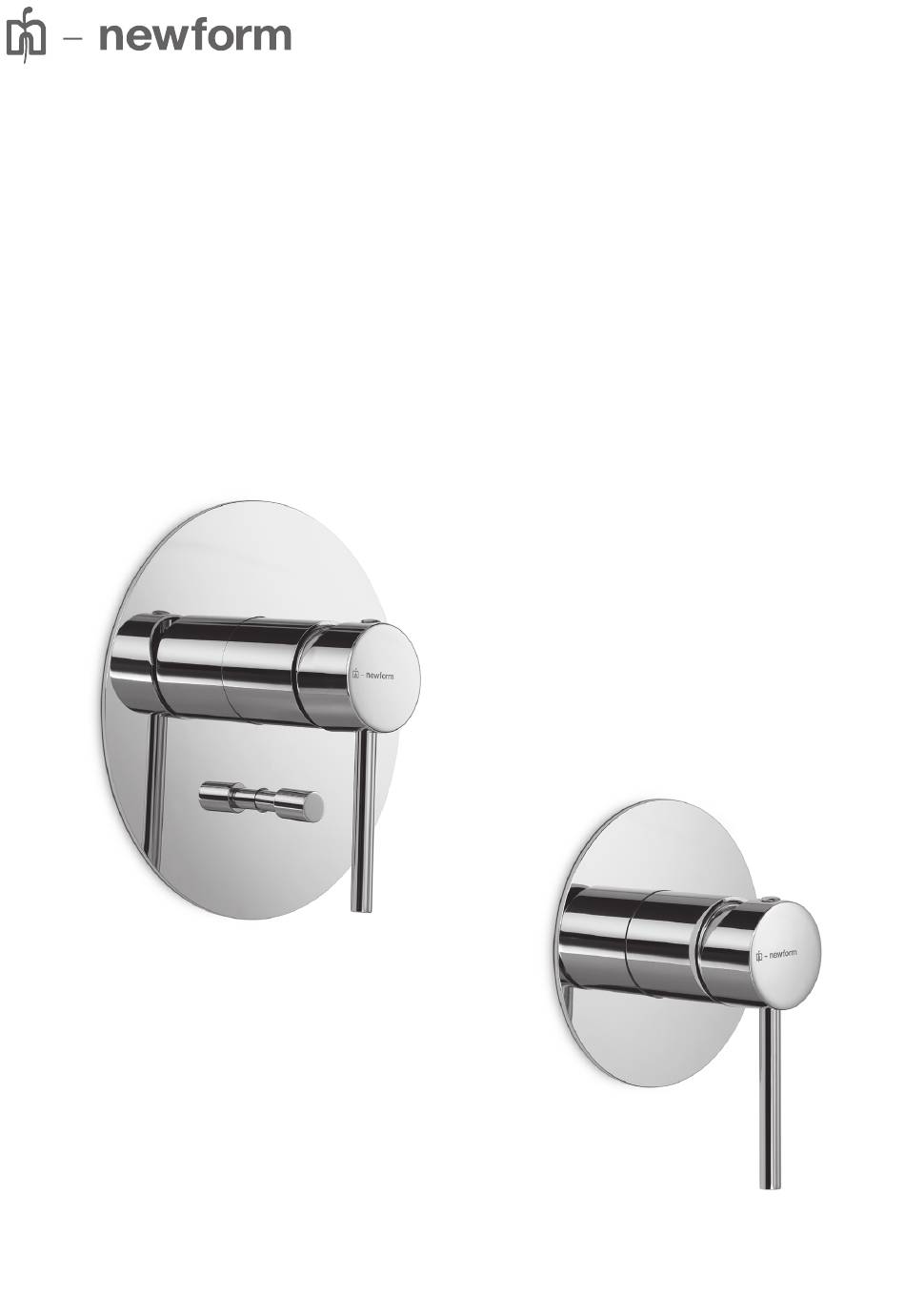

- Seite 1 istruzioni instructions instructions de montage MINI-X Bedienungsanleitung instrucciones 4270E 4275E...
- Seite 2 AVVERTENZE PER L’ USO E LA MANUTENZIONE • Il presente manuale è parte integrante del prodotto. • E’ necessario conservarlo in buono stato e per tutto il ciclo di vita del prodotto. • Vi consigliamo di leggere attentamente il presente manuale e tutte le disposizioni ivi contenute prima di utilizzare e installare il prodotto. •...
- Seite 3 DATI DI RIFERIMENTO_ REFERENCES_ DONNÉES DE RÉFÉRENCE REFERENZANGABEN_ DATOS DE REFERENCIA 4270E 10862 4275E 10863...
- Seite 4 PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE 4270E ATTENZIONE: TESTARE L'IMPIANTO 10862 SENZA RIMUOVERE IL TAPPO- PROTEZIONE IN PLASTICA. ATTENTION: TEST THE INSTALLATION WITHOUT REMOVING THE PLASTIC PROTECTION CAP. ATTENTION: TESTER LE SYSTÈME SANS ENLEVER LA BONDE DE PROTECTION EN PLASTIQUE.
- Seite 5 PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE 4270E 10862 FASE ATTENZIONE: prima di rimuovere il tappo-protezione in plastica, per procedere con l’installazione delle parti esterne, accertarsi che l’impianto sia chiuso. Avvitare la boccola (1), inserire la cartuccia (2), avvitare la ghiera di fissaggio (3) ed inserire il cappuccio (4). Per una corretta chiusura della ghiera di fissaggio (3), si consiglia di utilizzare una chiave dinamometrica con un serraggio di 12-13 Nm.
- Seite 6 PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE 4275E ATTENZIONE: TESTARE L'IMPIANTO 10863 SENZA RIMUOVERE IL TAPPO- PROTEZIONE IN PLASTICA. ATTENTION: TEST THE INSTALLATION WITHOUT REMOVING THE PLASTIC PROTECTION CAP. ATTENTION: TESTER LE SYSTÈME SANS ENLEVER LA BONDE DE PROTECTION EN PLASTIQUE.
- Seite 7 PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE 4275E 10863 FASE ATTENZIONE: prima di rimuovere il tappo-protezione in plastica, per procedere con l’installazione delle parti esterne, accertarsi che l’impianto sia chiuso. Avvitare la boccola (1), inserire la cartuccia (2), avvitare la ghiera di fissaggio (3) ed inserire il cappuccio (4). Per una corretta chiusura della ghiera di fissaggio (3), si consiglia di utilizzare una chiave dinamometrica con un serraggio di 12-13 Nm.
- Seite 8 Les recomendamos, además, que limpien los grifos utilizando exclusivamente Newform S.p.A. will not respond to any damages caused by failure to observe agua y jabón, evitando el empleo de detergentes abrasivos (en polvo o the above rules.
- Seite 9 RICAMBI_ SPARE PARTS_ PIECES DETACHEES_ ERSATZTEILE_ PIEZAS DE REPUESTO 4270E 17360 10862 10698 15652 25227 14720 17322 25073 25025 10779 25228 4275E 17360 10863 10698 15652 25227 14720 17322 25072 25228...
- Seite 10 PORTATE_ FLOW RATES_ DÉBITS_ WASSERSTRÖMUNGEN_ CAUDALES 10862 (4270E) pressione portata pressure flow rate VASCA_BATH_ BAIGNOIRE_BADEWANNE_BAÑERA pression débit Druck Wasserströmung presión caudal (bar) (l/min) 11,59 16,54 20,26 23,41 26,10 10862 (4270E) pressione portata pressure flow rate DOCCIA_HEAD SHOWER_TÊTE DE DOUCHE pression débit DUSCHE_ROCIADOR Druck...
- Seite 11 SMALTIMENTO DELL’IMBALLAGGIO Gli imballaggi dei nostri prodotti non contengono materiali inquinanti: tutte le materie utilizzate rispettano l’ambiente e sono riciclabili. Vi preghiamo di collaborare con noi e di smaltire correttamente l’imballaggio. Non disperdere gli imballaggi, o parte di essi, nell’ambiente. I sacchetti di plastica, in particolare, possono essere fonte d’as ssia per i bambini.
- Seite 12 NEWFORM S.p.A. via Marconi, 25/A – Frazione Vintebbio – 13037 Serravalle Sesia – (VC) Italy Tel. +39/0163452011 (r.a.) Fax Amministrativo +39/0163458983 – Fax Commerciale +39/0163459745 www.newform.it newform@newform.it...
