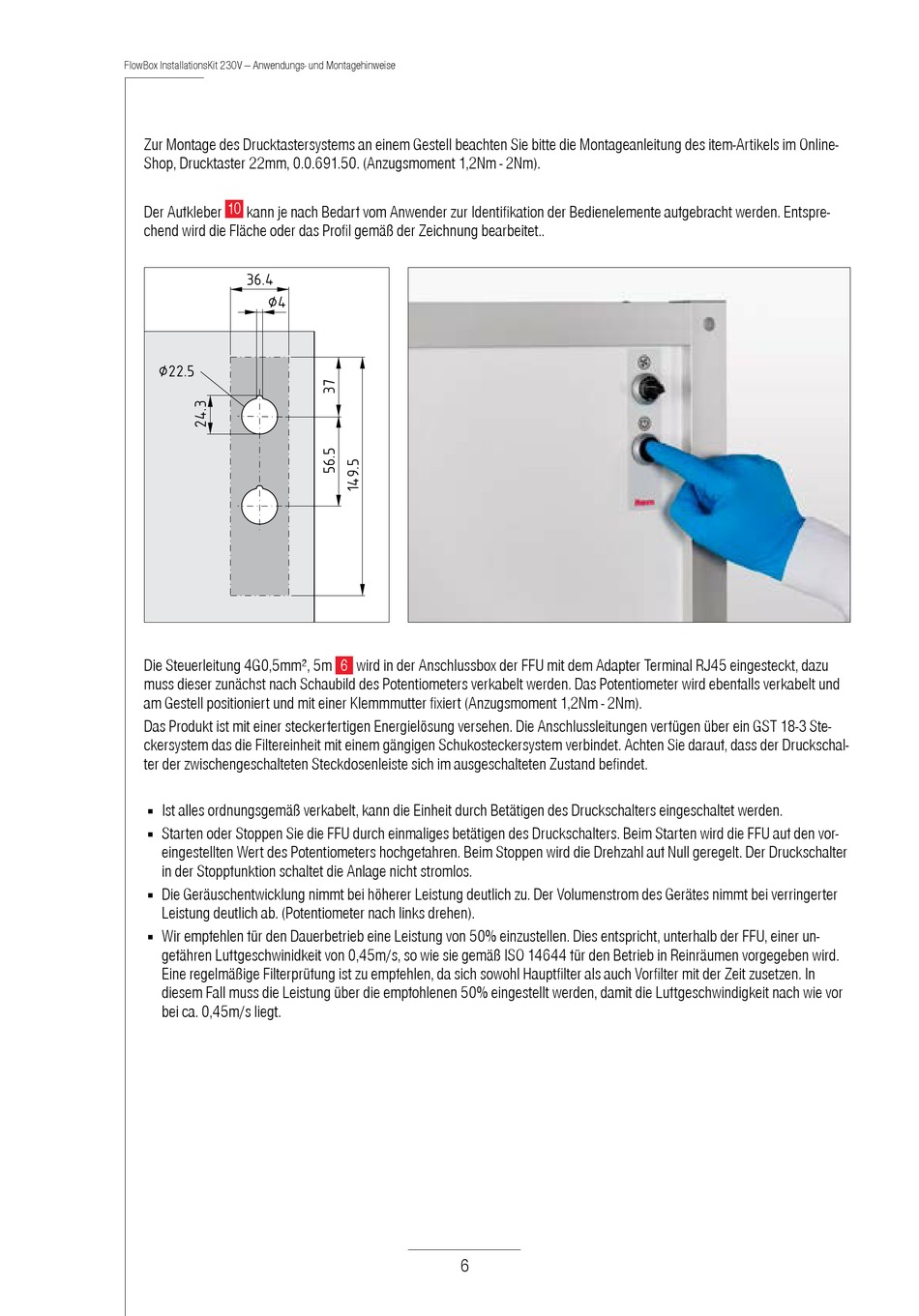

FlowBox InstallationsKit 230V ― Anwendungs- und Montagehinweise
ZurMontagedesDrucktastersystemsaneinemGestellbeachtenSiebittedieMontageanleitungdesitem-ArtikelsimOnline-
Shop,Drucktaster22mm,0.0.691.50.(Anzugsmoment1,2Nm-2Nm).
10
Der Aufkleber
kannjenachBedarfvomAnwenderzurIdentifikationderBedienelementeaufgebrachtwerden.Entspre-
chendwirddieFlächeoderdasProfilgemäßderZeichnungbearbeitet..
36.4
∅4
∅22.5
Die Steuerleitung 4G0,5mm², 5m
muss dieser zunächst nach Schaubild des Potentiometers verkabelt werden. Das Potentiometer wird ebenfalls verkabelt und
amGestellpositioniertundmiteinerKlemmmutterfixiert(Anzugsmoment1,2Nm-2Nm).
Das Produkt ist mit einer steckerfertigen Energielösung versehen. Die Anschlussleitungen verfügen über ein GST 18-3 Ste-
ckersystem das die Filtereinheit mit einem gängigen Schukosteckersystem verbindet. Achten Sie darauf, dass der Druckschal-
terderzwischengeschaltetenSteckdosenleistesichimausgeschaltetenZustandbefindet.
▪ Ist alles ordnungsgemäß verkabelt, kann die Einheit durch Betätigen des Druckschalters eingeschaltet werden.
▪ S tartenoderStoppenSiedieFFUdurcheinmaligesbetätigendesDruckschalters.BeimStartenwirddieFFUaufdenvor-
eingestelltenWertdesPotentiometershochgefahren.BeimStoppenwirddieDrehzahlaufNullgeregelt.DerDruckschalter
inderStoppfunktionschaltetdieAnlagenichtstromlos.
▪ Die Geräuschentwicklung nimmt bei höherer Leistung deutlich zu. Der Volumenstrom des Gerätes nimmt bei verringerter
Leistungdeutlichab.(Potentiometernachlinksdrehen).
▪ W irempfehlenfürdenDauerbetriebeineLeistungvon50%einzustellen.Diesentspricht,unterhalbderFFU,einerun-
gefährenLuftgeschwinidkeitvon0,45m/s,sowiesiegemäßISO14644fürdenBetriebinReinräumenvorgegebenwird.
EineregelmäßigeFilterprüfungistzuempfehlen,dasichsowohlHauptfilteralsauchVorfiltermitderZeitzusetzen.In
diesemFallmussdieLeistungüberdieempfohlenen50%eingestelltwerden,damitdieLuftgeschwindigkeitnachwievor
bei ca. 0,45m/s liegt.
6
wirdinderAnschlussboxderFFUmitdemAdapterTerminalRJ45eingesteckt,dazu
6
