6

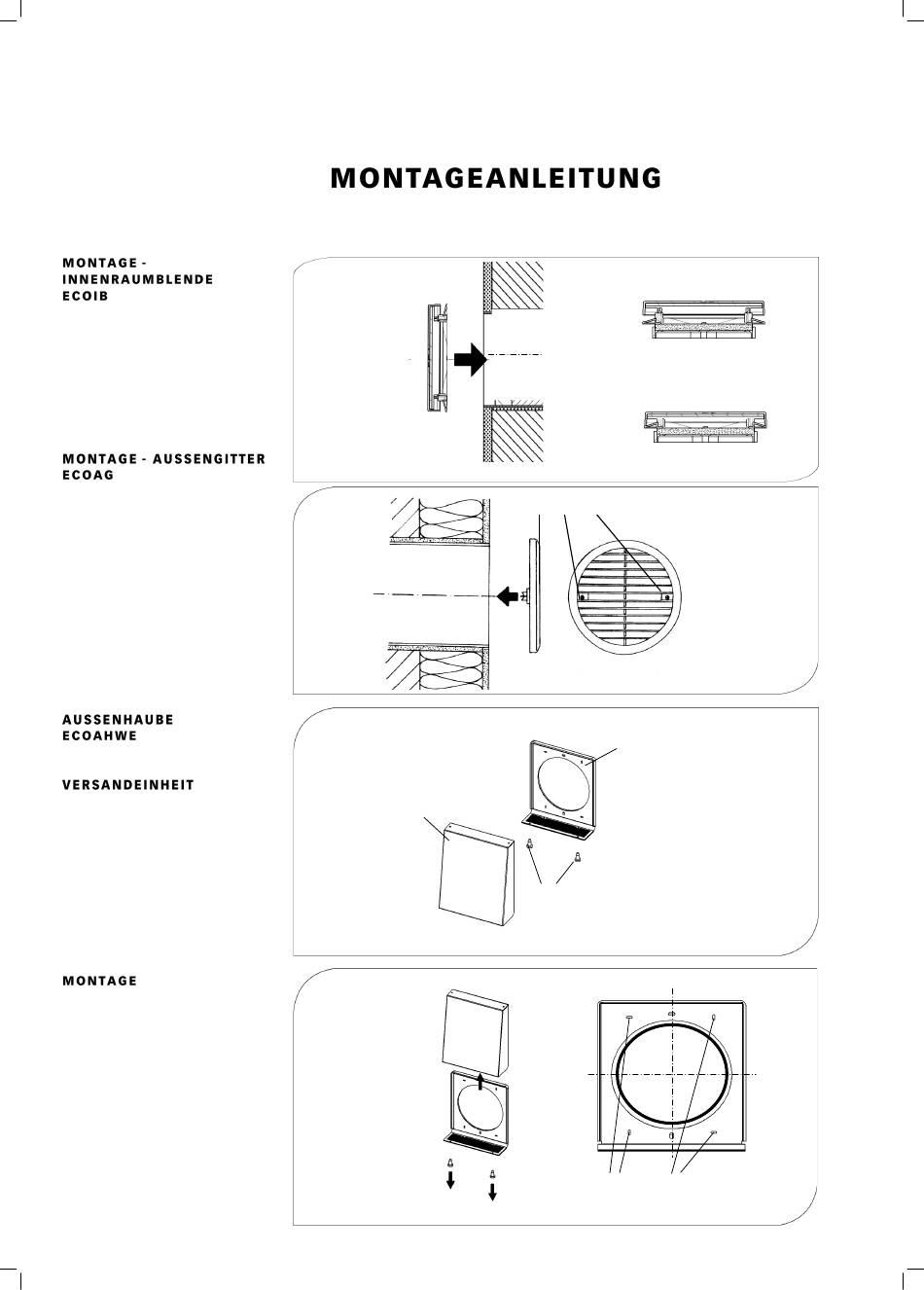

Abdeckrahmen mit Filter einstecken,
Designblende in Offenstellung einras-
ten.
Fertig.
Nehmen Sie den Putzschutzdeckel
außen ab. Montieren Sie das Außengit-
ter mittels der integrierten Krallen
(Schrauben festziehen).
Überprüfen sie die Lieferung auf
Vollständigkeit und einwandfreien
Zustand.
1)
Lösen Sie die Abdeckung vom
Rahmen, indem Sie die Verbin-
dungsschrauben unten lösen und
die Abdeckung nach oben schieben
2)
Markieren Sie die Befestigungsboh-
rungen für den Rahmen. Benutzen
Sie dazu den Rahmen als Schablo-
ne. Die Öffnung im Rahmen muss
exakt über der Rohröffnung liegen.
COSMO ALVEINS
Abdeckung
offen
geschlossen
Krallen mit Schrauben festziehen
Rahmen
Verbindungsschrauben
+ Schraubenzubehör
Rohr
Positionen für Befestigungsbohrungen
(Bohr-Ø 6 mm)
