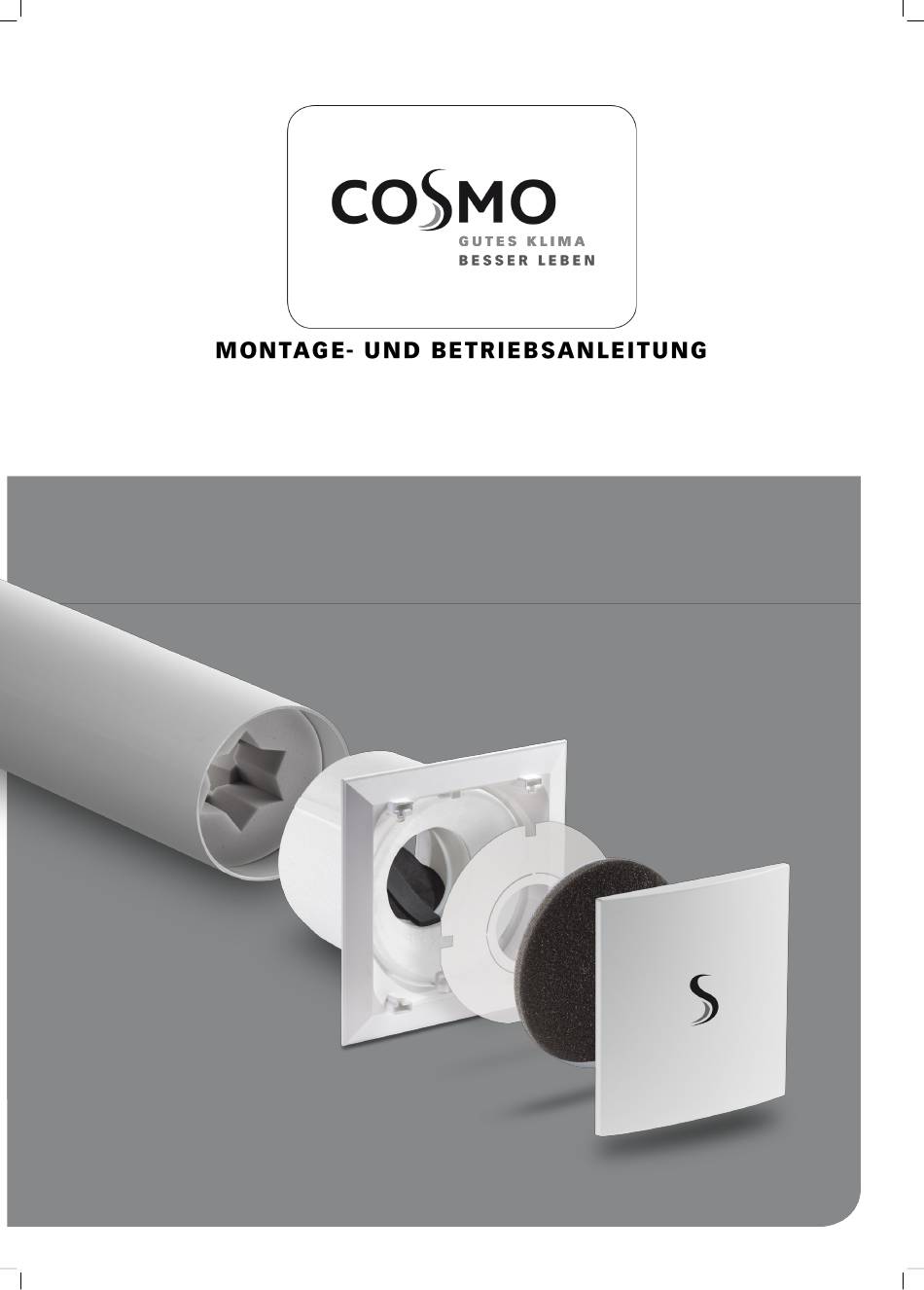

- Seite 1 AUS SE NWA N DLU FTD URC HL AS S COSMO ALV...
- Seite 2 COSMO ALVEINS Cosmo ALVEINS Technische Daten Versandeinheiten Einbaubeispiel Einbauposition Montagerohr ECORH Montage ELALVEINS Innenraumblende ECOIB Montage Innenraumblende ECOIB Montage Außengitter ECOAG Außenhaube ECOAHWE Versandeinheit Montage Außenhaube ECOAHWE Filterwechsel Reinigung Lesen Sie vor Montage diese Anleitung sorgfältig und vollständig durch. Beachten Sie unbedingt die allgemeinen Sicherheitshinweise und die Sicherheitssymbole mit Hinweisen im Text.
- Seite 3 COSMO ALVEINS ELALVEINS 1 - Innenraumblende ECOIB mit Filter und Volumenstromblende 2 - Winddrucksicherung 3 - Montagerohr ECORH 4 - Schalldämpferelemente 5 - Außenverschluss Wandaufbau vereinfacht dargestellt: a - Innenputz; b - Mauerwerk; c - Wärme- dämmung; d - Außenputz Positionieren Sie das Gerät nicht oberhalb von empfindlichen Möbeln, Oberflächen oder Bildern, die...
- Seite 4 COSMO ALVEINS ① 127 mm min. 20 mm Schaffen Sie die Wandöffnung für das Rohr DA 160 (z.B. mittels Kernbohrung; Bohrkronendurchmesser 162 mm). Kürzen Sie ggf. das Rohr auf die ge- wünschte Einbaulänge. Achten Sie innen außen dabei auf einen eventuellen beidseiti- 3 mm gen Überstand des Rohres zur...
- Seite 5 COSMO ALVEINS ④ Nehmen Sie die Putzschutzdeckel ab. Abdeckrahmen Außengitter Setzen Sie den Außenverschluss ein. Blende Setzen Sie die Winddrucksicherung ein. Beachten Sie dabei die Beschriftung Optional: „INNEN OBEN“ auf der Aufnahme der Außenhaube Winddrucksicherung. Montieren Sie den Abdeckrahmen der Innenraumblende.
- Seite 6 COSMO ALVEINS offen Abdeckrahmen mit Filter einstecken, Designblende in Offenstellung einras- ten. Fertig. geschlossen Nehmen Sie den Putzschutzdeckel Krallen mit Schrauben festziehen außen ab. Montieren Sie das Außengit- ter mittels der integrierten Krallen (Schrauben festziehen). Rahmen Abdeckung Überprüfen sie die Lieferung auf Vollständigkeit und einwandfreien...
- Seite 7 COSMO ALVEINS Montieren Sie den Rahmen mit dem beiliegenden Schraubenzubehör an der Schrauben (4x) Rohr Dübel (4x) Wand. Ggf. sind Dübel für WDVS erforderlich (nicht in Lieferumfang enthalten). Schieben Sie die Abdeckung von oben auf den Rahmen auf und fixieren Sie ihn mit den Verbindungsschrauben.
- Seite 8 Sämtliche Bild-, Produkt-, Maß- und Ausführungsangaben entsprechen dem Tag der Drucklegung. Technische Änderungen vorbehalten. Modell- und Produktansprüche können nicht geltend gemacht werden.
