- Seite 1 KMC* PG*4V* (DE) GEBRAUCHSANWEISUNG........2 MODE D’EMPLOI..........22 IOAA-679 / 8050457 (03.2023 / v5)
-
Seite 2: Grundlegende Informationen
SEHR GEEHRTER KUNDE, Das Kochfeld ist eine Verbindung einer außergewöhnlich leichten Bedienung und einer perfekten Waschwirkung. Nachdem Sie diese Gebrauchsanweisung gelesen haben, ist die Bedienung des Gerätes kein Problem mehr. Bevor das Kochfeld das Herstellerwerk verlassen konnte, wurde er vor dem Verpacken grün- dlich auf deren Sicherheit und Funktionalitäten an Prüfständen überprüft. -
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Grundlegende Informationen................2 Sicherheitshinweise.....................4 Beschreibung des Produkts..................9 Installation......................10 Bedienung......................16 Reinigung und Wartung...................18 Vorgehen bei Notfall..................20 Technische Daten....................21 Garantie .......................21... -
Seite 4: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE Achtung. Das Gerät und seine zugänglichen Teile werden während der Benutzung heiß. Seien Sie beim Berühren sehr vorsichtig. Kinder unter 8 Jahren sollten sich nicht in der Nähe des Geräts aufhalten. Das Gerät darf von Kindern nur unter Aufsicht benutzt werden. - Seite 5 WICHTIGE SICHERHEITSHINWEISE Achtung. Sollten Sie auf der Kochfläche Beschädi- gungen bemerken (Sprünge oder Brüche), schalten Sie das Gerät ab und trennen Sie es von der Stro- mversorgung (Stromschlaggefahr!). Das Gerät sollte mit einer externen Uhr oder mit einem unabhängigen Fernbedienungssystem nicht gesteuert werden.
-
Seite 6: Sicherheitshinweise
SICHERHEITSHINWEISE • Vor dem ersten Gebrauch der Keramik-Herdplatte ist die Bedienungsanleitung zu lesen. Auf diese Weise wird die Sicherheit garantiert und Beschädigungen der Platte vorgebeugt. • Wenn die Keramikplatte in unmittelbarer Nähe eines Radios, Fernsehers oder eines an- deren Gerätes, das elektromagnetische Strahlung emittiert, verwendet wird, dann ist zu überprüfen, ob das Steuerpaneel der Keramikplatte korrekt funktioniert. - Seite 7 SICHERHEITSHINWEISE • Die Heizfläche der Keramikplatte ist gegen thermische Schocks beständig. Sie ist weder gegen Kaltes, noch gegen Warmes empfindlich. • Es ist ein Herabfallen von Gegenständen auf die Platte zu vermeiden. Punktuell Aufschläge, z.B. das Herunterfallen von Fläschchen mit Gewürzen, können im ungünstigsten Falle zu Sprüngen und Absplitterungen an der Keramikplatte führen.
-
Seite 8: Wie Spare Ich Strom
WIE SPARE ICH STROM AUSPACKEN Das Gerät wurde für die Zeit Wer verantwortungsbe- des Transports durch die wusst Energie nutzt, schützt Verpackung vor Beschädi- nicht nur die Haushaltskas- gungen geschützt. Nach dem se, sondern wirkt auch Auspacken des Geräts bitten bewusst für den Umwelt- wir Sie, die Elemente der schutz. -
Seite 9: Beschreibung Des Produkts

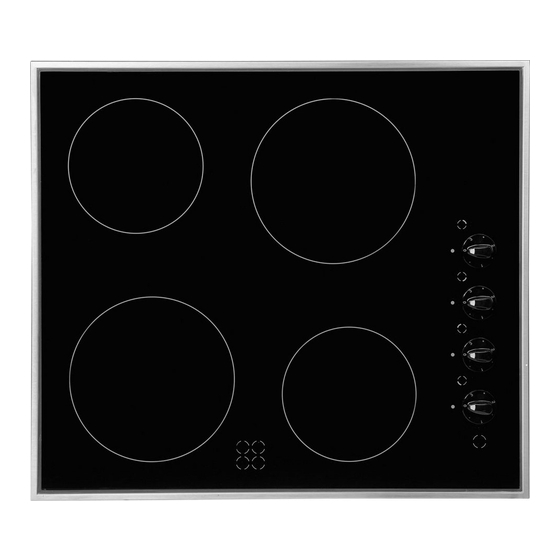

BESCHREIBUNG DES PRODUKTS Beschreibung des Kochfeldes KMC* Wärmefeld Drehknopf Restwärmeanzeige Anzeigelampe... -
Seite 10: Installation
INSTALLATION Vorbereitung der Küchenarbeitsplatte für den Einbau des Kochfeldes l Die Stärke der Küchenarbeitsplatte sollte zwischen 28 und 48 mm und die Tiefe der Küchenarbeitsplatte mind. 600 mm betragen. Die Küchenarbeitsplatte muss eben und korrekt eingestellt sein. Die Küchenarbeitsplatte ist an der Wand abzudichten und gegen Feuchtigkeit und Wasser abzusichern. - Seite 11 INSTALLATION INSTALLATION Hinweis. Bei der Montage der Kochplatte in der Arbeitsplatte des Küchenschranks ist ein trennendes Fach, wie in der Abbil- dung dargestellt, zu montieren. Wird die Kochplatte über dem Einbaubackofen in- stalliert, muss das trennende Fach nicht montiert werden. Einbau in der Arbeitsplatte des tragenden Schranks.
- Seite 12 INSTALLATION Montage der Dichtung *Je nach Modell ist die Dichtung schon werkseitig angebracht (Abb.1). Wurde die Dichtung nicht werkseitig montiert, ist wie folgt vorzugehen: Vor der Installation des Kochfelds im Ausschnitt der Arbeitsplatte ist die Dichtung auf der Rückseite des Gerätes anzubringen (Abb.2 ). Dazu zunächst die Schutzfolie von der selbstklebenden Dichtung abziehen und die Dichtung so nah wie möglich am äußeren Rand des Kochfeldes aufkleben (Abb.3 und 4).
-
Seite 13: Installation Des Kochfeldes - Halterung
INSTALLATION Installation des Kochfeldes - Halterung ● Ist die Küchenplatte 48 mm stark, müssen vier Halterungen Typ “A” bei der Montage ver- wendet werden. Die Art der Montage ist den Abb. 2 und 3 zu entnehmen. Ist die Küchen- platte 28 mm oder 38 mm stark, müssen neben den Halterungen Typ “A” zusätzlich vier Holzstücke mit Abmessungen von 15x15x50 mm verwendet werden. -
Seite 14: Anschluss Der Platte An Die Elektroinstallation
INSTALLATION Anschluss der Platte an die Elektroinstallation Achtung! Der Anschluss der Platte an die Installation darf nur von einem qualifizierten Installa- teur ausgeführt werden, der über die entsprechenden Berechtigungen verfügt. Eine eigenmächtige Durchführung von Modifikationen oder Änderungen in der elektrischen Installation ist verboten. -
Seite 15: Schema Von Möglichen Verbindungen
INSTALLATION SCHEMA VON MÖGLICHEN VERBINDUNGEN Achtung! Die Heizelemente sind für eine Span- nung von 230 V ausgelegt Achtung! Bei jeder Verbindungsart muss der Schutzleiter an die mit gekennzeichnete Klemme angeschlossen sein. Empfoh- lener An- schlusska- beltyp Anschluss einphasig, an Das Stromnetz 230 V mit Null- H05VV- leiter, die Brücken verbinden F3G4... -
Seite 16: Bedienung
BEDIENUNG Vor dem ersten Einschalten des Gerätes ● Vorerst das Glaskeramik-Kochfeld gründlich reinigen. Das Glaskeramik-Kochfeld wie Glasoberflächen behandeln. ● Beim ersten Einschalten des Gerätes können vorübergehend Gerüche auftreten. Darum ist das Raumlüftungssystem einzuschalten oder das Fenster zu öffnen. ● Das Gerät ist unter Beachtung der Sicherheitshinweise zu bedienen. Geeignetes Kochgeschirr Für die Glaskeramik-Kochfelder gibt es speziell getestetes Koch- und Bratgeschirr auf dem Markt. - Seite 17 BEDIENUNG Inbetriebnahme des Gerätes: Die Inbetriebnahme des gewählten Wärmefeldes erfolgt durch Drehung des Drehk- nopfs. Die Anzeigelampe leuchtet auf. Die Temperatur des Feldes regelt man durch entsprechende Einstellung des Drehknopfs, eine größere Zahl entspricht einer höheren Temperatur. Wählen Sie eine Einstellung entsprechend der Menge und Zubereitungsart der Lebensmittel, um energieeffizient zu arbeiten.
-
Seite 18: Reinigung Und Wartung
REINIGUNG UND WARTUNG Eine laufende Sauberhaltung und richtige Wartung des Gerätes haben einen wesent- lichen Einfluß auf die Verlängerung der Be- triebssicherheitsperiode des Gerätes. Bei der Glaskeramikreinigung gel- ten dieselbe Regeln wie im Falle der Glasoberflächen. Es dürfen dazu auf keinen Fall Scheuermittel, aggressive Reinigungsmittel, Sand und Scheuerschwamm verwendet werden. - Seite 19 REINIGUNG UND WARTUNG Reinigungsmittel nie auf eine heiße Glaske- Wichtig! ramikoberfläche auftragen. Am besten ist es, Wenn die Steuerung im ein ge schal- das aufgetragene Reinigungsmittel trocknen te ten Zustand nicht an spricht, so ist zu lassen und sie erst dann mit einem feuch- die Koch plat te vom Netz zu trennen ten Tuch abzuwischen.
-
Seite 20: Vorgehensweise Im Notfall
VORGEHENSWEISE IM NOTFALL Bei jeder Notfallsituation ist wie folgt vorzugehen: • Arbeitsbaugruppen des Gerätes ausschalten • Gerät von der elektrischen Energieversorgung trennen • Gerät zur Reparatur anmelden • manche geringere Betriebsstörungen können vom Benutzer selbst behoben werden,wobei die Hinweise der untenstehenden Tabelle zu beachten sind. Bevor Sie sich also an eine Kundendienststelle oder Reparaturwerkstatt wenden, sollten die Punkte der Tabelle nacheinander überprüft werden. -
Seite 21: Technische Daten
TECHNISCHE DATEN Nennspannung: 400V 3N~50 Hz KMC* Nennleistung - Kochfeld: 2 x Ø 145 mm 1,2 kW - Kochfeld: 2 x Ø 180 mm 1,8 kW Abmaße: 575 x 505 x 50; Gewicht: ca.8,4 kg; Erfüllt die in der Europäischen Union geltenden Anforderungen der Norm EN 60335-1; EN 60335-2-6.
