tinyWASH WT-1 Bedienungsanleitung

Waschtrockner mobil camping
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

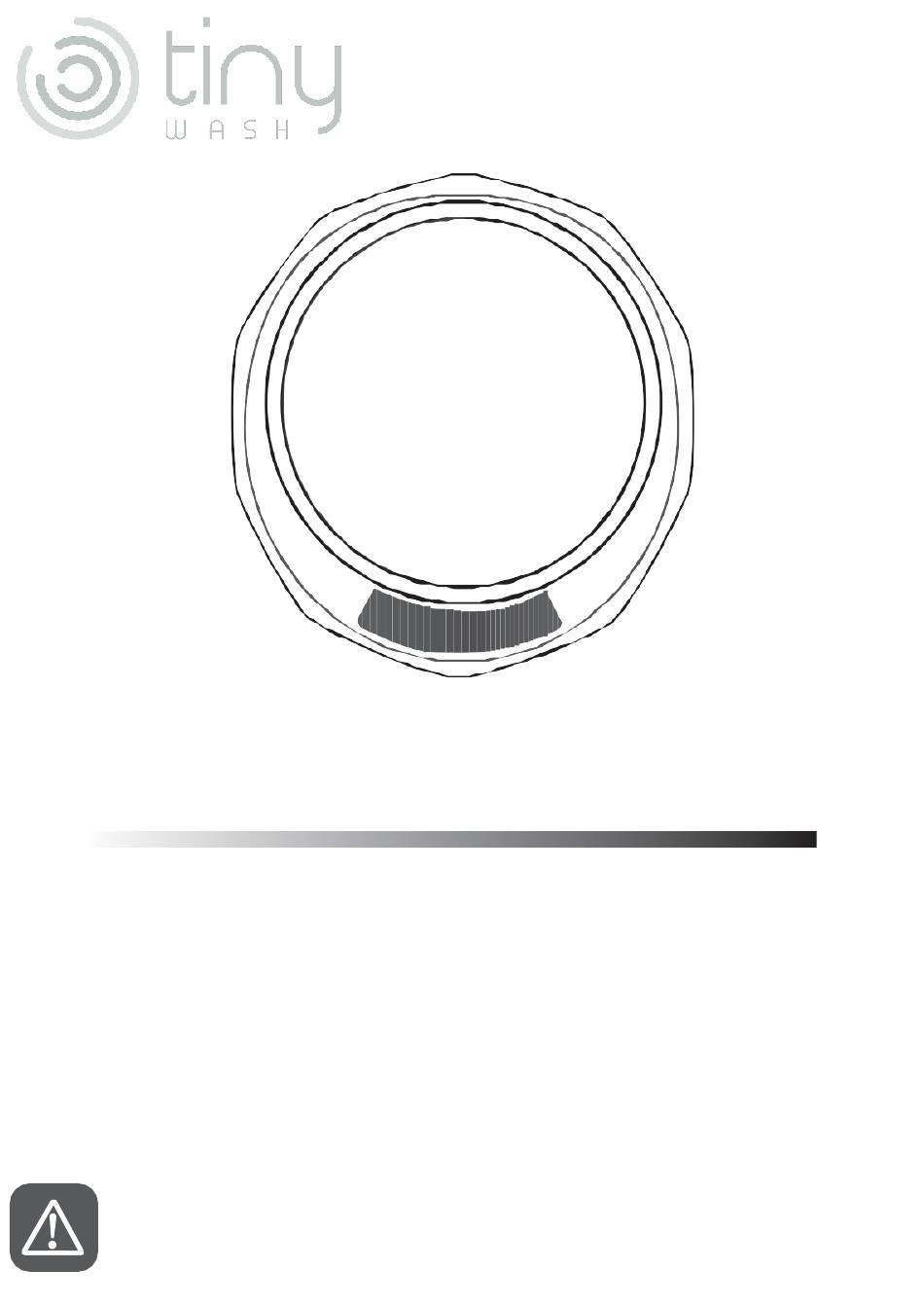

WASCHTROCKNER MOBIL CAMPING
BEDIENUNGSANLEITUNG
Bitte lesen Sie diese Anleitung aufmerksam vor Montage und Inbetriebnahme.
Nichtbeachtung der Sicherheitshinweise kann zu Beschädigungen an Maschine
und Fahrzeug führen!
Das Gerät ist für den mobilen Einsatz in Fahrzeugen konzipiert und nicht zur
stationären Verwendung in Haushalten.
®
tinyWASH WT-1
Modell XQG30-3866W
V1.5 19.10.2022
Änderungen vorbehalten.
Inhaltsverzeichnis
loading

Verwandte Anleitungen für tinyWASH WT-1

Inhaltszusammenfassung für tinyWASH WT-1

  • Seite 1 ® WASCHTROCKNER MOBIL CAMPING BEDIENUNGSANLEITUNG tinyWASH WT-1 Modell XQG30-3866W V1.5 19.10.2022 Änderungen vorbehalten. Bitte lesen Sie diese Anleitung aufmerksam vor Montage und Inbetriebnahme. Nichtbeachtung der Sicherheitshinweise kann zu Beschädigungen an Maschine und Fahrzeug führen! Das Gerät ist für den mobilen Einsatz in Fahrzeugen konzipiert und nicht zur...

  • Seite 2: Inhaltsverzeichnis

    Inhalt Ausstattung Sicherheit Bediendisplay Vorbereitung Lieferumfang Waschbare Materialien Nicht waschbare Materialien Waschmitteldosiereinheit Waschvorgang beginnen Programmwahl Programmeinstellungen Zusatzfunktionen Start und Ende Waschvorgang Reinigung der Maschine Notentriegelung / Notablauf Frostschutz / Winterentleerung Installation Betrieb, Fehler & Ursachen Technische Spezifikationen Zubehör...

  • Seite 3: Ausstattung

    AUSSTATTUNG DD Direktantriebsmotor,Ultra-Leise Dank des Direktantriebs läuft die Maschine ruhiger und leiser. Touch Control Bedienfeld Einfach Wahl aller Programme und Einstellungen über das Touch Control Bedienfeld Automatische Waschmitteldosierung Die präzise Waschmitteldosierung spart nicht nur Zeit, sondern reduziert auch den Verbrauch von Waschmittel. Heisswäsche Kochwäsche mit bis zu 90°C waschen.

  • Seite 4: Sicherheit

    Sicherheit B i t t e t r e n n e n S i e d i e V e r w e n d e n S i e d a s S t r o m v e r b i n d u n g w e n n G e r ä...
  • Seite 5 Sicherheit D i e E r d u n g d e s D i e S t r o m v e r s o r g u n g G e r ä t s m u s s z u I h r e r m u s s f ü...
  • Seite 6 Sicherheit I s t d i e M a s c h i n e K e i n e G e g e n s t ä n d e l ä n g e r e Z e i t n i c h t a u f d e m G e r ä...
  • Seite 7 Sicherheit M a s c h i n e n i c h t K e i n e S c h l a f s ä c k e b e t r e i b e n w e n n d i e s e o d e r w a s s e r d i c h t e g e n e i g t o d e r g e k i p p t K l e i n d u n g w i e...

  • Seite 8: Bediendisplay

    Bediendisplay [Power] [Temperature] 1888：Restlaufzeit des Antippen um die Durch Antippen die Programms. Maschine einzuschalten. gewünschte Wasser- [Smart] [Hot] [Quick] Zum manuellen Temperatur wählen. [Kids] [Smalls] [Air] Kindersicherung: Drücken Ausschalten die Taste 3 [Self-C] [R+Spin] [Dry] Sie den Temperatur Button Sekunden gedrückt für 3 Sekunden, das Nach Bedarf durch halten.

  • Seite 9: Vorbereitung

    Vorbereitung Vorbereitung Überprüfen Sie das Waschetikett auf der Wäsche, um zu sehen, ob sie für das Waschen in der Maschine geeignet ist. Andernfalls, wenn die falsche Waschmethode gewählt wird, kann es zu Schäden oder Verformungen der Kleidung kommen. Kleidung mit großen Fusseln oder Haaren sollte erst nach dem Entfernen von Fusseln oder Haaren gewaschen werden, um zu verhindern, dass sich die Fusseln oder Haare nach dem Waschen an der Kleidung festsetzen.

  • Seite 10: Lieferumfang

    Komponenten / Lieferumfang Stromanschluss Schuko Waschmitteldosierung Hier Waschmittel (flüssig) einfüllen Wasseranschluss mit Schnellkupplung Tür Bediendisplay Während des Waschvorgangs nicht öffnen Wasserzulauf- Abwasser- Wasseranschluss mit M10 Schrauben Schnellkupplung schlauch schlauch Und Muttern Sicherungsring...

  • Seite 11: Waschbare Materialien

    Waschbare Materialien  Unterwäsche und Socken  Hosen, Röck, Pullover und T-Shirt  Handtücher, Taschentücher, Kissenbezüge, Küchentücher und saubere Tücher  Babykleidung, Windeln und Unterwäsche  Hochwertige Kleidung, wie Hemden, Strickwaren Nicht waschbare Materialien  Produkte, die geschäumtes Polyurethan (Schwamm) enthalten ...

  • Seite 12: Waschmitteldosiereinheit

    Waschmitteldosiereinheit Automatisches Hinzufügen von Waschmittel Diese Maschine hat die Funktion der automatischen Waschmittelzugabe, die eine große Menge an flüssigem Reinigungsmittel gleichzeitig für mehrere Wäschen bevorraten kann. Die Waschmaschine kann die Dosierung des Waschmittels automatisch entsprechend der Kleidung einstellen. Der Benutzer kann auch die Funktionstaste „D-gent"...

  • Seite 13: Waschvorgang Beginnen

    Waschvorgang beginnen Öffnen Sie die Tür und legen die Kleidung ein Um die beste Waschbalance zu gewährleisten und Kleidungsverschleiß zu vermeiden, verteilen Sie die Kleidung bitte gleichmäßig in der Trommel. Schließen Sie die Tür Achten Sie beim Schließen der Tür darauf, die Kleidung vollständig in die Waschtrommel zu stecken, um Wasserleckagen oder Schäden an der Kleidung zu vermeiden, die dadurch verursacht werden, dass die Kleidung von den Tür eingeklemmt wird.

  • Seite 14: Programmwahl

    Programmwahl Berühren Sie die Taste, um das gewünschte Programm auszuwählen. Smart Kids Temp Self-C Dry + Small W-Level Quick R+Spin Rinse+ Delay D-gent Delay Smart Quick Kids Geeignet für Baumwolle, Schnellreinigung für Intensivreinigung bis Intensivpflege bis 90°C Leinen, Chemiefaser etc. wenig verschmutzte 60°C Wäsche...

  • Seite 15: Programmeinstellungen

    Programmeinstellungen Berühren Sie [Dry+] [Rinse+] [Detergent] [Temperature] [Water Level] [Delay] , um ein Programm einzustellen. Smart Kids Temp Self-C Dry + Small W-Level Quick R+Spin Rinse+ Delay D-gent Delay Dry + Rinse+ Unterschiedliche Spülzeiten können in Mit dieser Funktion stellen Sie die Dauer den Programmen Smart, Quick, Kids, des Trocknungsprogramms in 30 Small, Soft, R+Spin eingestellt werden.

  • Seite 16: Zusatzfunktionen

    Zusatzfunktionen Smart Kids Temp Self-C Dry + Small W-Level Quick R+Spin Rinse+ Delay D-gent Delay Kindersicherungsfunktion Um die Sicherheit von Kindern zu schützen und zu verhindern, dass Kinder den Waschvorgang verändern, ist diese Funktion vorgesehen. Aktivierung Bevor das Waschprogramm gestartet wird, berühren Sie die Taste "Temp" für 3 Sekunden, das "Symbol"...

  • Seite 17: Start Und Ende Waschvorgang

    Start und Ende Waschvorgang Start Berühren Sie die [Start/Pause]-Taste. Sie hören ein "Klicken", wenn das Türschloss die Tür verriegelt und die Waschmaschine zu laufen beginnt. Bitte ziehen oder hebeln Sie nach dem Laufen nicht hart an der Tür, um Beschädigungen zu vermeiden. Türschloss-Entriegelung: Um die Sicherheit zu gewährleisten, wird die Tür bei laufender Waschmaschine verriegelt und das Türschlosssymbol erscheint auf dem Display.

  • Seite 18: Reinigung Der Maschine

    Reinigung der Maschine Follow the cleaning instructions below to ensure the long-term sanitary use of the washing machine. -Unplug the power cord before cleaning the washing machine. Otherwise, it may cause electric shock or personalinjury. -Do not spill water on the washing machine. Otherwise, it may cause a short circuit or electric shock.

  • Seite 19: Türnotentriegelung

    Notentriegelung / Ablauf Notablauf Verwenden Sie einen Schraubendreher, um die Notablasskappenbefestigungsschraube abzuschrauben. Trennen Sie das Notabflussrohr von der Notablassschraube, richten Sie die Düse des Rohrs an dem im Voraus vorbereiteten Behälter aus und lassen Sie das Wasser in den Behälter abfließen. Nachdem das Wasser abgelassen wurde, setzen Sie die Notablassschraube wieder in die Notablassschraube ein und achten Sie auf das Ende des Rohrs.

  • Seite 20: Frostschutz / Winterentleerung

    2. Maschine entleeren Schalten Sie das Gerät ein und fügen Sie zwei trockene Handtücher in die Trommel. Starten Sie anschließend das Quick-Wash Waschprogramm. Die tinyWASH öffnet zum Anfang dieses Waschprogramms das interne Wasserzulaufventil, wodurch ggf. noch vorhandenes Restwasser aus den Leitungen der Maschine in den vorher entleerten Zuwasserschlauch (1.) abfließen kann.

  • Seite 21: Installation

    Maschine mit M10 Sie müssen die 4 Schrauben in der aufgesetzten Schrauben von der Ober- Montageplatte/Tragekonstruktion und Unterseite der oder dem tinyWASH Einbau-KIT Verkleidung entfernen um vor. diese abzunehmen. Montageort und Befestigung - Fliehkräfte Beim Schleudervorgang entstehen enorme Fliehkräfte, welche über die Befestigung /Tragekonstruktion abgeleitet werden müssen.
  • Seite 22 6. Wasserzuleitung anschließen Stecken Sie das Wassereinlassrohr in die Wassereinlassventilschnittstelle, Mindesttiefe von 15 mm oder mehr (mit einer schwarzen Linie) ein und installieren Sie den Sicherungsring. 7. Schließen Sie das Abflussrohr an 8. Waschmaschine befestigen Befestigen Sie das Abflussrohr am Abflussanschluss Befestigung mit M10 Schrauben und Muttern, sowie und fixieren Sie mit der Rohrschelle.

  • Seite 23: Position Aufhängung / Bohrungen

    Installation Position Aufhängung / Bohrungen Installation diagram Wenn die Steckdose keine Masseklemme hat: -Für die sichere Nutzung der Waschmaschine muss sie geerdet sein. -Erdungsmaßnahmen müssen von ausgebildeten Elektriker durchgeführt werden.

  • Seite 24: Betrieb, Fehler & Ursachen

    Betrieb, Fehler & Ursachen Einige Probleme werden fälschlicherweise als Störungen angesehen, obwohl sie es nicht sind. Wenn ein Fehler vermutet wird, überprüfen Sie zunächst die Lösung für das entsprechende Problem in der folgenden Tabelle. Wenn es immer noch nicht gelöst werden kann, wenden Sie sich bitte an den Verkäufer oder das Servicecenter für eine Beratung.
  • Seite 25 Betrieb, Fehler & Ursachen Einige Probleme werden fälschlicherweise als Störungen angesehen, obwohl sie es nicht sind. Wenn ein Fehler vermutet wird, überprüfen Sie zunächst die Lösung für das entsprechende Problem in der folgenden Tabelle. Wenn es immer noch nicht gelöst werden kann, wenden Sie sich bitte an den Verkäufer oder das Servicecenter für eine Beratung.

  • Seite 26: Produktspezifikation

    Wasser Notablaufmechanismus Montage / Installation Der tinyWASH Waschtrockner ist ausschließlich zur Verwendung in Wohnmobilen, Wohnwägen, Campern, Vans, etc.und nicht für stationäre Installation in Installationsort / Verwendung Haushalten bestimmt. Wandmontage, vertikal. Ein horizontaler Betrieb im Liegen der Maschine ist nicht möglich. Befestigung mit 4 Schrauben an der Wand / Wandverkleidung oder mit dem tiny WASH Installationskit (nicht im Lieferumfang enthalten).

  • Seite 27: Zubehör

    Zubehör Zubehör können Sie über den Onlineshop auf www.tinywash.de oder bei Ihrem Händler beziehen. Einbau-KIT Externe Abwasserhebepumpe 12 Volt...
  • Seite 28 Marke der Datacap GmbH Sonnenstr. 36 90763 Fürth Tel: +49 911 9908 7433 Mail: info@tinywash.de ® Web: www.tinywash.de...
