Verwandte Anleitungen für Fawas AIR SELF-STREAM
Inhaltszusammenfassung für Fawas AIR SELF-STREAM

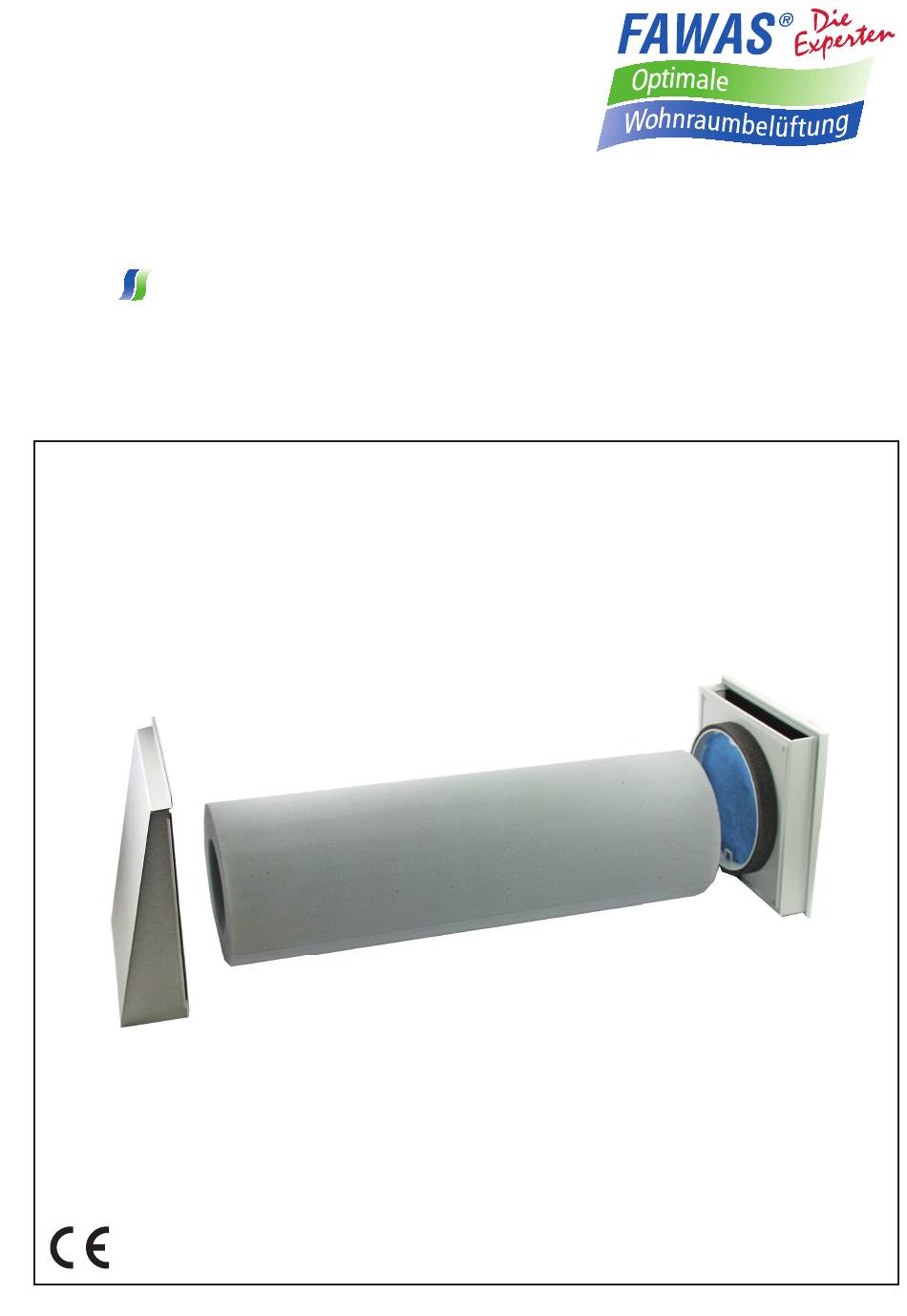

- Seite 1 Optimale Wohnraumbelüftung Montage- und Bedienungsanleitung OVERFLOW SELF-STREAM Außenluftdurchlass 09.2016...
-
Seite 2: Erklärung Der In Dieser Anleitung Verwendeten Sicherheitsrelevanten Symbole Und Begriffe
Hinweise Erklärung der in dieser Anleitung verwendeten sicherheitsrelevanten Symbole und Begriffe: Gefahr: bezeichnet eine Gefährdung mit einem hohen Risikograd, die, wenn sie nicht vermieden wird, den Tod oder schwere Verlet- zungen zur Folge hat. Warnung: bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder schwere Verletzungen zur Folge haben kann. -
Seite 3: Inhaltsverzeichnis
Inhalt 1. Allgemeines zur Montageanleitung ......................4 Produktbeschreibung und Gebrauchshinweise ..................4 2. Lieferumfang ............................4 2.1 Komplettset ............................. 4 2.2 Fertigstellungsset ..........................4 2.3 Vorbereitungsset ..........................4 2.4 Rohbaublock (optional) ........................4 3. Montage ..............................5 3.1 Positionierung der Wandöffnung ....................... 5 3.2 Montageablauf .......................... -
Seite 4: Allgemeines Zur Montageanleitung
Fachpersonal durchzuführen! Verwenden Sie das Abluftsystem nur entsprechend der 2.2 Fertigstellungsset Einsatzfälle, die in dieser Dokumentation beschrieben sind und nur in Verbindung mit den Komponenten, die von FAWAS (nur auf Anfrage erhältlich) empfohlen, zugelassen und in dieser Dokumentation genannt sind. -
Seite 5: Lieferumfang / Montage
Lieferumfang / Montage 3. Montage 3.2 Montageablauf 3.2.1 Wandöffnung erstellen Hinweis: Lesen Sie die gesamte Montageanleitung vor dem Einbau sorgfältig durch, um mögliche Einbaufehler zu vermeiden! Nach dem Festlegen der Position der Wandöffnung (3.1 und S. Der Einbau des Abluftsystems erfolgt nach einer gründlichen 6) wird vorzugsweise mittels Kernbohrgerät die Wandöffnung Planung durch den zuständigen Bauplaner! mit einem Mindestdurchmesser von 165 mm und maximal... -
Seite 6: Montage Der Wetterschutzhaube
Montage 3.2.3 Montage der Bei der Montage des Komplettsets verbleit der Schall- dämmeinsatz im Fixrohr. Es ist die Einbaulage der Windruck- Wetterschutzhaube sicherung zu beachten (senkrecht!). Bei der Montage des Vorbereitungssets ist die mitgelieferte EPP-Ronde in das Die Edelstahl – Wetterschutzhaube schützt das Abluftsystem Fixrohr einzusetzen, um einer Verformung entgegenzuwirken. -
Seite 7: Einsatz Der Schalldämmung Ald Mit Winddrucksicherung
Montage 3.2.5 Einbau der Innenblende Anbringen des Quellbandes auf der Rückseite des Oberteils (Haube) und in den Ecken (je etwa 1 cm lange Streifen). (Öffnung nach oben) Die Innenblende wird komplett in geöffnetem Zustand geliefert. Schieben Sie das Unterteil der Innenblende in das Rohr. Bei Bedarf kann das Unterteil mit der Wand verschraubt wer- den. -
Seite 8: Bemaßungen
Montage 4. Bemaßungen Bemaßung Wetterschutzhaube Oberteil Unterteil... -
Seite 9: Bedienung
Bedienung Bemaßung Innenblende Oberteil Unterteil... -
Seite 10: Wartung
Hinweis zur Außenhaube: Auf der Außenseite ist auf einen freien Abstand nach oben von mindestens 300 mm zum Aufschieben des Oberteiles zu achten! FAWAS wünscht Ihnen viel Freude mit Ihrem AirSelf-Stream Außenluftdurchlass. FAWAS GmbH SAUBERE GESUNDE LEBENSRÄUME D-72581 Dettingen · Vogelsangstraße 26 / 2B...
