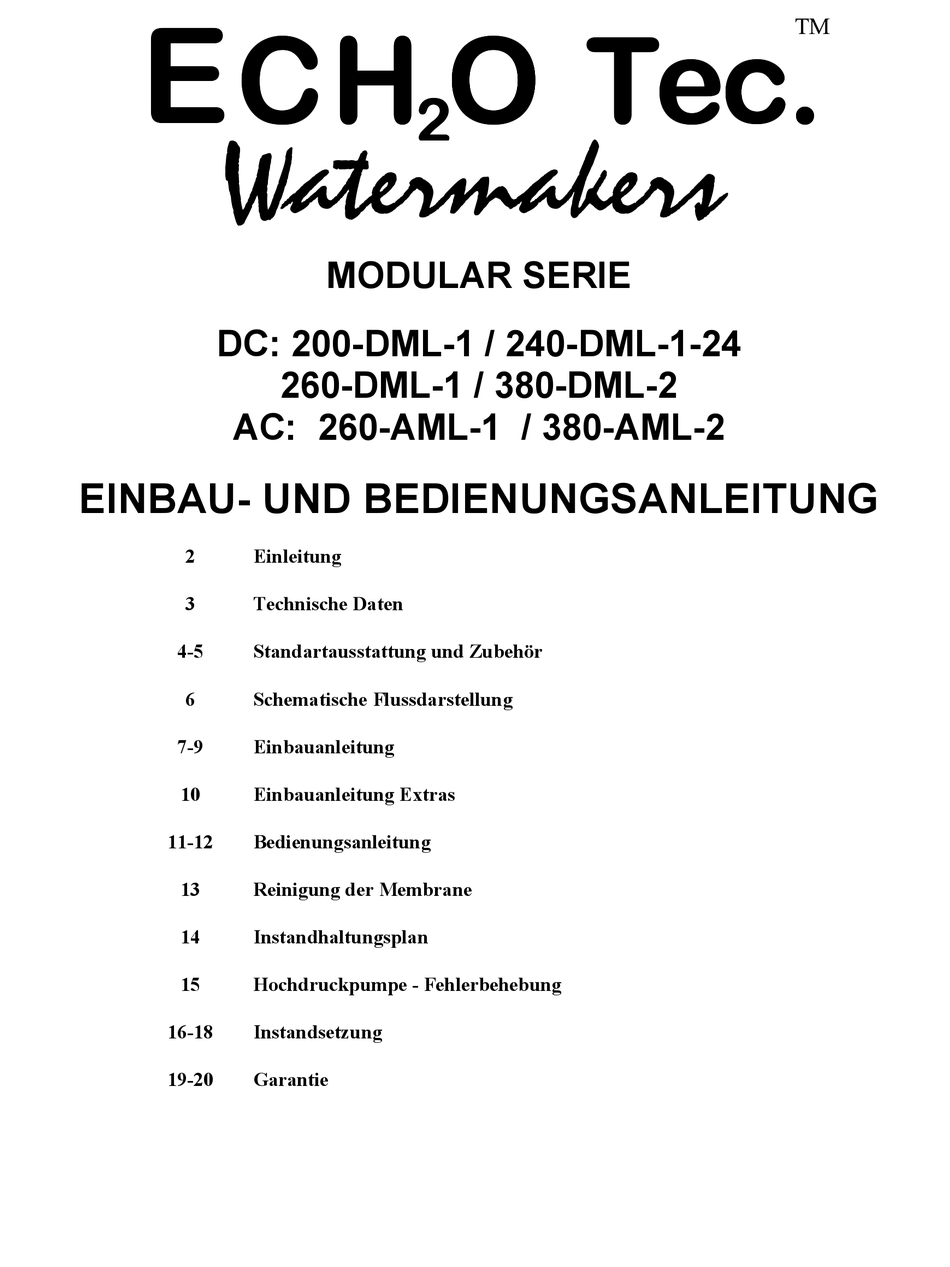

- Seite 1 C C C C H H H H O Tec. O Tec. O Tec. O Tec. 2 2 2 2 Watermakers MODULAR SERIE DC: 200-DML-1 / 240-DML-1-24 260-DML-1 / 380-DML-2 AC: 260-AML-1 / 380-AML-2 EINBAU- UND BEDIENUNGSANLEITUNG Einleitung Technische Daten Standartausstattung und Zubehör Schematische Flussdarstellung...
- Seite 2 Einleitung Vielen Dank f r Ihre Entscheidung, einen ECHO Tec Wassermacher f r die Frischwasserversorgung auf Ihrem Boot einzusetzen. Wir sind davon überzeugt, dass Sie mit unserem Produkt vollkommen zufrieden sein werden. Wir inspizieren und testen alle Systemkomponenten vor dem Verschiffen und sind sicher, eine der zuverlässigsten Entsalzungsanlagen auf dem Weltmarkt hergestellt zu haben.
- Seite 3 Technische Daten - ECHO Tec. DC Wassermacher Frischwasserproduktion: 200-DML-1 32ltr. / Std. 260-DML-1 49ltr. / Std. 240-DML-1-24 42ltr. / Std. 380-DML-2 75ltr. / Std. Reverse Osmosis Effektivität verändert sich mit dem Salzgehalt, der Temperatur des Seewassers und dem Alter der R.O.Membrane. Die Produktion ist mit einem Salzgehalt von 33g/ltr bei einer Temperatur von 26ºC an einer neuen Membrane...
- Seite 4 Standartausstattung 200/260/380-DML-1/2 1 Filtergehäuse 1 Gehäusehalter mit Schrauben 1 20-Micron Filterpatrone 1 Dreiwege-Ventil mit Nylonfittings 1 Titaniumverstärkte V4A (AISI 316) - Hochdruckpumpe mit Elekromotor und Zahnriemenantrieb 1 (Modell 200 / 260) oder 2 (Modell 380) 104cm / 41” Membranen mit Gehäuse/n, Haltern und Befestigungsschrauben 1 V4A - Kontrollpaneel 1 V4A - Druckregelventil...
- Seite 5 Zubehör (Extras) und Verbrauchsgüter Frischwasser-Spülsystem für eine biocidfreie Stillegung für bis zu sieben Tagen. 1 Filtergehäuse 1 Gehäusehalter mit Schrauben 1 geschäumter Aktivkohlefilter 1 Absperrventil 1/2” 1.5m Netzschlauch 5 V4A – Schlauchschellen Förderpumpe (12 oder 24 Volt DC) Wenn die Hochdruckpumpe weniger als 40cm unter der Wasserlinie installiert werden muss, oder ein zusätzlicher 5-Micron-Filter benutzt wird, empfiehlt sich der Einbau einer Förderpumpe.
- Seite 6 FLOW DIAGRAM WITH OPTIONS...
- Seite 7 Einbauanleitung Hochdruckpumpeinheit Montieren Sie die Pumpeinheit horizontal an einer kühlen, vibrationsfreien Stelle möglichst tief unter der Wasserlinie. Ist eine Installation nur an oder über der Wasserlinie möglich wird eine Förderpumpe benötigt. Die elektrische Installation sollte nur von einem professionellen Elektriker ausgeführt werden. Elektrisches Installationsmaterial wird nicht mitgeliefert.
- Seite 8 Hochdruckschlauch Die zwei Hochdruckschläuche werden in einem Stück mit jeweils einem V4A-Hochdruckfitting an den Enden geliefert. Der Schlauch kann mit einer Trennscheibe oder feinen Stahlsäge auf Länge getrennt werden. Der stahlverstärkte Hochdruckschlauch sollte mit keinem kleineren Radius als 15cm verlegt werden.
- Seite 9 Sie können mit einem T-Stück das Frischwasser in die Tankbelüftung oder Tankbefüllung einleiten. So vermeiden Sie den Rückfluss von Tankwasser und benötigen keinen zusätzlichen Tankanschluss. Wenn ein vorhandener Wasserhahn als Testauslass eingesetzt werden soll, ist dies nur möglich wenn er kein Absperrventil besitzt.
- Seite 10 Einbauanleitung für Extras Förderpumpe Bei Installation der Hochdruckpumpe, weniger als 30cm unter der Wasserlinie ist der Einbau einer Förderpumpe empfehlenswert. Die Förderpumpe wird zwischen einem Grobfilter (zum Schutz der Pumpe) und dem 20-Micron-Vorfilter installiert. Zur feineren Vorfiltrierung kann beim Einsatz einer Förderpumpe ein 5-Micron-Filter benutzt werden.
- Seite 11 Bedienungsanleitung Die R.O. Membrane ist mit einer Lösung konserviert, die eingenommen, Irritationen des Magen – Darmtraktes hervorrufen kann. Deshalb kann das Produktwasser erst nach einer halbstündigen Betriebszeit konsumiert werden. Gleiches gilt für die Inbetriebnahme nach temporärer Stillegung. Betreiben Sie Ihren Wassermacher nicht mit unreinem Seewasser (Öl, Chlorine oder anderen Chemikalien).
- Seite 12 Frischwasserspülung Wenn Ihr Wassermacher für die nächsten zwei Tage nicht benutzt wird, muss die Membrane mit Frischwasser gespült oder mit Biocide behandelt werden. Die Frischwasserspülung konserviert die Membrane für eine Dauer von maximal 10 Tagen. 1) Öffnen Sie das Druckregelventil bis kein Wiederstand der Feder mehr zu spüren ist und stellen Sie das Produktwasser-Testventil auf die Teststellung.
-
Seite 13: Reinigung Der Membrane
Reinigung der Membrane Die Membrane Ihers ECHO Tec. Wassermachers sollte gereinigt werden, wenn die Frischwasserproduktion um mehr als 15% unter den angegebenen Wert sinkt. Eine Abnahme von 10% im ersten Jahr ist üblich. Zunehmende Verunreinigung der Membrane ohne rechtzeitige Reinigung hat ein Nachlassen der Frischwasserproduktion zur Folge. Die Häufigkeit der Reinigung hängt von der Quälitat des Seewassers ab. - Seite 14 Instandhaltungsplan Der folgende Plan gibt einen Anhaltspunkt, wann Instandhaltungsarbeiten ausgeführt werden müssen. Die tatsächlichen Zeiten variiren mit der Qualität des Seewassers, der Regelmässigkeit der Benutzung und der Dauer in der das System Seewasser ausgesetzt ist. SYSTEM – SERVICE ZEITINTERVALL KOMPONENT Grobfilter Reinigen Sie das Filterelement 200 Std.
- Seite 15 Hochdruck – Pumpsystem Fehlerbehebung Problem Ursache Lösung Druck und/oder Verbrauchte Ersetzen Produktion sinkt Plungerdichtungen Defekte Ventilfeder Ersetzen Rutschender Riemen Spannen (BM Serie) Verstopfter Grob-, Vorfilter Reinigen oder oder Einlass Ersetzen Wasser im Hohe Luftfeuchtigkeit Reduzieren Sie den Pumpengehäuse Ölwechselintervall Verbrauchte Ersetzen Plungerdichtungen Lauter Betrieb...
- Seite 16 ECHO Tec. Hochdruckpumpe - Instandsetzung Saug-, Druckventile Stopfen (32) mit Ringschlüssel herausschrauben. Das darunter liegende Druck- bzw. Saugventil überprüfen. Hierzu Ventile mittels einer Flachzange herausziehen und zerlegen. Ventilplatte (28) und Ventilsitz (27) überprüfen. Gewinde des Stopfens (32) mit Schraubensicherungsmittel (Loctite 243) dünn bestreichen und mit 75 Nm anziehen.
- Seite 17 Plunger Ölablasstopfen (3A) herausschrauben und Öl ablassen, Getriebedeckel (7) entfernen, dann Kurbelwelle mit Presse oder Gummihammer axial bewegen. Dabei Kröpfung der Kurbelwelle ohne Gewalt durch die Gleitlagerpleuel (15) hindurchfädeln, Pleuel nicht verbiegen. Pleuel und Plunger herausnehmen und zerlegen. Verschlissene Teile austauschen. Beim Wiedereinbau zunächst Kurbelwelle durch die Pleuel fädeln, Lager (12A, 12B) beiderseits nachpressen, dann Radialwellendichtring (11), Ölschauglas (8) und Lagerdeckel (7) montieren.
- Seite 19 O TEC. WATERMAKER LIMITED WARRANTY Echo Marine Ltd. warrants to the original purchaser for a period of twenty-four (24) months from the date of shipment that the ECHO Tec. watermaker will perform according to specifications. Echo Marine’s liability under this warranty shall be limited to repair or replacement of the ECHO Tec. watermaker at Echo Marine’s option.
- Seite 20 hydroxides and calcium carbonates or alkaline soluble organic, inorganic substances and microbiological slimes. The ECHO Tec. Membrane Element is not guaranteed against iron fouling (rust), chemical attack, extreme temperatures (over 120º F/under 32ºF), drying out, or extreme pressures (over 1000 psig).
