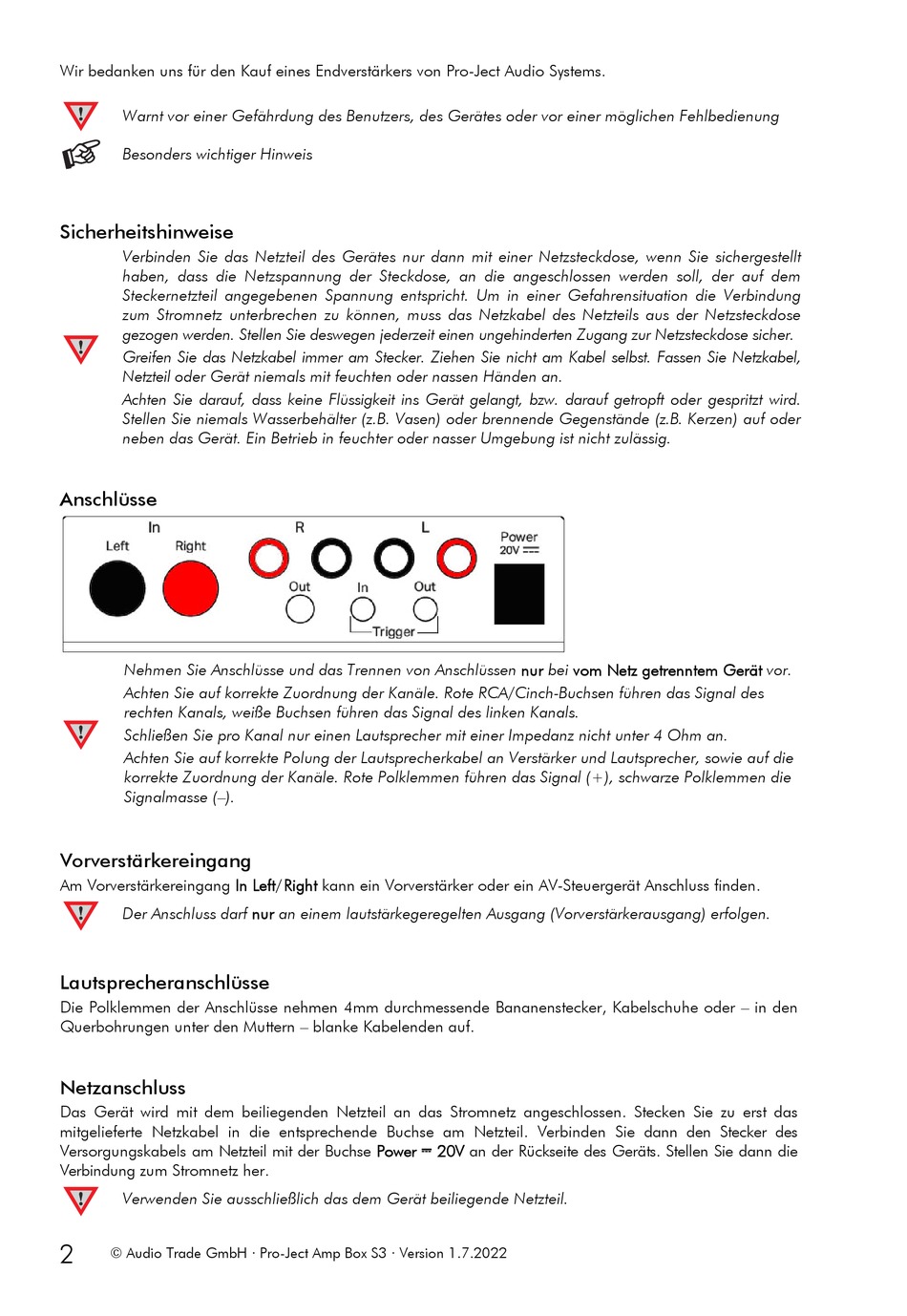

Wir bedanken uns für den Kauf eines Endverstärkers von Pro-Ject Audio Systems.
Warnt vor einer Gefährdung des Benutzers, des Gerätes oder vor einer möglichen Fehlbedienung
Besonders wichtiger Hinweis
Sicherheitshinweise
Verbinden Sie das Netzteil des Gerätes nur dann mit einer Netzsteckdose, wenn Sie sichergestellt
haben, dass die Netzspannung der Steckdose, an die angeschlossen werden soll, der auf dem
Steckernetzteil angegebenen Spannung entspricht. Um in einer Gefahrensituation die Verbindung
zum Stromnetz unterbrechen zu können, muss das Netzkabel des Netzteils aus der Netzsteckdose
gezogen werden. Stellen Sie deswegen jederzeit einen ungehinderten Zugang zur Netzsteckdose sicher.
Greifen Sie das Netzkabel immer am Stecker. Ziehen Sie nicht am Kabel selbst. Fassen Sie Netzkabel,
Netzteil oder Gerät niemals mit feuchten oder nassen Händen an.
Achten Sie darauf, dass keine Flüssigkeit ins Gerät gelangt, bzw. darauf getropft oder gespritzt wird.
Stellen Sie niemals Wasserbehälter (z.B. Vasen) oder brennende Gegenstände (z.B. Kerzen) auf oder
neben das Gerät. Ein Betrieb in feuchter oder nasser Umgebung ist nicht zulässig.
Anschlüsse
Nehmen Sie Anschlüsse und das Trennen von Anschlüssen nur bei vom Netz getrenntem Gerät vor.
Achten Sie auf korrekte Zuordnung der Kanäle. Rote RCA/Cinch-Buchsen führen das Signal des
rechten Kanals, weiße Buchsen führen das Signal des linken Kanals.
Schließen Sie pro Kanal nur einen Lautsprecher mit einer Impedanz nicht unter 4 Ohm an.
Achten Sie auf korrekte Polung der Lautsprecherkabel an Verstärker und Lautsprecher, sowie auf die
korrekte Zuordnung der Kanäle. Rote Polklemmen führen das Signal (+), schwarze Polklemmen die
Signalmasse (–).
Vorverstärkereingang
Am Vorverstärkereingang In Left/Right kann ein Vorverstärker oder ein AV-Steuergerät Anschluss finden.
Der Anschluss darf nur an einem lautstärkegeregelten Ausgang (Vorverstärkerausgang) erfolgen.
Lautsprecheranschlüsse
Die Polklemmen der Anschlüsse nehmen 4mm durchmessende Bananenstecker, Kabelschuhe oder – in den
Querbohrungen unter den Muttern – blanke Kabelenden auf.
Netzanschluss
Das Gerät wird mit dem beiliegenden Netzteil an das Stromnetz angeschlossen. Stecken Sie zu erst das
mitgelieferte Netzkabel in die entsprechende Buchse am Netzteil. Verbinden Sie dann den Stecker des
Versorgungskabels am Netzteil mit der Buchse Power
Verbindung zum Stromnetz her.
Verwenden Sie ausschließlich das dem Gerät beiliegende Netzteil.
2
© Audio Trade GmbH · Pro-Ject Amp Box S3 · Version 1.7.2022
"
20V an der Rückseite des Geräts. Stellen Sie dann die
