Duet Rotobolt – Technische Beschreibung
5
6
7
5x
8
Öffnen mit Werkscode „50"
4

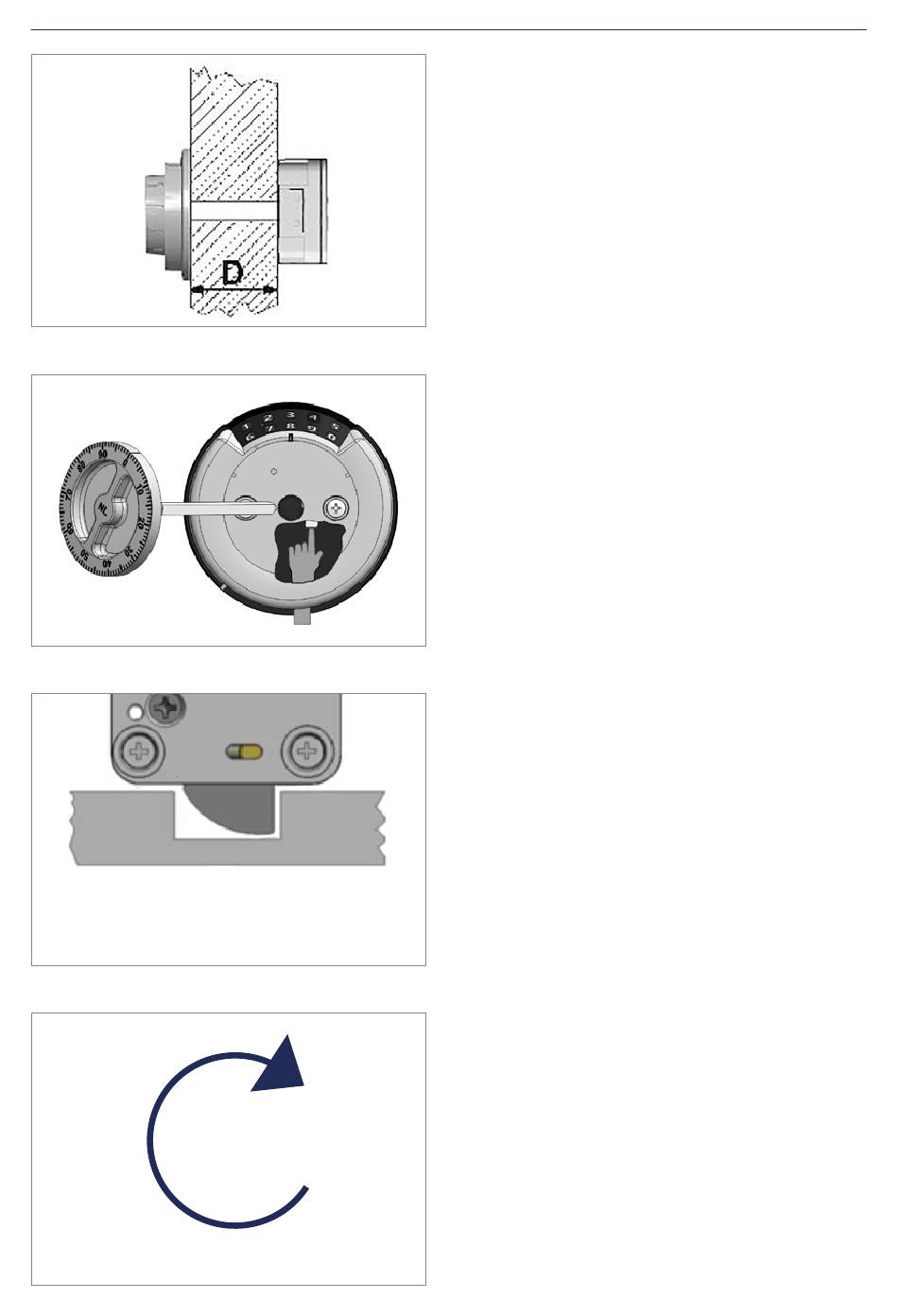

• Die Spindel ablängen und sorgfältig beidseitig
entgraten.
Länge: D (=Türdicke) + 40 mm
• Anschließend die Spindel in den Vierkant des
Zahlenknopfes drücken.
• Bei eingefahrenem Riegel den Zahlenknopf auf ca. 0
stellen und in das Schloss schieben.
• Zum Einrasten den kleinen Knopf im Batteriefach
drücken.
Während der folgenden Aktionen die Eingabeein-
heit so ausrichten, dass der Zahlenknopf leichtläufig
drehbar ist und nicht reibt.
Bei offener Türe den Zahlenknopf mehrmals LINKS
drehen (Code verwerfen) und Riegelwerksgriff in
Schließposition drehen. Der Riegel muss lastfrei in
die Endposition laufen, und darf vom Riegelwerk
nicht behindert werden.
• Den Zahlenknopf 5 Umdrehungen nach LINKS
auf „50" stellen.
• Dann RECHTS bis „0" drehen und Riegelwerksgriff
in „OFFEN"-Position drehen.
• Der Schlossriegel wird eingeklappt
(muss leicht gängig erfolgen).
Aufgrund von Einbautoleranzen, kann der Code bis zu
zwei Nummern nach links oder rechts verschoben sein.
Wenn das Schloss nicht auf 50 öffnet: „48", „49" und
„51" oder „52" versuchen.
