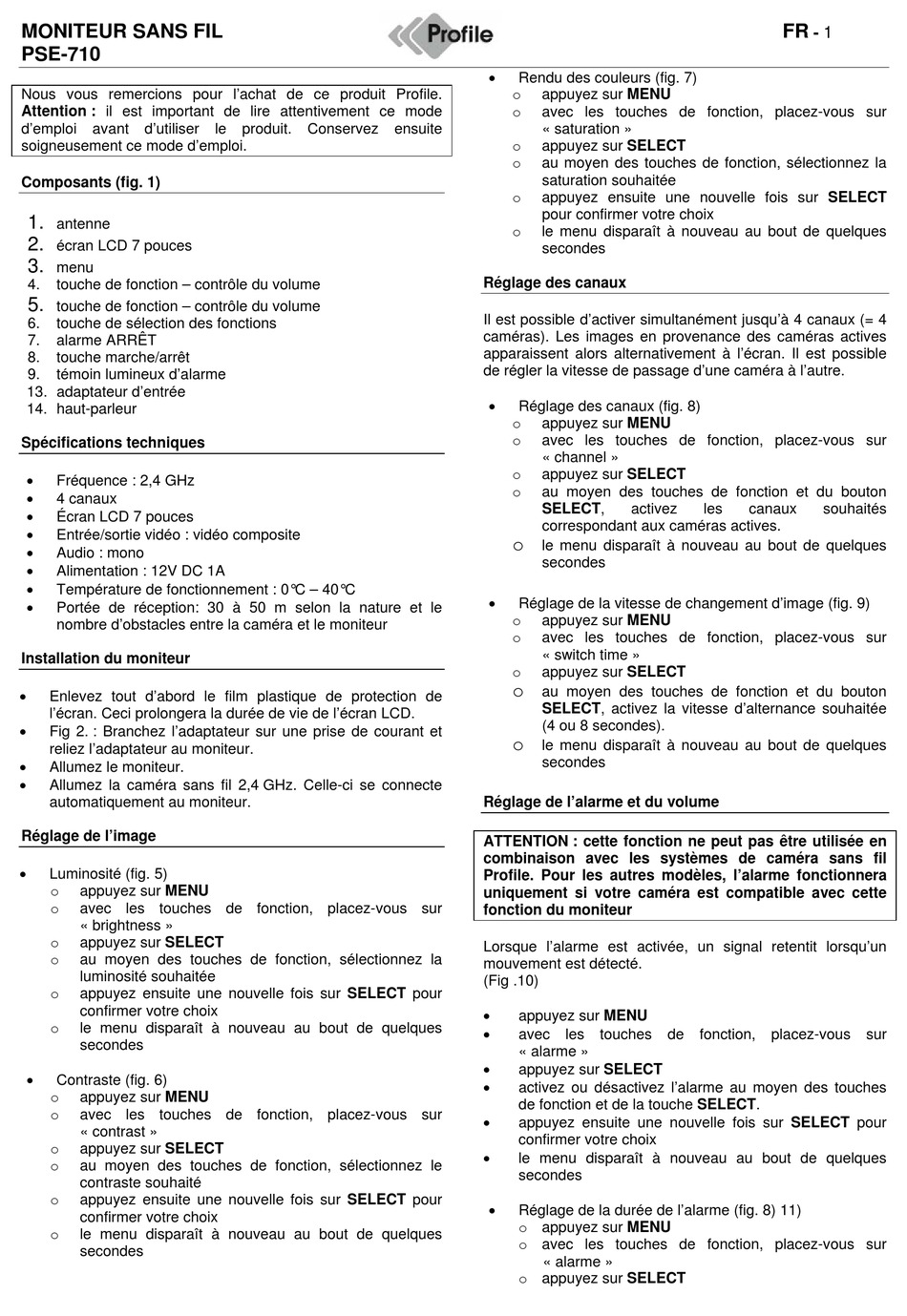

MONITEUR SANS FIL
PSE-710
Nous vous remercions pour l'achat de ce produit Profile.
Attention : il est important de lire attentivement ce mode
d'emploi
avant
d'utiliser
soigneusement ce mode d'emploi.
Composants (fig. 1)
1.
antenne
2.
écran LCD 7 pouces
3.
menu
4.
touche de fonction – contrôle du volume
5.
touche de fonction – contrôle du volume
6.
touche de sélection des fonctions
7.
alarme ARRÊT
8.
touche marche/arrêt
9.
témoin lumineux d'alarme
13. adaptateur d'entrée
14. haut-parleur
Spécifications techniques
Fréquence : 2,4 GHz
4 canaux
Écran LCD 7 pouces
Entrée/sortie vidéo : vidéo composite
Audio : mono
Alimentation : 12V DC 1A
Température de fonctionnement : 0°C – 40°C
Portée de réception: 30 à 50 m selon la nature et le
nombre d'obstacles entre la caméra et le moniteur
Installation du moniteur
Enlevez tout d'abord le film plastique de protection de
l'écran. Ceci prolongera la durée de vie de l'écran LCD.
Fig 2. : Branchez l'adaptateur sur une prise de courant et
reliez l'adaptateur au moniteur.
Allumez le moniteur.
Allumez la caméra sans fil 2,4 GHz. Celle-ci se connecte
automatiquement au moniteur.
Réglage de l'image
Luminosité (fig. 5)
appuyez sur MENU
o
avec les touches de fonction, placez-vous sur
o
« brightness »
appuyez sur SELECT
o
au moyen des touches de fonction, sélectionnez la
o
luminosité souhaitée
appuyez ensuite une nouvelle fois sur SELECT pour
o
confirmer votre choix
le menu disparaît à nouveau au bout de quelques
o
secondes
Contraste (fig. 6)
appuyez sur MENU
o
avec les touches de fonction, placez-vous sur
o
« contrast »
appuyez sur SELECT
o
au moyen des touches de fonction, sélectionnez le
o
contraste souhaité
appuyez ensuite une nouvelle fois sur SELECT pour
o
confirmer votre choix
le menu disparaît à nouveau au bout de quelques
o
secondes
le
produit.
Conservez
Rendu des couleurs (fig. 7)
appuyez sur MENU
o
avec les touches de fonction, placez-vous sur
o
ensuite
« saturation »
appuyez sur SELECT
o
au moyen des touches de fonction, sélectionnez la
o
saturation souhaitée
appuyez ensuite une nouvelle fois sur SELECT
o
pour confirmer votre choix
le menu disparaît à nouveau au bout de quelques
o
secondes
Réglage des canaux
Il est possible d'activer simultanément jusqu'à 4 canaux (= 4
caméras). Les images en provenance des caméras actives
apparaissent alors alternativement à l'écran. Il est possible
de régler la vitesse de passage d'une caméra à l'autre.
Réglage des canaux (fig. 8)
appuyez sur MENU
o
avec les touches de fonction, placez-vous sur
o
« channel »
appuyez sur SELECT
o
au moyen des touches de fonction et du bouton
o
SELECT,
correspondant aux caméras actives.
o
le menu disparaît à nouveau au bout de quelques
secondes
Réglage de la vitesse de changement d'image (fig. 9)
appuyez sur MENU
o
avec les touches de fonction, placez-vous sur
o
« switch time »
appuyez sur SELECT
o
o
au moyen des touches de fonction et du bouton
SELECT, activez la vitesse d'alternance souhaitée
(4 ou 8 secondes).
o
le menu disparaît à nouveau au bout de quelques
secondes
Réglage de l'alarme et du volume
ATTENTION : cette fonction ne peut pas être utilisée en
combinaison avec les systèmes de caméra sans fil
Profile. Pour les autres modèles, l'alarme fonctionnera
uniquement si votre caméra est compatible avec cette
fonction du moniteur
Lorsque l'alarme est activée, un signal retentit lorsqu'un
mouvement est détecté.
(Fig .10)
appuyez sur MENU
avec les touches de fonction, placez-vous sur
« alarme »
appuyez sur SELECT
activez ou désactivez l'alarme au moyen des touches
de fonction et de la touche SELECT.
appuyez ensuite une nouvelle fois sur SELECT pour
confirmer votre choix
le menu disparaît à nouveau au bout de quelques
secondes
Réglage de la durée de l'alarme (fig. 8) 11)
o appuyez sur MENU
o avec les touches de fonction, placez-vous sur
« alarme »
o appuyez sur SELECT
FR
activez
les
canaux
- 1
souhaités
