Inhaltszusammenfassung für Bosch WOL 1670
- Seite 1 WOL 1670 de Gebrauchsanleitung Internet: http://www. bosch-hausgeraete.de...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise zur Entsorgung ....Gebrauchsanleitung Umweltschutz/Sparhinweise ....Allgemeine Sicherheitshinweise . - Seite 3 Anschließen der Waschmaschine - steht Ihnen unser Kundendienst gerne zur Verfügung. Weitere Informationen und eine Auswahl unserer Produkte finden Sie auf unserer Internetseite: http://www.bosch-hausgeraete.de Lesen Sie diese Gebrauchs und Aufstellanleitung und alle anderen der Waschmaschine beigegebenen Informationen und handeln Sie entsprechend.
-
Seite 4: Hinweise Zur Entsorgung
Hinweise zur Entsorgung Ihr neues Gerät wurde auf dem Weg zu Ihnen durch Entsorgen der die Verpackung geschützt. Alle eingesetzten Materia Verpackung lien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit, und entsorgen Sie die Ver packung umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeinde verwaltung. -
Seite 5: Umweltschutz/Sparhinweise
Umweltschutz/Sparhinweise Durch sparsamen Verbrauch von Energie, Wasser und Waschmittel schont Ihr Gerät unsere Umwelt und nicht zuletzt auch Ihre Haushaltskasse. Verbrauchs werte Ihres Gerätes finden Sie auf Seite 39. Um sparsam und umweltfreundlich zu waschen: - Empfohlene Beladungsmengen nicht über schreiten. -
Seite 6: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Ihre Waschmaschine ist bestimmt - ausschließlich zum Gebrauch im Haushalt - zum Waschen von maschinenwaschbaren Textilien in Waschlauge - zum Betrieb mit kaltem Trinkwasser und handels üblichen Wasch und Pflegemitteln, die für den Einsatz in Waschmaschinen geeignet sind. Lassen Sie Kinder nicht unbeaufsichtigt an der Waschmaschine. -
Seite 7: Mobilität
Mobilität Grundstellung Der Hebel befindet sich an der Gerätevorderseite un ten rechts. Achtung Beim Waschbetrieb muß das Gerät immer fest auf seinen Füßen stehen (Hebel rechts). Zum Wechseln des Standortes kann das Gerät auf Rollen gefahren werden. Achtung Die Mobilität ist ausschließlich für den Aufstellungs raum ausgelegt und keine generelle Fahrbereitschaft für längere Wegstrecken. - Seite 8 q Fassen Sie in die Griffmulden der linken und rech ten Seitenwand des Gerätes und rollen Sie das Gerät an den gewünschten Platz. q Stellen Sie den Hebel zurück (Hebel nach rechts schwenken). Das Gerät steht wieder fest auf sei nen Füßen.
-

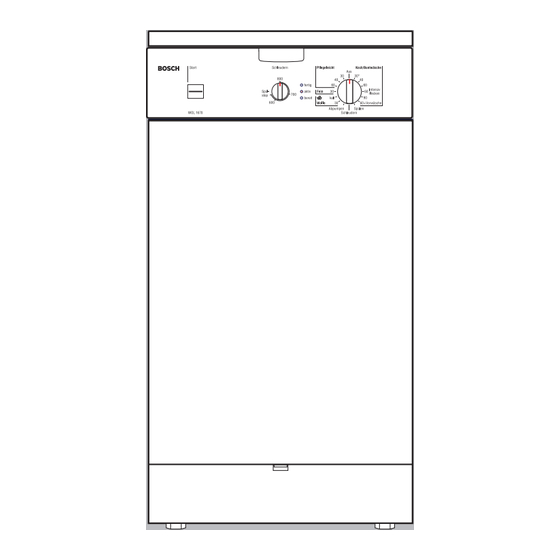

Seite 9: Das Ist Ihre Waschmaschine
Das ist Ihre Waschmaschine Wasch /Pflegemittel einfüllen Kammer I: Waschmittel für Vorwäsche oder Stärke Kammer II: Waschmittel für Hauptwäsche, Ent härter, Bleichmittel, Fleckensalz oder Einweichmittel Kammer 2: Pflegemittel, z. B. Weich oder Formspüler Waschlauge ablassen, falls notwendig... -
Seite 10: Bedienfeld
Bedienfeld 1. Programm wählen Drehen in beide Richtungen möglich. Schaltet Waschmaschine Ein/Aus. Der Programmwähler dreht sich nicht, während das Programm abläuft - der Programmablauf wird elektronisch gesteuert. 2. Anzeigelampen leuchten fertig, wenn Programm abgelaufen. aktiv, wenn Start gedrückt. bereit, wenn Programm gewählt. Anzeigelampen blinken: Betriebsstörung. -
Seite 11: Vor Dem Ersten Waschen
Vor dem ersten Waschen Achtung Waschmaschine muss sachgemäß aufgestellt und angeschlossen sein, siehe Aufstellanleitung. Vor Verlassen des Werks wurde Ihr Gerät geprüft. Um mögliche Prüfwasserreste zu entfernen, das erste Mal ohne Wäsche waschen. q Keine Wäsche einfüllen. q Wasserhahn öffnen. q Ca. -
Seite 12: Deckel Und Trommeldeckel
Deckel und Trommeldeckel Deckel öffnen q Taste Deckel" drücken. Deckel springt auf. q Deckel aufklappen. Trommeldeckel öffnen0. Achtung Die Waschtrommel nicht an der gelochten Mantelfläche drehen. q In die Griffmulden der Trommel fassen und die Trommel in Pfeilrichtung drehen, bis sich der Trommeldeckel oben befindet. - Seite 13 Trommeldeckel schließen0. q Die vordere Deckelhälfte nach unten klappen. q In dieser Stellung die vordere Deckelhälfte festhal ten, die hintere Deckelhälfte nach unten klappen, bis der Haken der vorderen Deckelhälfte in den Schlitz der hinteren Deckelhälfte eingreift. q Die Deckelhälften loslassen. q Die Trommeldeckelhälften sind richtig geschlos sen, wenn sie sich beim Hinunterdrücken der vor deren Deckelhälfte nicht öffnen.
-
Seite 14: Wäsche Vorbereiten, Sortieren Und Einlegen
Wäsche vorbereiten, sortieren und einlegen Achtung Wäsche vorbereiten Fremdkörper (z. B. Münzen, Büroklammern, Nadeln, Nägel) können Wäschestücke oder Bauteile der Waschmaschine (z. B. Waschtrommel) beschädigen. q Taschen der Wäschestücke leeren. q Sand aus Taschen und Umschlägen ausbürsten. q Reißverschlüsse schließen, Bezüge zuknöpfen. q Gardinenröllchen entfernen oder in Netz/Beutel einbinden. -
Seite 15: Wäsche Sortieren
Achtung Wäsche sortieren Wäsche kann verfärben. Neue bunte Wäsche nicht mit anderer Wäsche zusammen waschen. Nach Farbe und Verschmutzungsgrad Weiße Wäsche kann grau werden. Weiße und farbige Wäsche getrennt waschen. Verschmutzungsgrade leicht verschmutzt Keine Verschmutzungen und Flecken erkennbar. Wäsche hat evtl. Körpergeruch angenommen. - Leichte Sommer und Sportbekleidung wenige Stunden getragen. - Seite 16 stark verschmutzt Verschmutzungen und/oder Flecken erkennbar. - Küchenhandtücher bis zu einer Woche benutzt. - Stoffservietten. - Babylätzchen. - Kinderoberbekleidung oder Fußballtrikot und hose mit Gras oder Erde verschmutzt. - Berufskleidung wie Schlosseranzug, Bäcker und Metzgerkleidung. typische Flecken - Hautfett, Speiseöle/ fette, Soßen, Mineralöl, Wachse (fett /ölhaltig).
- Seite 17 Wäsche sortieren nach Nur Wäsche mit den hier angegebenen Pflege Angaben auf den symbolen waschen. Pflegeetiketten Kochwäsche 90 C c b a Buntwäsche 60 C, 40 C, 30 C h g f Pflegeleicht 60 C, 40 C, 30 C l g k f Feinwäsche 40 C, 30 C l g k f hand und maschinenwaschbare...
-
Seite 18: Wäsche Einlegen
d Explosionsgefahr! Wäsche einlegen Mit lösungsmittelhaltigen Reinigungsmitteln, z. B. Fleckenentferner, Waschbenzin, vorbehandelte Wäschestücke können nach dem Einfüllen zu einer Explosion führen. Wäschestücke vorher gründlich von Hand ausspülen. Achtung Fremdkörper in der Wäschetrommel können die Wäsche beschädigen. Vor dem Einlegen der Wäsche prüfen, dass keine Fremdkörper in der Wäsche trommel sind. -
Seite 19: Wasch Und Pflegemittel
Wasch und Pflegemittel d Vergiftungsgefahr! Waschmittelmenge Wasch und Pflegemittel für Kinder unzugänglich auf dosieren bewahren. Dosieren Sie Waschmittel entsprechend q der Wasserhärte. Die Wasserhärte erfahren Sie bei Ihrem Wasserversorgungsunternehmen. q der Wäschemenge. q des Verschmutzungsgrades. Angaben über Ver schmutzungsgrade finden Sie ab Seite 15. q den Angaben des Waschmittel Herstellers. -
Seite 20: Wasch-/Pflegemittel Einfüllen
Wasch /Pflege mittel einfüllen Kammer I Waschmittel für Vorwäsche oder Stärke. Kammer II Waschmittel für Hauptwäsche, Enthärter, Bleichmit tel, Fleckensalz oder Einweichmittel. Kammer 2 Pflegemittel, z. B. Weich oder Formspüler Wenn Sie ein Programm ohne Vorwäsche wählen, können Sie das Waschmittel auch direkt auf die Trommel dosieren. -
Seite 21: Programm Auswählen
Programm auswählen Wählen Sie das gewünschte Programm aus - siehe Grundprogramme auch die separate Programmübersicht. Kochwäsche 90 °C Energieintensives Programm für kochfeste Textilien aus Baumwolle oder Leinen. Zum Schutz der Abwasserleitungen wird die heiße Waschlauge vor dem Abpumpen mit ca. 7 Litern kaltem Wasser gemischt. - Seite 22 Zusatzprogramme Spülen Programmwähler Separater Spülgang mit anschließendem Schleudern für pflegeleichte Textilien. Schleudern Separater Schleudergang, Drehzahl wählbar. Wasch lauge oder Spülwasser werden vor dem Schleudern abgepumpt. Abpumpen Abpumpen des Spülwassers nach einem Wasch programm mit der Einstellung Spülstop" für schonende Behandlung empfindlicher Wäsche. Schleuderdrehzahlwähler Grundstellung (Schleuderdrehzahlwähler zeigt nach oben)
- Seite 23 Zusatzfunktionen Spülstop Wäsche bleibt im letzten Spülwasser liegen. Das Programm Abpumpen" bzw. Schleudern" durchführen. Die Wäsche kann auch tropfnass entnommen wer den. Dazu den Programmwähler auf Aus" stellen und ca. 2 Minuten warten. Unwuchtkontrollsystem Das automatische Unwuchtkontrollsystem sorgt durch mehrmaliges Anschleudern für gleichmäßige Wäscheverteilung.
-
Seite 24: Waschen
Waschen q Wasserhahn öffnen. Programm starten q Programmwähler auf gewünschtes Programm stellen (siehe auch separate Programmübersicht). Anzeigelampe bereit" leuchtet. q Gewünschte Schleuderdrehzahl oder Spülstop" wählen. Bei den Programmen Pflegeleicht", Feinwäsche" und Wolle" werden die Schleuderdrehzahlen zur Schonung der Wäsche automatisch begrenzt. q Taste Start"... -
Seite 25: Programmablauf Ändern
Wenn Sie aus Versehen ein falsches Programm Programmablauf gewählt haben: ändern q Programmwähler auf Aus" stellen. q Programmwähler auf neugewähltes Programm stellen. Anzeigelampe bereit" leuchtet. q Taste Start" drücken. Anzeigelampe aktiv" leuchtet, neues Programm läuft. Wenn Sie ein Programm vorzeitig beenden möchten: Programm q Programmwähler auf Aus"... -
Seite 26: Nach Ablauf Des Programms
Nach Ablauf des Programms Anzeigelampe fertig" leuchtet. q Programmwähler auf Aus" stellen und, wenn gewünscht, q Zusatzprogramm ( Abpumpen", Schleudern" oder Spülen") wählen. q Taste Start" drücken. q Nach Ablauf des Zusatzprogramms Programm wähler auf Aus" stellen. Wäsche entnehmen q Wasserhahn schließen. (bei Geräten mit Aqua Stop lediglich bei längerer Abwesenheit) q Deckel und Trommeldeckel öffnen. -
Seite 27: Besondere Anwendungen
Besondere Anwendungen q Wäsche gleicher Farbe einlegen. Einweichen q Einweichmittel nach Angaben des Herstellers in Kammer II einfüllen. q Programmwähler auf Buntwäsche 30 C" stellen. Anzeigelampe bereit" leuchtet. q Taste Start" drücken. Anzeigelampe aktiv" leuchtet, Programm läuft. q Nach ca. 15 Minuten Programmwähler auf Aus" stellen. - Seite 28 Nur Färbemittel verwenden, die umweltverträglich und Färben für den Einsatz in Waschmaschinen geeignet sind. Achtung Verfärben der Wäsche bei nachfolgenden Wasch gängen kann dennoch nicht ganz ausgeschlossen werden. q Färbemittel nach Angaben des Herstellers an wenden. Nach dem Färben: q Einen ½ Messbecher Waschmittel in Kammer II geben.
-
Seite 29: Reinigen Und Pflegen
Reinigen und Pflegen d Stromschlaggefahr! Trennen Sie grundsätzlich das Gerät als Erstes vom Strom Netz. Niemals die Waschmaschine mit einem Wasserstrahl reinigen. d Explosionsgefahr! Niemals Lösungsmittel zum Reinigen verwenden. Bei Bedarf: Gehäuse und q Etwas Seifenlauge oder ein mildes, nicht scheu Bedienblende erndes Reinigungsmittel verwenden. -
Seite 30: Weichspülmittelein Satz Reinigen
Weichspülmittelein satz reinigen q Einsatz nach oben wegziehen. q Einsatz unter fließendem warmen Wasser reinigen. q Einsatz wieder einsetzen. -
Seite 31: Laugenpumpe Reinigen
Wenn die Waschlauge nicht vollständig abgepumpt Laugenpumpe wird. Fremdkörper blockieren die Laugenpumpe oder reinigen stark flusende Wäsche wurde bei hohen Temperatu ren gewaschen. (bis zu 20 l, geeignetes Gefäß bereitstellen) Waschlauge ablassen d Verbrühungsgefahr! Heiße Waschlauge abkühlen lassen. q Programmwähler auf Aus" stellen. q Abdeckklappe herunterklappen. -
Seite 32: Siebe Im Wasserzulauf Reinigen
q Pumpendeckel vorsichtig abschrauben. q Innenraum von Fremdkörpern/Flusen befreien und reinigen. Flügelrad der Laugenpumpe muss sich drehen lassen. Gewinde des Pumpendeckels und Pumpenge häuse von Laugenresten und Flusen reinigen. q Pumpendeckel einsetzen und festschrauben. q Abdeckklappe einsetzen und schließen. Um zu verhindern, dass beim nächsten Waschen Waschmittel ungenutzt in den Ablauf fließt: q 1 Liter Wasser in Kammer II gießen. -
Seite 33: Waschmaschine Entkalken
Für Geräte ohne Aqua Stop q Schlauch vom Wasserhahn abnehmen. q Sieb unter fließendem Wasser ausspülen. q Schlauch anschließen. Siebe an der Wasch maschine reinigen q Schlauch an der Maschinenrückseite abnehmen. q Sieb herausziehen und unter fließendem Wasser ausspülen. q Sieb einsetzen und Schlauch anschließen. q Wasserhahn aufdrehen und prüfen, ob noch Wasser austritt. -
Seite 34: Hilfe Bei Kleinen Störungen
Hilfe bei kleinen Störungen d Stromschlaggefahr! Reparaturen nur vom Kundendienst oder von autori sierten Fachkräften durchführen lassen. Im Reparaturfall oder wenn Sie eine Störung mit Hilfe der folgenden Tabelle nicht selbst beheben können q Programmwähler auf Aus" stellen. q Waschmaschine vom Strom Netz trennen. q Wasserhahn zudrehen. - Seite 35 Störung Ursache Abhilfe Sicherung einschalten/ersetzen. Anzeigelampen leuchten Sicherung ausgelöst. nicht. Tritt die Störung wiederholt auf, Kundendienst rufen. Stromausfall. Eingestelltes Programm läuft weiter, wenn Strom wieder da ist. Soll die Wäsche entnommen werden, wie unter Laugenpumpe reinigen" vorgehen, siehe ab Seite 31. Stecker lose oder nicht eingesteckt.
- Seite 36 Störung Ursache Abhilfe Gerät ausschalten. Schaum tritt aus. Zu viel Waschmittel. 1 Esslöffel Weichspüler mit ½ Liter Wasser vermischen und in Kam mer II geben. Gerät wieder einschalten. Waschmitteldosierung beim nächsten Waschgang verringern. Motorgeräusch Kein Fehler. In der Einlaufphase des Antriebsmotors kann es zu Laufgeräuschen kommen.
- Seite 37 Störung Ursache Abhilfe Verschmutzung ist größer als Geeignetes Programm wählen. Waschergebnis nicht angenommen. zufriedenstellend. Waschmittel war unterdosiert. Waschmittel nach Angaben des Herstellers dosieren. Waschmittelrückstände Manche phosphatfreien Sofort Spülen" wählen auf der Wäsche. Waschmittel enthalten oder wasserunlösliche Rückstände, die Wäsche nach dem Trocknen sich als helle Flecken auf der ausbürsten.
-
Seite 38: Kundendienst
Kundendienst Bevor Sie den Kundendienst rufen, prüfen Sie bitte, ob Sie die Störung nicht selbst beheben können (siehe ab Seite 34). In Beratungsfällen entstehen Ihnen, auch während der Garantiezeit, Kosten für einen Technikereinsatz. Den für Sie nächsten Kundendienst können Sie aus dem beiliegenden Verzeichnis entnehmen. -
Seite 39: Verbrauchswerte
Verbrauchswerte Normal Programm Beladung Verbrauchswerte ** (ohne Zusatzfunktionen) t f kti Strom Wasser Dauer Buntwäsche 40 C 4,5 kg * 0,5 kWh 49 l 115 min. Buntwäsche 60 C 4,5 kg * 0,85 kWh 49 l 115 min. Buntwäsche 60 C Intensiv / 4,5 kg 0,85 kWh 49 l... - Seite 40 0702de 5550 007 285 ROBERT BOSCH HAUSGERÄTE GMBH...
