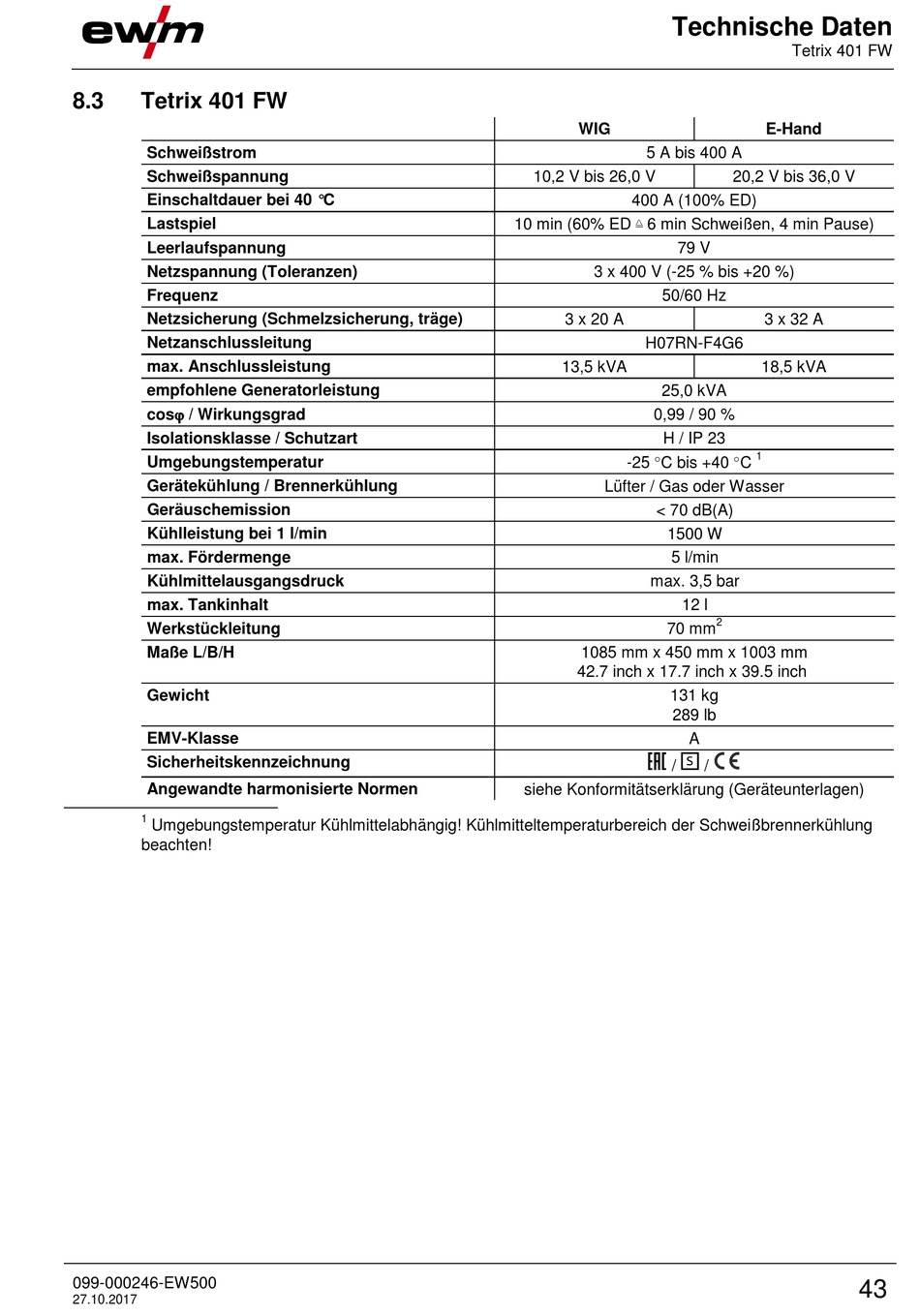

8.3
Tetrix 401 FW
Schweißstrom
Schweißspannung
Einschaltdauer bei 40 °C
Lastspiel
Leerlaufspannung
Netzspannung (Toleranzen)
Frequenz
Netzsicherung (Schmelzsicherung, träge)
Netzanschlussleitung
max. Anschlussleistung
empfohlene Generatorleistung
cos / Wirkungsgrad
Isolationsklasse / Schutzart
Umgebungstemperatur
Gerätekühlung / Brennerkühlung
Geräuschemission
Kühlleistung bei 1 l/min
max. Fördermenge
Kühlmittelausgangsdruck
max. Tankinhalt
Werkstückleitung
Maße L/B/H
Gewicht
EMV-Klasse
Sicherheitskennzeichnung
Angewandte harmonisierte Normen
1
Umgebungstemperatur Kühlmittelabhängig! Kühlmitteltemperaturbereich der Schweißbrennerkühlung
beachten!
099-000246-EW500
27.10.2017
Technische Daten
WIG
5 A bis 400 A
10,2 V bis 26,0 V
400 A (100% ED)
10 min (60% ED
6 min Schweißen, 4 min Pause)
79 V
3 x 400 V (-25 % bis +20 %)
50/60 Hz
3 x 20 A
H07RN-F4G6
13,5 kVA
25,0 kVA
0,99 / 90 %
H / IP 23
-25 C bis +40 C
Lüfter / Gas oder Wasser
< 70 dB(A)
1500 W
5 l/min
max. 3,5 bar
12 l
70 mm
1085 mm x 450 mm x 1003 mm
42.7 inch x 17.7 inch x 39.5 inch
131 kg
289 lb
/
siehe Konformitätserklärung (Geräteunterlagen)
Tetrix 401 FW
E-Hand
20,2 V bis 36,0 V
3 x 32 A
18,5 kVA
1
2
A
/
43
