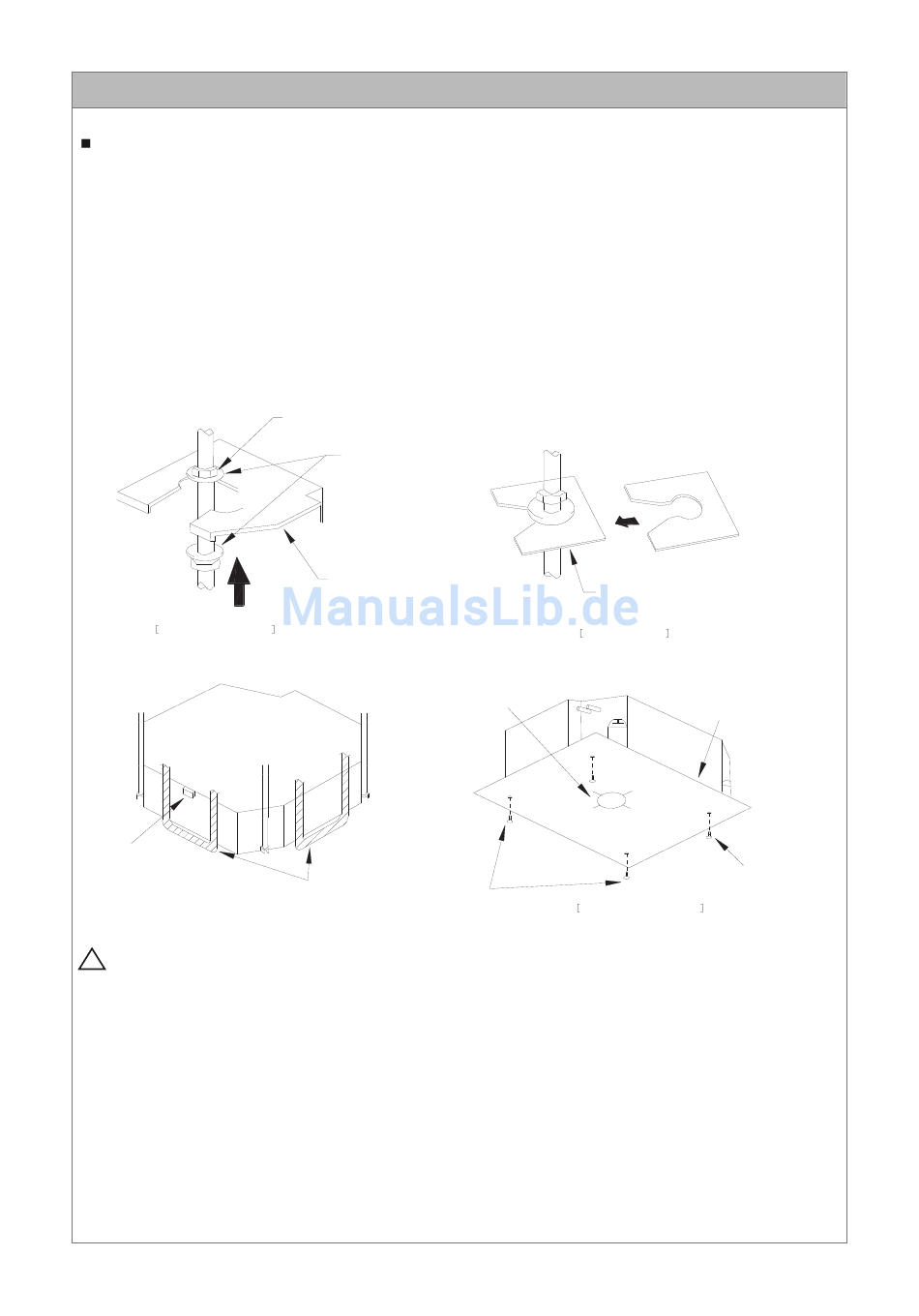

Installation des Kassettengerätes
Haupthalterung
1. Erster Schritt zur Installation des Gerätes:
Befestigen Sie das Halterungsgestänge mit Hilfe der Muttern und Unterlegscheiben fest am Halterungsrahmen.
2. Nutzung der Vorlagenpappe
- Legen Sie die Vorlage an, um die Maße der Deckenöffnung zu ermitteln.
- Die Mitte der Öffnung ist auf der Vorlage markiert.
- Bringen Sie die Vorlage mit Nieten an der Anlage an und richten Sie die Öffnung für die Ableitung aus.
3. Justieren Sie das Gerät am gewünschten Installationsort. (Refer to the fig.2)
4. Prüfen Sie, ob die Einheit horizontal ausgerichtet ist, damit ein Wasseraustritt vermieden wird.
5. Ziehen Sie die Schutzscheibe unter den Unterlegscheiben ab und ziehen Sie die Muttern fest.
6. Nehmen Sie die Pappvorlage ab.
Auf passender Höhe fixieren
Wasserwaage
!
Hinweis: Ziehen Sie Schrauben und Muttern gut fest, um ein Herabfallen des Gerätes zu verhindern.
Mutter
Unterlegscheibe
Höhe bestimmen
Ziehen (doppelte Muttern)
Mitte der Deckenöffnung
Schlauchwaage
einfügen
Dichtung
Dichtung befestigen
Schraube für Befestigung
Montageschablone befestigen
5
Montageschablone
Schraube für Befestigung
