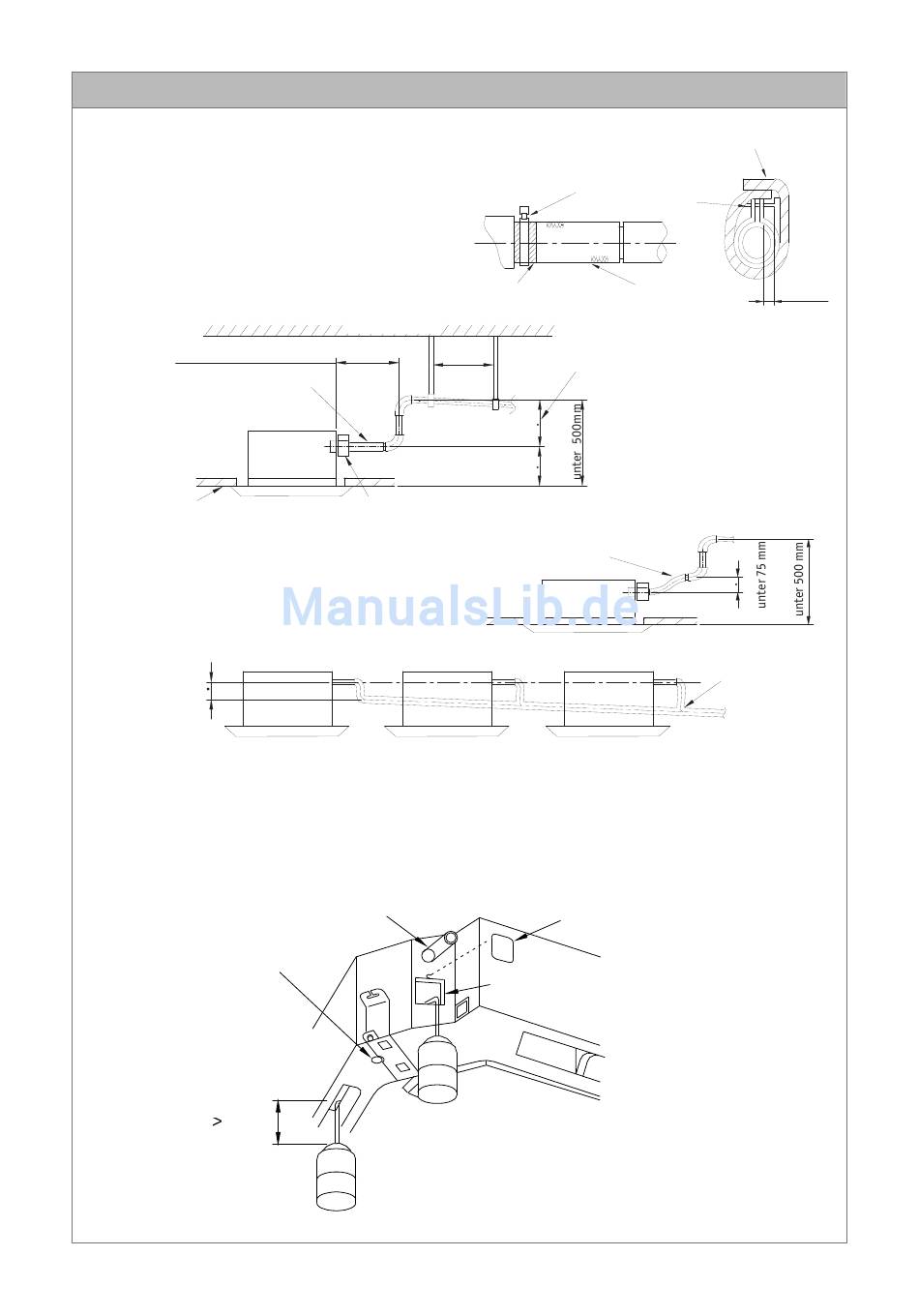

Installation des Kassettengerätes
Steigleitung
- Die Installationshöhe der Steigleitung sollte unter 280 mm
liegen.
- Die Steigleitung sollte einen rechten Winkel mit der Einheit
bilden und nicht weiter als 300 mm davon entfernt sein.
300mm
Abfluss
300mm
Abfluss
Decke
Anweisung
- Die Steigung der am Gerät angebrachten Ableitung sollte
nicht über 75 mm liegen, um Schäden zu vermeiden.
- Beim Anschluss mehrerer Ableitungen gehen Sie bitte
nach folgendem Schema vor.
unter 100 mm
Die Dimension des ausgewählten Ablaufschlauches sollte der Laufleistung des Gerätes angepasst sein.
2. Überprüfen Sie den korrekten Ablauf nach der Installation.
- Gießen Sie hierzu langsam 600 ml Wasser in die Testöffnung.
- Prüfen Sie nach Anschluss der Elektrik, ob Wasser austritt.
Bohrungen für Reparatur
(Kunststoff-Stopfen inklusive)
Wasserauslass
100 mm
Dach
1-1.5m
Dach
1-1.5m
Abfluss
Abfluss
Schelle
Drainage
Wasser einfüllen
Wasserflasche
Wasser einfüllen
7
Schelle
Isolierung
Abfluss
unter 280 mm
unter 280 mm
220mm
220mm
Abfluss
Abdeckung der Revisionsöffnung
Revisionsöffnung
Isolierung
Schelle
unter 4mm
T-Stück im Ablussrohr
