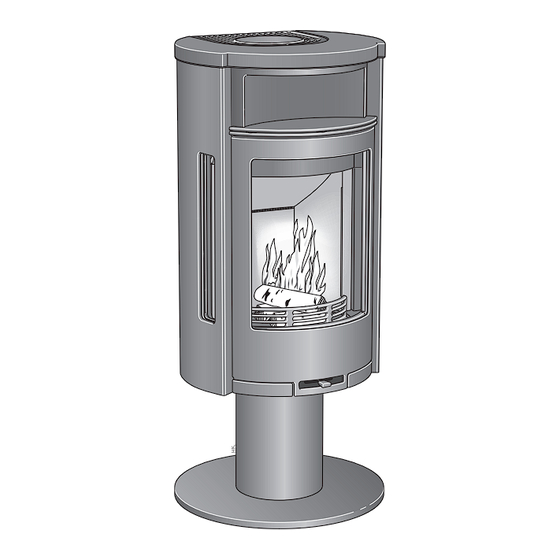

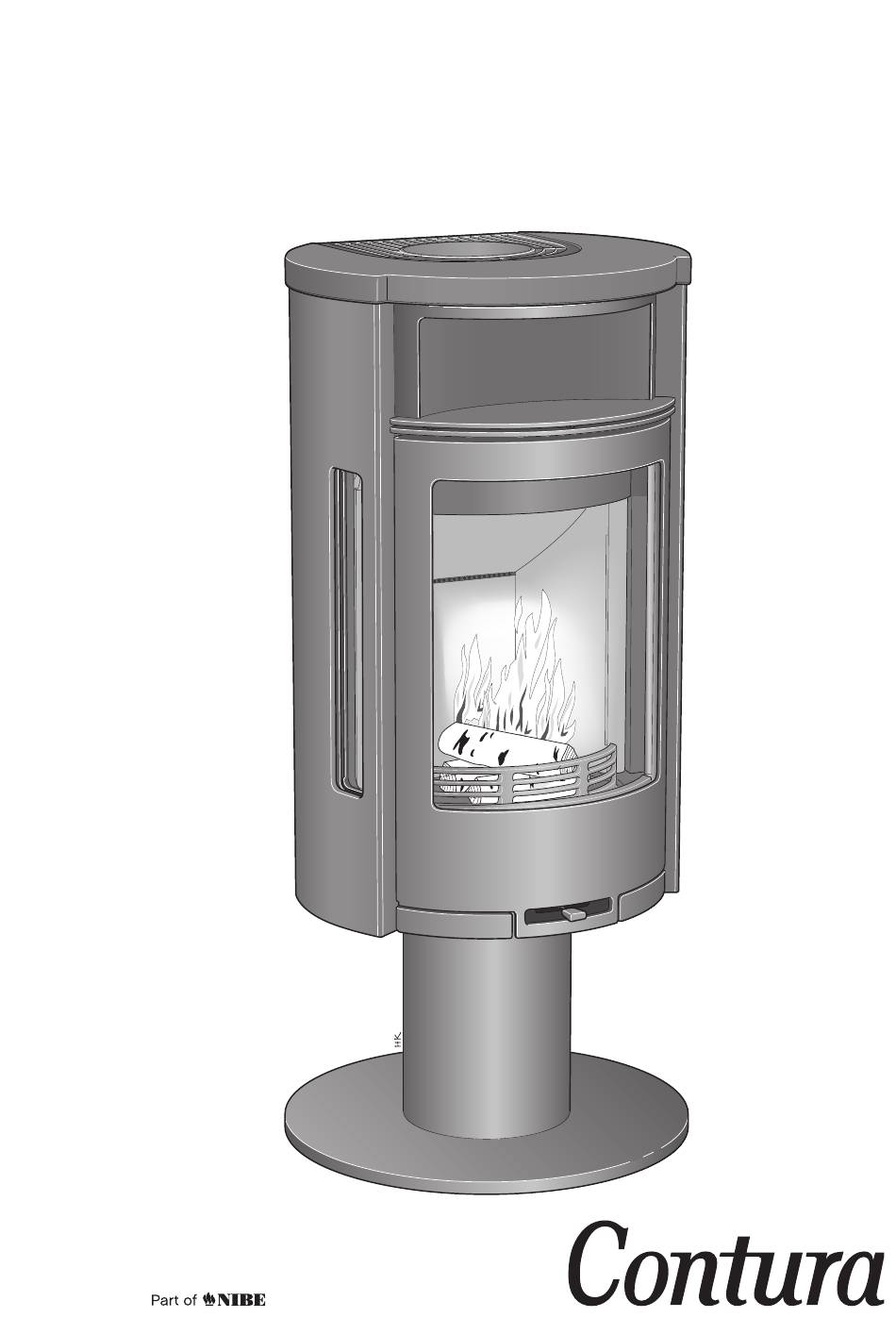

- Seite 1 Installations- anleitung C 685 www.contura.eu...
-
Seite 2: Hersteller
Zertifiziert Emission von gefährlichen Stoffen Zertifiziert Nennleistung 6 kW Wirkungsgrad Rauchgastemperatur am Anschlussstück bei 280°C Nennleistung Der Unterzeichner ist verantwortlich für die Herstellung und die Konformität mit der deklarierten Leistung. Niklas Gunnarsson, Geschäftsbereichsleiter NIBE STOVES Markaryd, den 1. Juli 2013... -
Seite 3: Inhaltsverzeichnis
INHALT Willkommen bei Contura! Willkommen in der Contura-Familie! Wir hoffen, dass Sie an Ihrem neuen Kaminofen viel Freude haben werden. Als stolzer Besitzer eines Contura-Modells haben Sie sich für einen Kaminofen mit zeitlosem Design und langer Lebensdauer entschieden. Contura zeichnet sich durch eine Verbrennung aus, die gleichermaßen umweltfreundlich ist und eine effektive Wärmeausnutzung aufweist. -
Seite 4: Wichtige Hinweise
FAKTEN Wichtige Hinweise! Technische Daten Montage durch Tragender Untergrund Leistung 3-9 kW Nennleistung 6 kW Fachpersonal Stellen Sie sicher, dass der Holzfußboden Wirkungsgrad bis zu 80% eine ausreichende Tragfähigkeit für Diese Anleitung beschreibt die Montage Kaminofen und Schornstein aufweist. und Installation von Kaminöfen. Um eine Modell Kaminofen und Schornstein können maximale Funktionalität und Sicherheit des... -
Seite 5: Demontage
DEMONTAGE So demontieren Sie die Brennraumauskleidung (Vermiculit) Behandeln Sie das Vermiculit vorsichtig. Heben Sie die Rauchumlenkplatte mit einer Hand an, während die Seitenteile entnommen werden. Drehen Sie den Gussboden bei Bedarf leicht. Die erneute Montage erfolgt in umgekehrter Reihenfolge. So demontieren Sie das Strahlungsblech: Das Strahlungsblech kann demontiert werden, indem es nach links gedreht wird, bis das Blech sich von den... -
Seite 6: Schornsteinanschluss
SCHORNSTEIN Schornsteinanschluss • Ein Rauchkanal mit scharfen Biegungen und horizontalem • Der Kaminofen erfüllt die Anforderungen für den Anschluss an einen Schornstein, der für eine Rauchgastemperatur von 350°C Verlauf verringert den Schornsteinzug. Die maximale horizontale ausgelegt ist. Rauchkanallänge beträgt 1 m, wenn die vertikale Rauchkanallänge bei mindestens 5 m liegt. -
Seite 7: Zufuhr Von Verbrennungsluft
ZULUFT/ZUBEHÖR Zufuhr von Verbrennungsluft Bei der Installation eines Kaminofens in einem Raum steigen die Anforderungen an die Luftzufuhr. Die Luftzufuhr kann indirekt über ein Ventil in der Außenwand oder über einen Kanal von außen erfolgen, der mit dem Anschlussstück an der Kaminofenunterseite verbunden wird. -
Seite 8: Installationsabstände
INSTALLATIONSABSTÄNDE Installationsabstände C 685 Der Mindestabstand zwischen BEI DER INSTALLATION EINES DREHTELLERS Kaminofenöffnung und einem (SONDERZUBEHÖR) gelten die unten aufgeführ- brennbaren Gebäudeteil oder ten Installationsabstände nicht. Brennbare Decke Einrichtungsgegenständen Siehe separate Installationsanleitung für den beträgt 1 m. Drehteller. Bei einem Anschluss des Stahl- schornsteins an der Oberseite verweisen wir auf die Montagean- leitung des entsprechenden Fab-... -
Seite 9: Montage Von C 685
MONTAGE Montage von C 685 Montieren Sie die Säule mit vier Schrauben. Die restlichen vier Schrauben sind ebenfalls wieder anzubringen, damit keine Luft in die Brennkammer eindringen kann. - Seite 10 MONTAGE Reinigen Sie vor der Montage der Seitenverkleidung gründlich die Seitenscheiben. Ziehen Sie die Schrauben erst an, nachdem der Einsatz von der Palette aufgerichtet wurde und eben steht.
- Seite 11 MONTAGE Justieren Sie die Blechseiten so, dass sie sich mit der Vorderseite zum Einsatz befinden und ein gleichmäßiger Übergang zum Rückenblech erzielt wird. Montieren Sie Konvektionsfront, Warmhaltefach oder Backofen gemäß den Angaben im Abschnitt für das jeweilige Zubehör auf Seite 29 bis 31. Führen Sie dies aus, bevor die Kaminoberseite an Ort und Stelle angebracht ist.
- Seite 12 MONTAGE Montage des Typenschilds Das beiliegende Typenschild ist an der Säulenunterseite anzubringen. Endabnahme der Installation Die Installation muss vor einer Benutzung des Kaminofens unbedingt vom zuständigen Schornsteinfeger abgenommen werden. Lesen Sie ebenfalls die Heizinstruktionen, bevor Sie den Kaminofen das erste Mal verwenden.
-
Seite 13: Montage Des Backofens (Zubehör)
MONTAGE Montage des Backofens (Zubehör) Positionieren Sie die Backfachklappe auf dem Zapfen. Haken sie das obere Scharnier fest und ziehen Sie eine der Schrauben leicht an. Schließen Sie die Backfachklappe und stellen Sie diese waagerecht ein. Öffnen Sie sie im Anschluss daran vorsichtig und ziehen Sie beide Schrauben fest an. -
Seite 14: Montage Der Warmhaltenische Aus Blech (Zubehör)
MONTAGE Montage der Warmhaltenische aus Blech (Zubehör) Tauschen Sie die vormontierte Stellschraube im Wärmefach gegen die beiliegende längere Stellschraube aus. Platzieren Sie die Warmhaltenische im Warmhaltefach. Verwenden Sie für eine waagerechte Montage an der Rückseite Stellschrauben. An der Warmhaltefachseite befindet sich ein kleiner Spalt. Dieser wird verwendet, um das hintere Abdeckblech zu montieren. -
Seite 15: Montage Der Konvektionsfront (Zubehör)
MONTAGE Montage der Konvektionsfront (Zubehör) Montage der Warmhaltenische aus Speckstein (Zubehör) - Seite 16 NIBE AB · Box 134 · 285 23 Markaryd · Schweden www.contura.eu Contura behält sich das Recht vor, in diesem Dokument angegebene Abmessungen und beschriebene Vorgehensweisen ohne vorherige Ankündigung zu ändern. Die aktuelle 811115 IAV SE-EX C685 - 4 Version dieser Heizinstruktion kann unter www.contura.eu 2014-05-06 heruntergeladen werden.
