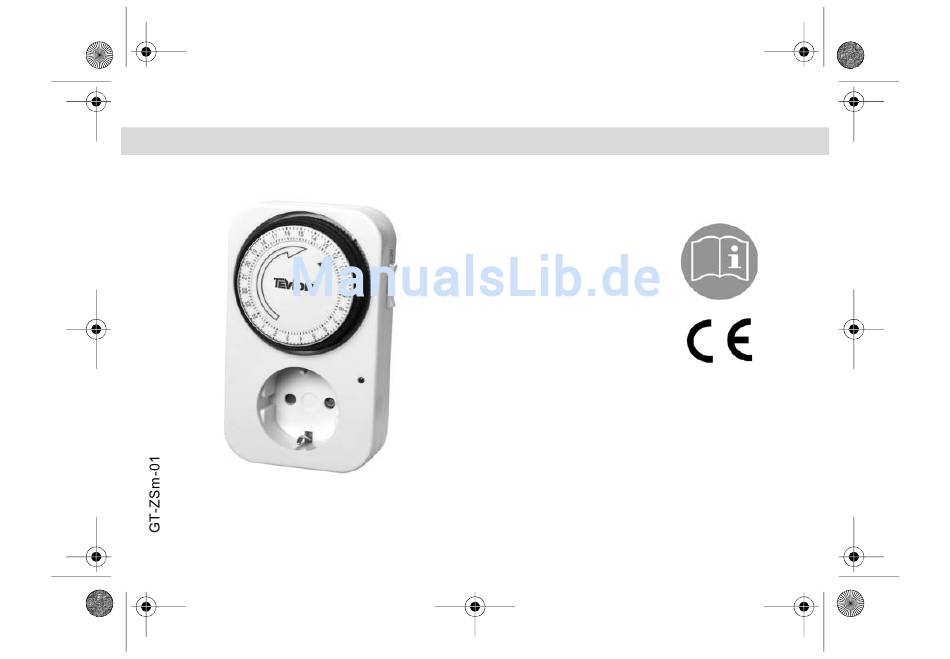

- Seite 1 Indoor_Zeitschaltuhr_MechanischA6.book Seite 1 Dienstag, 14. April 2009 1:54 13 Mechanische Zeitschaltuhr für Innen, 2er-Set Bedienung + Garantie X/15/2009...
-
Seite 2: Inhaltsverzeichnis
Indoor_Zeitschaltuhr_MechanischA6.book Seite 2 Dienstag, 14. April 2009 1:54 13 Inhaltsverzeichnis Sicherheit ............3 Zeitschaltuhr in der Übersicht . -
Seite 3: Sicherheit
Indoor_Zeitschaltuhr_MechanischA6.book Seite 3 Dienstag, 14. April 2009 1:54 13 Sicherheit Lesen Sie die folgenden Hinweise aufmerksam durch und bewahren Sie diese Bedienungsanleitung auf, falls Sie später etwas nachlesen möchten. Wenn Sie den Artikel an jemand anderen weitergeben, geben Sie auch diese Bedienungs- anleitung mit. -
Seite 4: Gefahr Durch Elektrizität
Indoor_Zeitschaltuhr_MechanischA6.book Seite 4 Dienstag, 14. April 2009 1:54 13 Gefahr durch Elektrizität Schließen Sie das Gerät an eine ordnungsgemäß installierte Steckdose mit Schutz- kontakten an, deren Spannung den „Technischen Daten“ entspricht. Bedienen Sie die Zeitschaltuhr nicht mit nassen Händen. Achten Sie darauf, dass die Steckdose gut zugänglich ist, damit Sie im Bedarfsfall schnell die Zeitschaltuhr aus der Steckdose ziehen können. -
Seite 5: Achtung - Sachschäden
Indoor_Zeitschaltuhr_MechanischA6.book Seite 5 Dienstag, 14. April 2009 1:54 13 Achtung - Sachschäden Geräte mit einer Stromaufnahme von mehr als 16 Ampere (= 3.500 Watt Ohmsche Last) oder 2 Ampere (= 460 Watt induktiv, z. B. motorbetriebene Geräte, Transfor- matoren) dürfen nicht angeschlossen werden. Schützen Sie die Zeitschaltuhr vor Feuchtigkeit, direktem Sonnenlicht und extremer Hitze. -
Seite 6: Zeitschaltuhr In Der Übersicht
Indoor_Zeitschaltuhr_MechanischA6.book Seite 6 Dienstag, 14. April 2009 1:54 13 Zeitschaltuhr in der Übersicht Drehrichtungspfeil Schalter Zeitpfeil Einstellscheibe Schieber zum Ein- /Ausschalten Kontroll-Leuchte Steckdose mit Kindersicherung Stecker... -
Seite 7: Gebrauch
Indoor_Zeitschaltuhr_MechanischA6.book Seite 7 Dienstag, 14. April 2009 1:54 13 Gebrauch Funktionsweise Sobald Sie den Stecker der Zeitschaltuhr in eine Steckdose stecken, beginnt sich die Ein- stellscheibe zu drehen. Die Einstellscheibe wird von einem kleinen Synchronmotor ange- trieben, der seine Energie von der Netzspannung erhält. Die Einstellscheibe stellt dabei die Uhr dar, die sich in 24 Stunden 1x vollständig dreht, entsprechende Stundenziffern sind auf der Einstellscheibe aufgedruckt. - Seite 8 Indoor_Zeitschaltuhr_MechanischA6.book Seite 8 Dienstag, 14. April 2009 1:54 13 Stellen Sie mit den Schiebern die gewünschten Schalt- zeiten ein: Schieber nach unten drücken: Strom fließt und das angeschlossene Gerät schaltet sich ein, außerdem leuchtet die rote Kontroll-Leuchte. Schieber wieder hoch schieben: Stromfluss ist unterbro- chen und das angeschlossene Gerät ist aus bzw.
-
Seite 9: Gerät Anschließen
Indoor_Zeitschaltuhr_MechanischA6.book Seite 9 Dienstag, 14. April 2009 1:54 13 Beispiel 2 Einschaltzeit 1: Eine Lampe soll sich um 19:00 Uhr einschalten und um 22:30 Uhr wieder ausgehen. Einschaltzeit 2: Um 03:15 Uhr morgens soll die Lampe nochmals für eine Viertel- stunde leuchten. - Seite 10 Indoor_Zeitschaltuhr_MechanischA6.book Seite 10 Dienstag, 14. April 2009 1:54 13 Schalten Sie das angeschlossene Gerät ein. Schieben Sie den seitlichen Schalter an der Zeitschaltuhr so, dass Sie das Uhr-Symbol sehen. Das an die Zeitschaltuhr angeschlossene Gerät schaltet sich jetzt entsprechend der ein- gestellten Zeiten automatisch ein und wieder aus.
-
Seite 11: Reinigen
Indoor_Zeitschaltuhr_MechanischA6.book Seite 11 Dienstag, 14. April 2009 1:54 13 Das Zeitmaß dieser mechanischen Zeitschaltuhr ist die Viertelstunde, eine minuten- genaue Einstellung der Uhrzeit ist nicht möglich. Wenn es beispielsweise erforderlich ist, ein Gerät exakt um 10:08 ein- oder auszuschalten, können Sie diese Zeitschalt- uhr nicht benutzen. -
Seite 12: Technische Daten
Indoor_Zeitschaltuhr_MechanischA6.book Seite 12 Dienstag, 14. April 2009 1:54 13 Technische Daten Bezeichnung: Mechanische Zeitschaltuhr für den Innenbereich Stromversorgung: 220 - 240 V ~ 50 Hz Schutzklasse: Schaltlast: 16 A (Ohmsche Last) / 2 A (induktive Last) Umgebungstemperatur: 0 °C bis +40 °C Netzunterbrechung: Mikrounterbrechung Entsorgen... -
Seite 13: Fehler-Suchtabelle
Indoor_Zeitschaltuhr_MechanischA6.book Seite 13 Dienstag, 14. April 2009 1:54 13 Fehler-Suchtabelle Fehler Mögliche Ursache und Abhilfe Angeschlossenes Gerät schaltet sich - Ein- /Ausschalter des Gerätes steht auf Ein? nicht ein. - Zeitschaltuhr und Gerätestecker sind beide jeweils vollständig eingesteckt? - Prüfen Sie, ob die richtigen Schieber voll- ständig nach unten gedrückt sind. -
Seite 14: Garantie
Indoor_Zeitschaltuhr_MechanischA6.book Seite 14 Dienstag, 14. April 2009 1:54 13 Garantie Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Produkt trotzdem nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unsere unten aufgeführte Serviceadresse zu wenden. Gern stehen wir Ihnen auch telefonisch über die unten genannte Service-Hotline zur Verfügung. - Seite 15 Indoor_Zeitschaltuhr_MechanischA6.book Seite 15 Dienstag, 14. April 2009 1:54 13 Für die Geltendmachung von Garantieansprüchen gilt Folgendes: Garantieansprüche können Sie nur innerhalb eines Zeitraums von max. 3 Jahren, gerechnet ab Kaufdatum, erheben. Unsere Garantieleistung ist auf die Behebung von Material- und Fabrikationsfehlern bzw. den Austausch des Gerätes beschränkt. Unsere Garantieleistung ist für Sie kostenlos.
- Seite 16 Indoor_Zeitschaltuhr_MechanischA6.book Seite 16 Dienstag, 14. April 2009 1:54 13 Wenn der Defekt im Rahmen unserer Garantieleistung liegt, erhalten Sie ein repariertes oder neues Gerät zurück. Mit Reparatur oder Austausch des Gerätes beginnt kein neuer Garantiezeitraum. Maßgeblich bleibt der Garantiezeitraum von 3 Jahren ab Kaufdatum. Bitte beachten Sie, dass unsere Garantie bei missbräuchlicher oder unsachgemäßer Behandlung, bei Nichtbeachtung der für das Gerät geltenden Sicherheitsvorkehrungen, bei Gewaltanwendungen, Schäden durch höhere Gewalt oder bei Eingriffen, die nicht von...
-
Seite 17: Garantiekarte
Indoor_Zeitschaltuhr_MechanischA6.book Seite 17 Dienstag, 14. April 2009 1:54 13 Garantiekarte Im Garantiefall sorgfältig in BLOCKBUCHSTABEN ausfüllen und unbedingt mit dem Gerät und dem Kassenbon einsenden. Gültig für 3 Jahre ab Verkaufsdatum/ Poststempel. Artikel: Mechanische Zeitschaltuhr für den Innenbereich GT-ZSm-01 Fehlerbeschreibung: E42093 gekauft bei: (Kassenbon beilegen) Käufer: Name:... - Seite 18 Indoor_Zeitschaltuhr_MechanischA6.book Seite 18 Dienstag, 14. April 2009 1:54 13...
