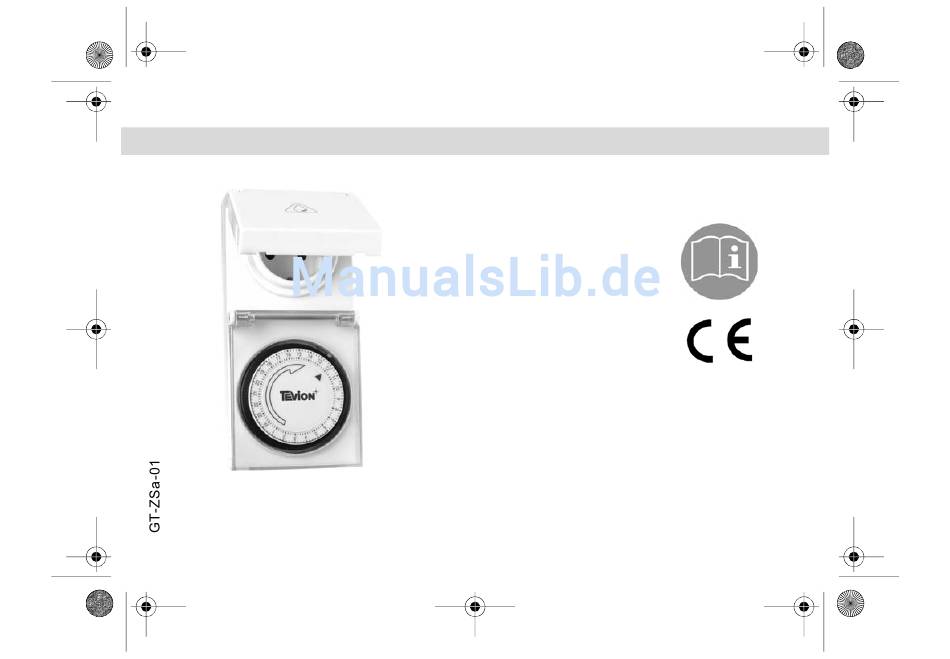

- Seite 1 Outdoor_Zeitschaltuhr_MechanischA6.book Seite 1 Dienstag, 14. April 2009 1:56 13 Mechanische Zeitschaltuhr für Aussen Bedienung + Garantie X/15/2009...
-
Seite 2: Inhaltsverzeichnis
Outdoor_Zeitschaltuhr_MechanischA6.book Seite 2 Dienstag, 14. April 2009 1:56 13 Inhaltsverzeichnis Sicherheit ............3 Zeitschaltuhr in der Übersicht . -
Seite 3: Sicherheit
Outdoor_Zeitschaltuhr_MechanischA6.book Seite 3 Dienstag, 14. April 2009 1:56 13 Sicherheit Lesen Sie die folgenden Hinweise aufmerksam durch und bewahren Sie diese Bedienungsanleitung auf, falls Sie später etwas nachlesen möchten. Wenn Sie den Artikel an jemand anderen weitergeben, geben Sie auch diese Bedienungs- anleitung mit. -
Seite 4: Gefahr Durch Elektrizität
Outdoor_Zeitschaltuhr_MechanischA6.book Seite 4 Dienstag, 14. April 2009 1:56 13 Gefahr durch Elektrizität Schließen Sie das Gerät an eine ordnungsgemäß installierte Steckdose mit Schutz- kontakten an, deren Spannung den „Technischen Daten“ entspricht. Stecken Sie die Zeitschaltuhr so in eine Steckdose, dass das Einstellrad unten ist. Die Steckdosenklappe sollte auf dem Stecker des eingesteckten Gerätes liegen. -
Seite 5: Gefahr Von Verletzung
Outdoor_Zeitschaltuhr_MechanischA6.book Seite 5 Dienstag, 14. April 2009 1:56 13 Gefahr von Verletzung Die Klappen von Einstellrad und Steckdose sind federbelastet und schließen daher zügig und mit einem gewissen Druck. Klemmgefahr! Achtung - Sachschäden Geräte mit einer Stromaufnahme von mehr als 16 Ampere (= 3.500 Watt Ohmsche Last) oder 2 Ampere (= 460 Watt induktiv, z. -
Seite 6: Zeitschaltuhr In Der Übersicht
Outdoor_Zeitschaltuhr_MechanischA6.book Seite 6 Dienstag, 14. April 2009 1:56 13 Zeitschaltuhr in der Übersicht Stecker Steckdosenklappe Steckdose mit Kindersicherung Drehrichtungspfeil Zeitpfeil Schieber zum Ein- /Ausschalten Klarsichtklappe Einstellscheibe... -
Seite 7: Gebrauch
Outdoor_Zeitschaltuhr_MechanischA6.book Seite 7 Dienstag, 14. April 2009 1:56 13 Gebrauch Funktionsweise Sobald Sie den Stecker der Zeitschaltuhr in eine Steckdose stecken, beginnt sich die Ein- stellscheibe zu drehen. Die Einstellscheibe wird von einem kleinen Synchronmotor ange- trieben, der seine Energie von der Netzspannung erhält. Die Einstellscheibe stellt dabei die Uhr dar, die sich in 24 Stunden 1x vollständig dreht, entsprechende Stundenziffern sind auf der Einstellscheibe aufgedruckt. - Seite 8 Outdoor_Zeitschaltuhr_MechanischA6.book Seite 8 Dienstag, 14. April 2009 1:56 13 Stellen Sie mit den Schiebern die Schaltzeiten ein: Schieber nach unten drücken: Strom fließt und das angeschlos- sene Gerät schaltet sich ein. Schieber wieder hoch schieben: Stromfluss ist unterbrochen und das angeschlossene Gerät ist aus bzw. schaltet sich wieder aus.
-
Seite 9: Gerät Anschließen
Outdoor_Zeitschaltuhr_MechanischA6.book Seite 9 Dienstag, 14. April 2009 1:56 13 Einschaltzeit 1: Drücken Sie bei der Ziffer 19 beginnend vierzehn Schieber herunter. Einschaltzeit 2: Drücken Sie den zweiten Schieber hinter der Ziffer 3 herunter. Gerät anschließen ACHTUNG - Geräte, von denen bei unbeaufsichtigtem Betrieb Gefahren ausgehen (z. B. Terrassen-Heizstrahler, Bügeleisen, Heizlüfter etc.) dürfen nicht angeschlos- sen werden. -
Seite 10: Reinigen
Outdoor_Zeitschaltuhr_MechanischA6.book Seite 10 Dienstag, 14. April 2009 1:56 13 Hinweise zum Gebrauch Sobald die Zeitschaltuhr aus der Steckdose gezogen wird oder es einen Stromaus- fall gibt, bleibt die Einstellscheibe („die Uhr“) stehen. Fließt wieder Strom, z. B. nach einem Stromausfall, fängt die Einstellscheibe sich wieder an zu drehen, wobei die Uhrzeit NICHT automatisch nachgestellt wird. -
Seite 11: Technische Daten
Outdoor_Zeitschaltuhr_MechanischA6.book Seite 11 Dienstag, 14. April 2009 1:56 13 Technische Daten Bezeichnung: Mechanische Zeitschaltuhr Stromversorgung: 220 - 240 V ~ 50 Hz Schutzklasse: Schaltlast: 16 A (Ohmsche Last) / 2 A (induktive Last) Umgebungstemperatur: -20 °C bis +40 °C Spritzwasserschutz: IP44 Netzunterbrechung: Mikrounterbrechung... -
Seite 12: Fehler-Suchtabelle
Outdoor_Zeitschaltuhr_MechanischA6.book Seite 12 Dienstag, 14. April 2009 1:56 13 Fehler-Suchtabelle Fehler Mögliche Ursache und Abhilfe Angeschlossenes Gerät schaltet sich - Ein- /Ausschalter des Gerätes steht auf Ein? nicht ein. - Zeitschaltuhr und Gerätestecker sind beide jeweils vollständig eingesteckt? Angeschlossenes Gerät schaltet sich - Ist die mit der Einstellscheibe eingestellte zur falschen Uhrzeit ein. -
Seite 13: Garantie
Outdoor_Zeitschaltuhr_MechanischA6.book Seite 13 Dienstag, 14. April 2009 1:56 13 Garantie Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Produkt trotzdem nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unsere unten aufgeführte Serviceadresse zu wenden. Gern stehen wir Ihnen auch telefonisch über die unten genannte Service-Hotline zur Verfügung. - Seite 14 Outdoor_Zeitschaltuhr_MechanischA6.book Seite 14 Dienstag, 14. April 2009 1:56 13 Für die Geltendmachung von Garantieansprüchen gilt Folgendes: Garantieansprüche können Sie nur innerhalb eines Zeitraums von max. 3 Jahren, gerechnet ab Kaufdatum, erheben. Unsere Garantieleistung ist auf die Behebung von Material- und Fabrikationsfehlern bzw. den Austausch des Gerätes beschränkt. Unsere Garantieleistung ist für Sie kostenlos.
- Seite 15 Outdoor_Zeitschaltuhr_MechanischA6.book Seite 15 Dienstag, 14. April 2009 1:56 13 Wenn der Defekt im Rahmen unserer Garantieleistung liegt, erhalten Sie ein repariertes oder neues Gerät zurück. Mit Reparatur oder Austausch des Gerätes beginnt kein neuer Garantiezeitraum. Maßgeblich bleibt der Garantiezeitraum von 3 Jahren ab Kaufdatum. Bitte beachten Sie, dass unsere Garantie bei missbräuchlicher oder unsachgemäßer Behandlung, bei Nichtbeachtung der für das Gerät geltenden Sicherheitsvorkehrungen, bei Gewaltanwendungen, Schäden durch höhere Gewalt oder bei Eingriffen, die nicht von...
-
Seite 16: Garantiekarte
Outdoor_Zeitschaltuhr_MechanischA6.book Seite 16 Dienstag, 14. April 2009 1:56 13 Garantiekarte Im Garantiefall sorgfältig in BLOCKBUCHSTABEN ausfüllen und unbedingt mit dem Gerät und dem Kassenbon einsenden. Gültig für 3 Jahre ab Verkaufsdatum/ Poststempel. Artikel: Mechanische Zeitschaltuhr für den Innen- und Außenbereich GT-SZa-01 Fehlerbeschreibung: E42093 gekauft bei: (Kassenbon beilegen)
