Still EXD 20 SF Originalbetriebsanleitung
Verwandte Anleitungen für Still EXD 20 SF
Inhaltszusammenfassung für Still EXD 20 SF

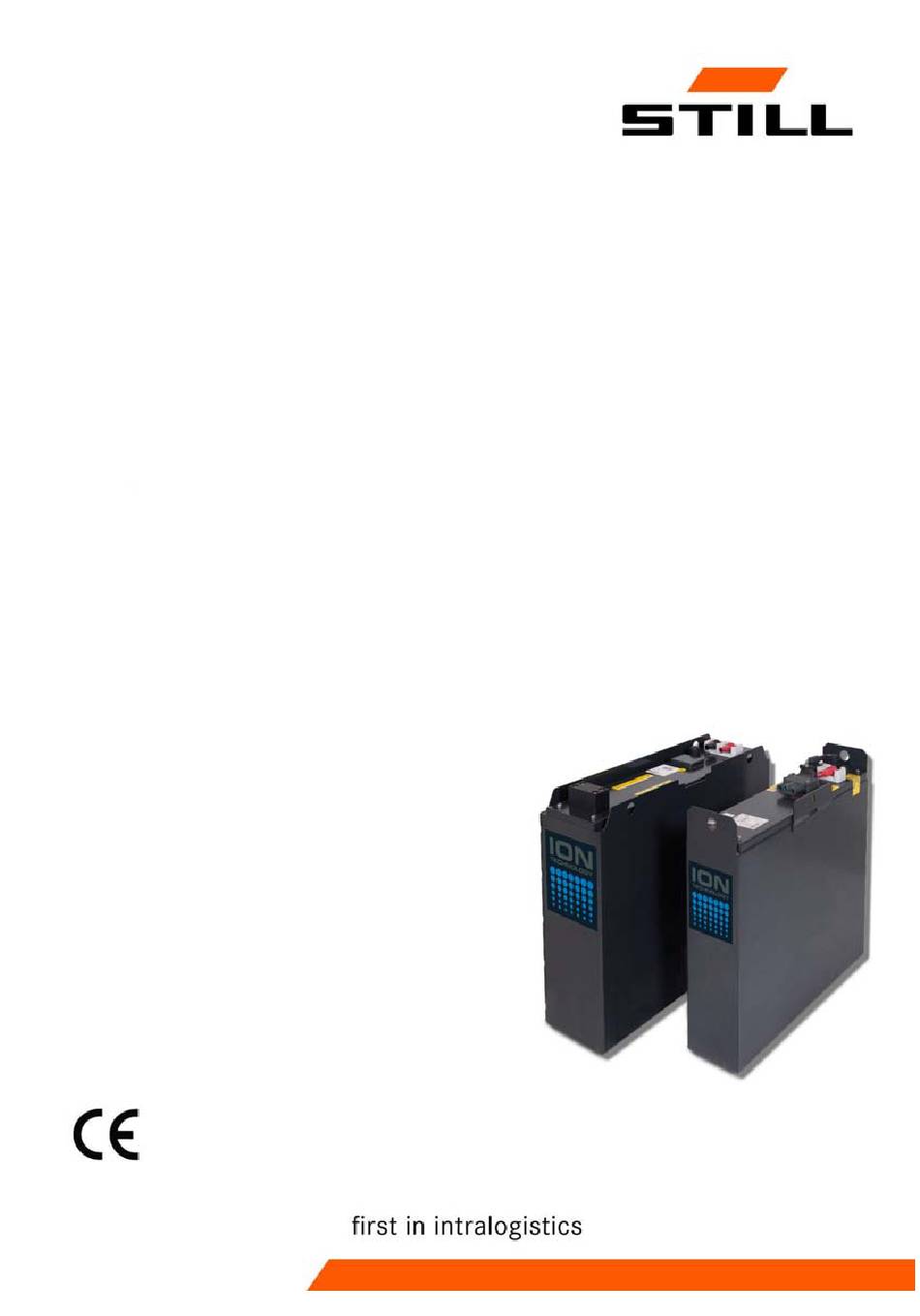

- Seite 1 Originalbetriebsanleitung Lithium-Ionen-Batterien EXD 20 EXD 20 SF EXH 20 SF EXH 25 EXH 25 SF EXH 30 0183 0184 0185 0186 0307 0313 11538013550 DE - 01/2019...
-
Seite 3: Herstelleradresse Und Kontaktdaten
Vorwort Herstelleradresse und Kontaktdaten STILL GmbH Berzeliusstraße 10 22113 Hamburg Telefon: +49 (0) 40 7339-0 Telefax: +49 (0) 40 7339-1622 Mail: info@still.de Website: http://www.still.de 11538013550 DE - 01/2019... -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung Einleitung ............2 Informationen zur Konformität von Lithium-Ionen-Batterien . - Seite 6 Inhaltsverzeichnis Wartung Wartungsplan für Lithium-Ionen-Batterien ....... . . 38 Fahrzeugaufbau ........... . 39 Lithium-Ionen-Batterie reinigen .
-
Seite 7: Einleitung
Einleitung... - Seite 8 Einleitung Einleitung Einleitung Diese Ergänzung gilt speziell für Lithium- Nationen für den Transport gefährlicher Güter Ionen-Batterien. Sie vervollständigt die als gefährliche Materialien gelistet. Betriebsanleitung. Letztere beschreibt die Die Batterie darf nicht geöffnet werden. Anwendungsbedingungen für die Lithium- Ionen-Batterie in Ihrem Stapler. Auf einem Sie ist an einem kühlen, trockenen und Ionen-Etikett auf dem Fahrzeug können Sie belüfteten Ort zu lagern.
-
Seite 9: Informationen Zur Konformität Von Lithium-Ionen-Batterien
Einleitung Informationen zur Konformität von Lithium-Ionen-Batterien Informationen zur Konformität von Lithium-Ionen-Batterien Der Hersteller der Lithium-Ionen-Batterie und im Einklang mit EN 61000–6–2:2006 und EN Lieferant von KION Group erklärt: 61000–6–3:2007. Die Lithium-Ionen-Batterie Diese Konformitätserklärung mit den EU-Richtlinien gilt nur für den in der Betriebs- entspricht den Vorschriften der folgenden anleitung empfohlenen Batteriegebrauch. - Seite 10 Einleitung Informationen zur Konformität von Lithium-Ionen-Batterien 11538013550 DE - 01/2019...
-
Seite 11: Sicherheit
Sicherheit... -
Seite 12: Spezielle Sicherheitsbestimmungen Für Lithium-Ionen
Sicherheit Spezielle Sicherheitsbestimmungen für Lithium-Ionen Spezielle Sicherheitsbestimmungen für Lithium-Ionen GEFAHR • Setzen Sie das Batteriegerät keiner Feuch- tigkeit oder Wasser (> 95 %) aus Es besteht Brandgefahr. • Installieren Sie die Batterien in einer Installieren Sie Feuerlöscher der Klasse D oder Umweltzone der Stufe 2 gemäß... -
Seite 13: Maßnahmen Bei Unsachgemäßer Verwendung
Sicherheit Maßnahmen bei unsachgemäßer Verwendung Maßnahmen bei unsachgemäßer Verwendung Bei Verschlucken Bei normalem Gebrauch geht von Lithium- Ionen-Batterien keine chemische Gefahr – Den Mund gründlich mit Wasser spülen aus. Die Batterien dürfen beispielsweise nicht geöffnet oder verbrannt werden. – Große Mengen an Wasser trinken Bei Kontakt mit den inneren Komponenten –... -
Seite 14: Persönliche Schutzmaßnahmen Nach Einem Zwischenfall
Sicherheit Persönliche Schutzmaßnahmen nach einem Zwischenfall • Alle oben angegebenen Arten von Lösch- GEFAHR mitteln können für die Batterien verwendet Explosionsgefahr: Freisetzung von Gas, das eine werden. explosionsfähige Atmosphäre erzeugen kann • Eine große Menge an Wasser verwenden, Nach dem Löschen des Feuers eine Sicherheits- um das Äußere von Batterien abzukühlen, zone von mindestens fünf Metern um die Batterie herum einrichten. - Seite 15 Sicherheit Maßnahmen bei versehentlichem Verschütten – Bei dem Austritt von Elektrolyt aus einem – Die Verunreinigung des Bodens und der Element oder einer Batterie das Einatmen Atmosphäre vermeiden des Gases vermeiden. – Absorbierende Materialien (Sand, Erde) – Den Anweisungen unter Maßnahmen bei verwenden, um Exsudation zu absorbieren unsachgemäßer Verwendung folgen, falls –...
-
Seite 16: Lithium-Ionen-Batterien Transportieren
Sicherheit Lithium-Ionen-Batterien transportieren Lithium-Ionen-Batterien transportieren Vor dem Transport von Lithium-Ionen-Batte- rien die gültigen Bestimmungen für den Trans- port gefährlicher Güter prüfen. Bei der Vorbe- reitung der Verpackung und des Transports sind diese zu erfüllen. Autorisiertes Personal für den Versand von Lithium-Ionen-Batterien schulen. -
Seite 17: Verschrottung Von Lithium-Ionen-Batterien
Sicherheit Verschrottung von Lithium-Ionen-Batterien Verschrottung von Lithium-Ionen-Batterien • Eine Verpackung verwenden, welche die UMWELTHINWEIS internationalen Vorschriften erfüllt Bei der Verschrottung von Batterien die gülti- • Falls möglich, die Originalverpackung gen Vorschriften einhalten. Es ist dafür Sorge verwenden. Eine robuste Verpackung zu tragen, dass eine Umweltverschmutzung verwenden, die das Gewicht der Batterien weitestgehend vermieden wird. - Seite 18 Sicherheit Verschrottung von Lithium-Ionen-Batterien 11538013550 DE - 01/2019...
-
Seite 19: Allgemeine Ansichten
Allgemeine Ansichten... -
Seite 20: Lithium-Ionen-Batterietypen
Allgemeine Ansichten Lithium-Ionen-Batterietypen Lithium-Ionen-Batterietypen Abmessungen Nennspan- Nennkapa- Batterietyp (1) Länge ( nung (V) zität (Ah) Höhe (mm) Tiefe (mm) wicht (kg) B1 (ein Modul) 23,1 B2 (zwei Module) 23,1 11538013550 DE - 01/2019... -
Seite 21: Etiketten Auf Der Oberseite Von Lithium-Ionen-Batterien
Allgemeine Ansichten Etiketten auf der Oberseite von Lithium-Ionen-Batterien Etiketten auf der Oberseite von Lithium-Ionen-Batterien Identifikationsschild Etikett für Hochspannung Das Batterieetikett einschalten + und - Pole am Klemmbrett Etikett mit Empfehlungspiktogrammen Fälschungssicheres Etikett HINWEIS Die Abbildung zeigt die Position der Aufkleber an den Batterien A1 und A2. -
Seite 22: Etiketten An Den Seiten Von Lithium-Ionen-Batterien
Allgemeine Ansichten Etiketten an den Seiten von Lithium-Ionen-Batterien Etiketten an den Seiten von Lithium-Ionen-Batterien Identifikationsschild Etikett mit Empfehlungspiktogrammen Transportetikett (die in Ihrem Land gültigen Etikett für Hochspannung Bestimmungen prüfen) Fälschungssicheres Etikett HINWEIS Die Abbildung zeigt die Position der Aufkleber an den Batterien A1 und A2. Die Positionie- rung unterscheidet sich leicht bei den Batte- rien B1 und B2. -
Seite 23: Verwendung
Verwendung... -
Seite 24: Ladezustand Prüfen
Verwendung Ladezustand prüfen Ladezustand prüfen GEFAHR – Den Ladezustand der Batterie auf der Anzeige überprüfen. Gefahr durch Elektrizität Die Batterie muss gemäß den mit der Batterie und VORSICHT dem externen Ladegerät mitgelieferten Anweisun- Die unsachgemäße Verwendung der Batterie kann gen aufgeladen und gewartet werden. zu ihrer übermäßigen oder vollständigen Entladung führen. -
Seite 25: Stapler, Die Mit Einer Lithium-Ionen-Batterie Mit Seitlichem Zugang Ausgerüstet Sind, In Betrieb Nehmen
Verwendung Stapler, die mit einer Lithium-Ionen-Batterie mit seitlichem Zugang ausgerüstet sind, in Betrieb nehmen Batterieanschluss trennen – Den Stapler zum Stillstand bringen. – Die Zündung ausschalten und den Schlüs- sel abziehen. – Den Not-Aus-Schalter betätigen. – Die Batteriehaube öffnen. – Den Batterieanschluss (2) aus der am Stapler angebrachten festen Steckdose (1) herausziehen. -
Seite 26: Stapler Ausschalten
Verwendung Stapler, die mit einer Lithium-Ionen-Batterie mit seitlichem Zugang ausgerüstet sind, in Betrieb nehmen – Die Batterie einschalten. Dazu prüfen, ob die grüne Kontrollleuchte (1) aufleuchtet. Wenn die grüne Kontrollleuchte aufleuchtet, funktioniert die Batterie. Wenn die grüne Kontrollleuchte nicht auf- leuchtet, ist die Batterie nicht eingeschaltet. -
Seite 27: Automatische Batterieabschaltung
Verwendung Automatische Batterieabschaltung Automatische Batterieabschaltung Die Batterie muss nicht ausgeschaltet wer- Mit dem Kundendienst Kontakt aufnehmen, den. Wenn der Stapler für einen bestimmten um eine entsprechende Konfiguration vorzu- Zeitraum nicht verwendet wird, wird die Batte- nehmen. rie automatisch ausgeschaltet. Wenn die Batterie abgeschaltet wurde, Dieser Zeitraum beträgt normalerweise einfach die Taste eine Sekunde lang drücken, 2 Stunden und 5 Minuten. -
Seite 28: Besonderheiten Der Anzeige
Verwendung Besonderheiten der Anzeige Besonderheiten der Anzeige Auf der Bedieneinheit wird der Batterielade- status angezeigt. Die Informationen werden für den Bediener über die Batteriesymbole (1) oder (2) ange- zeigt. Die Anzahl der Balken zeigt den Batterielade- zustand an. • Von 0 bis 20 %: 1 Balken •... -
Seite 29: Das Externe Ladegerät Installieren
Verwendung Das externe Ladegerät installieren Das externe Ladegerät installieren Lithium-Ionen-Batterien dürfen nur mit einem GEFAHR speziellen Ladegerät aufgeladen werden. Elektrische Gefährdung Nur das von Kion Group hergestellte Ladege- Das Ladegerät darf nur von Elektroingenieuren oder qualifiziertem Personal installiert und gewartet rät verwenden. -
Seite 30: Lithium-Ionen-Batterien Mit Einem Externen Ladegerät Laden
Verwendung Lithium-Ionen-Batterien mit einem externen Ladegerät laden Lithium-Ionen-Batterien mit einem externen Ladegerät laden Die Informationen in der mit dem Ladegerät mitgelieferten Dokumentation lesen. Diese geben Aufschluss über: • Die verschiedenen Anzeigen des Ladege- räts. • Mögliche Fehlermeldungen. • Vorsichtsmaßnahmen für den Einsatz. ACHTUNG Beschädigungsgefahr für die Batterie. - Seite 31 Verwendung Lithium-Ionen-Batterien mit einem externen Ladegerät laden Batterien für seitlichen Zugang mit einem externen Ladegerät laden ACHTUNG Beschädigungsgefahr für die Batterie. Es ist wichtig, die Lithium-Ionen-Batterie beim Aufladen nicht auszuschalten. Zum Aufladen der Lithium-Ionen-Batterie wie folgt vorgehen: – Das Fahrzeug in der Nähe der Ladestation abstellen.
- Seite 32 Verwendung Lithium-Ionen-Batterien mit einem externen Ladegerät laden – Den Stecker der Batterieladestation in die feste Steckdose (2) einstecken. – Das Ladegerät gemäß den Anweisungen für das Ladegerät einschalten. Es erscheint eine Anzeige mit der Meldung Battery connected (Batterie angeschlossen). Das Laden der Batterie wird automatisch von der batterieeigenen Elektronik gesteuert.
-
Seite 33: Batterie Über Die Seitliche Steckdose Aufladen
Verwendung Batterie über die seitliche Steckdose aufladen Batterie über die seitliche Steckdose aufladen Eine seitliche Steckdose (1) kann an der Batterie an der Seite des Staplers installiert werden. Über die Steckdose kann die Batterie ohne Ausbau des Batterieanschlusses (Not- Halt-Hebell) des Staplers aufgeladen werden. ACHTUNG Beschädigungsgefahr für die Batterie Es ist wichtig, die Lithium-Ionen-Batterie beim... - Seite 34 Verwendung Batterie über die seitliche Steckdose aufladen HINWEIS Wenn die LED nicht aufleuchtet, wurde der Verbinder nicht erkannt. Bitte mit der Kundendienstzentrale Kontakt aufnehmen. – Wenn der Ladevorgang abgeschlossen ist und das Ladegerät nicht mehr lädt, das Ladegerät trennen. HINWEIS Es ist möglich, den Ladevorgang vor dem Ende des vollständigen Zyklus anzuhalten.
-
Seite 35: Batterieladezeiten
Verwendung Batterieladezeiten Batterieladezeiten Die Ladezeit von Lithium-Ionen-Batterien hängt vom verwendeten Ladegerät ab. Es gibt zwei Typen von Ladegeräten Die in der Tabelle angegebenen Ladezeiten dienen nur der Information. Sie entsprechen einer kompletten Batterieaufladung (von 0 % bis 100 %). Batterie B1 – 205 Ah Batterie B2 –... -
Seite 36: Onboard Ladegerät Benutzen
Verwendung Onboard Ladegerät benutzen Onboard Ladegerät benutzen ACHTUNG Vorsichtsmaßnahmen für Einbau und Verwendung – Die elektrische Anlage muss den gängigen Standards Ihres Landes entsprechen. – Die Wandsteckdose muss zweipolig sein, einen Schutzleiter aufweisen, 16 A bei 230 V liefern sowie ordnungsgemäß angeschlossen und geschützt sein. - Seite 37 Verwendung Onboard Ladegerät benutzen ACHTUNG Gefahr von Schäden an der Maschine. Während des Ladevorgangs (die grüne Kontroll- leuchte blinkt) den Batterieanschluss nicht trennen. Während des Ladevorgangs kann das Fahrzeug nicht betrieben werden. Das Onboard Ladegerät dient dem Laden der Batterie. –...
-
Seite 38: Das Fahrzeugeigene Ladegerät Anpassen
Verwendung Onboard Ladegerät benutzen Phase Grüne LED Rote LED Batteriealarm Blinkend oder Fehler Kommunikati- Dauerhaft Blinkend onsproblem leuchtend ACHTUNG Gefahr von Schäden an der Maschine. Es ist strengstens verboten, ein anderes als das empfohlene Onboard Ladegerät zu verwenden. ACHTUNG Gefahr der Beschädigung des Netzkabels, die zu Stromschlägen bzw. -
Seite 39: Batterie Wechseln
Verwendung Batterie wechseln Batterie wechseln Es ist nicht möglich, die Lithium-Ionen- Batterie mit vertikalem Zugang oder die Lithium-Ionen-Batterie mit seitlichem Zugang zu wechseln. Wenn die Lithium-Ionen-Batterie defekt ist, den Kundendienst verständigen. Nur die Kundendienst-Techniker sind autori- siert, die Lithium-Ionen-Batterie zu wechseln. Die Befestigung (1) der Lithium-Ionen-Batterie muss regelmäßig überprüft werden. -
Seite 40: Fehlercodes Batterie
Verwendung Fehlercodes Batterie Fehlercodes Batterie Bei einigen Fehlern ist lediglich ein Reset durch Drücken der EIN/AUS-Taste für mehr als zehn Sekunden erforderlich. Diese Maßnahme ist vom Benutzer zuerst durchzuführen. Wenn der Fehler weiterhin besteht, mit der Kundendienstzentrale Kontakt aufnehmen. 11538013550 DE - 01/2019... -
Seite 41: Langzeitlagerung Von Lithium-Ionen-Batterien
Verwendung Langzeitlagerung von Lithium-Ionen-Batterien Langzeitlagerung von Lithium-Ionen-Batterien Stilllegung von Fahrzeugen für weniger GEFAHR als zwei Monate Elektrische Gefährdung Wir empfehlen, die Batterien in einer Höhe zwi- Wenn der Stapler für einen Zeitraum von schen 60 und 120 cm zu lagern. bis zu zwei Monaten nicht genutzt wird, sind Beim Manövrieren mit äußerster Vorsicht vorge- bestimmte Arbeiten durchzuführen:... - Seite 42 Verwendung Langzeitlagerung von Lithium-Ionen-Batterien – Die Lithium-Ionen-Batterie alle drei Monate triebnahme sorgfältig geprüft werden: Diese aufladen. Bitte die Anweisungen oben Prüfung ähnelt der UVV-Prüfung. Es ist daher befolgen. erforderlich, alle für den Stapler sicherheitsre- levanten Punkte und Systeme zu überprüfen. –...
-
Seite 43: Wartung
Wartung... -
Seite 44: Wartungsplan Für Lithium-Ionen-Batterien
Wartung Wartungsplan für Lithium-Ionen-Batterien Wartungsplan für Lithium- Ionen-Batterien Lithium-Ionen-Batterien erfordern keine spezielle Wartung. Es ist jedoch erforderlich, einige Wartungsmaßnahmen durchzuführen. Diese Arbeiten sind zusätzlich zu denen im Standard-Service-Plan des Staplers durchzuführen. Bei Bedarf Die Batterie reinigen. Die Batterieanschlüsse und -steckdosen prüfen. Die Batterie mindestens einmal pro Woche vollständig aufladen. -
Seite 45: Fahrzeugaufbau
Wartung Fahrzeugaufbau Fahrzeugaufbau Lithium-Ionen-Batterie reinigen GEFAHR Gefahr durch Elektrizität Die Batterie nicht öffnen. Lithium-Ionen-Batterien erfordern keine spezielle Wartung. Es ist jedoch ratsam, die Batterie in Abhängigkeit von ihrem Gebrauch regelmäßig zu reinigen. ACHTUNG Gefahr durch elektrischen Strom Vor dem Ausführen von Arbeiten an einer elektri- schen Komponente immer die Batterie abschalten. -
Seite 46: Elektrische Ausrüstung
Wartung Elektrische Ausrüstung Elektrische Ausrüstung Kabelsatz und Kabel GEFAHR Gefahr von Kurzschluss Keine anderen Kabel und Kabelsätze als die beim Kauf der Lithium-Ionen-Batterie mitgelieferten verwenden. Kabel, die zusammen mit einer Lithium-Io- nen-Batterie mit vertikalem Zugang ausge- liefert wurden, dürfen auf keinen Fall für eine Lithium-Ionen-Batterie mit seitlichem Zugang verwendet werden. - Seite 47 Stichwortverzeichnis Automatische Batterieabschaltung ..21 Ladezustand prüfen ....18 Lithium-Ionen-Batterie Wartungsplan für Lithium-Ionen- Batterien ....38 Batterie mit einem externen Ladegerät aufladen .
- Seite 50 STILL GmbH 11538013550 DE – 01/2019...
