Stilum papilio3 Montageanleitung Seite 3
Montageanleitung Federobjekt „papilio3"
Artikel-Nr. 51 3016 401
4600

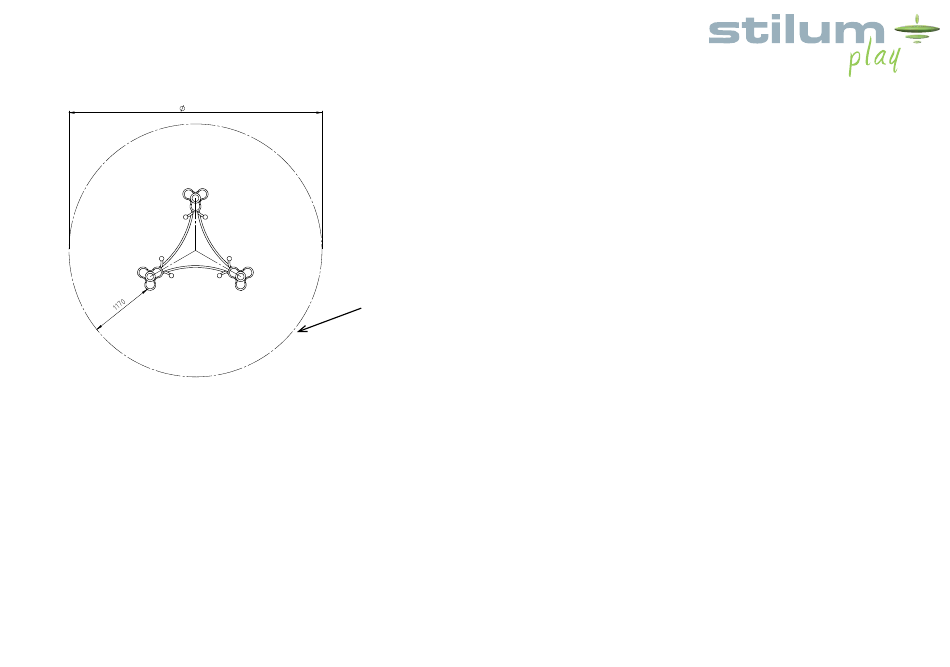

Skizze 3: Draufsicht
Achtung: Eine unvollständige Installation des Spielgerätes oder dessen
teilweise Zerlegung bei Reparaturarbeiten kann zu besonderen Verletzungs-
gefahren für die Benutzer führen! Daher in solchen Fällen das Gerät deutlich
sichtbar sperren!
HINWEIS: Spielgeräte, die Bauteile aus rostfreiem Edelstahl enthalten,
sollten keinesfalls mit „normalen" Stahlteilen in Kontakt kommen. Von diesen
Stahlteilen reiben sich möglicherweise kleine Stahlpartikel ab und hinterlas-
sen in Verbindung mit Feuchtigkeit braune Rostflecken.
Sollten solche Korrosionsstellen an Edelstahlteilen auftreten, so sind diese
mit einem feinen Schleifmittel (Korn 240) zu entfernen.
Bitte achten Sie beim Transport und beim Aufbau darauf, dass die Bauteile
aus Edelstahl keinesfalls mit „normalen" Stahlteilen in Berührung kommen.
© stilum GmbH, Gewerbegebiet Larsheck, D-56271 Kleinmaischeid • Tel. +49 (0) 2689 92790-0 • Alle Rechte und Produktmodifikationen vorbehalten
Um ein gutes optisches Erscheinungsbild Ihrer stilum-Spielgeräte über einen
langen Zeitraum zu erhalten, sollte den Edelstahloberflächen trotz Ihrer Korrosi-
onsbeständigkeit ein gewisses Maß an Pflege zukommen.
Besonders Flächen, die nicht von Regen erreicht werden, sollten in regelmäßi-
gen Abständen von Ablagerungen durch Luftverschmutzung wie Flugrost oder
anderem atmosphärisch bedingten Schmutz befreit werden.
Bei leichtem Schmutz eignet sich hierzu ein Hochdruckreiniger.
Sind die Ablagerungen hartnäckig, sollte man einen speziellen Flüssigreiniger
(z.B. auf Phosphorsäurebasis) mit einem sauberen Tuch auftragen und nach
kurzer Einwirkzeit mit klarem Wasser abspülen. Bei Reinigungsmitteln mit mild
abrasiven Komponenten ist darauf zu achten, dass immer in Schliffrichtung ge-
wischt wird.
Grundfläche des
Bei stark vernachlässigten Oberflächen können auch Polituren (z.B. für Chrom-
Mindestraumes
pflege an Autos) oder bei öligen und fettigen Verschmutzungen alkoholische
Reinigungs- und Lösemittel (z.B. Spiritus, Isopropylalkohol oder Azeton) verwen-
det werden. Hierbei ist jedoch zu beachten, dass der angelöste Schmutz nicht
großflächig verteilt wird.
Es dürfen keine chloridhaltigen bzw. salzsäurehaltigen Produkte, Scheuerpulver,
Bleich- oder Silberputzmittel verwendet werden.
Die Reinigungsintervalle hängen von Stärke und Art der Verschmutzung sowie
von den Ansprüchen, die an die optische Beschaffenheit gestellt werden, ab. Es
empfiehlt sich in Abständen von 6 bis 12 Monaten bzw. bei starker Belastung in
Name
Gez.
Mattheis
Abständen von 3 bis 6 Monaten zu säubern.
Gepr.
Gewerbegebiet Larsheck
A Fallraum kleiner
15.05.23 ES
56271 Kleinmaischeid
Rev
Änderung
Datum
Name
Deutschland
Maßstab
1:30
Benennung
Datum
Draufsicht
13.07.16
Projekt
Papilio 3
Zeichnungsnummer
Blatt
0107-00-00
1
OHNE SCHRIFTLICHE ZUSTIMMUNG DER CONRADI+KAISER GMBH DARF DIESE
TECHNISCHE UNTERLAGE WEDER VERVIELFÄLTIGT, NOCH DRITTEN MITGETEILT ODER
A3
ZUGÄNGLICH GEMACHT WERDEN, NOCH IN SONSTIGER WEISE MISSBRÄEUCHLICH VER-
WENDET WERDEN. ZUWIDERHANDLUNGEN WERDEN URHEBERRECHTLICH VERFOLGT.
Stand: 16.05.2023 S. 3
