Stilum papilio3 Montageanleitung Seite 2
Montageanleitung Federobjekt „papilio3"
Artikel-Nr. 51 3016 401
Legende
stoßdämpfender Boden
shock-absorbing floor
Beton
concrete
gewachsenes Erdreich
natural ground

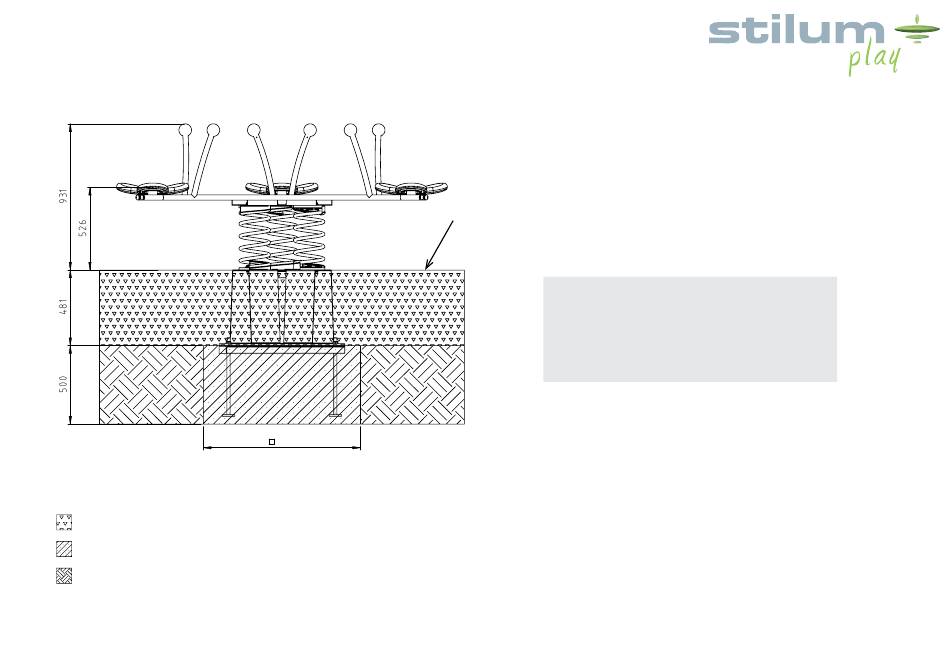

Skizze 2: Fundamentplan
e
© stilum GmbH, Gewerbegebiet Larsheck, D-56271 Kleinmaischeid • Tel. +49 (0) 2689 92790-0 • Alle Rechte und Produktmodifikationen vorbehalten
ßdämpfender Boden
Spielebene
1000
1000
A
stoßdämpfender Boden
Rev
Änderung
1. Festlegen des Spielgeräte-Standorts unter Berücksichtigung des erforderli-
chen Mindestraumes (s. Skizze 3).
2. Bodenaushub für Fundament nach Skizze 2 vornehmen.
Nach Aushub Fundamentsohlen verdichten.
Hinweis: Das Federobjekt wird auf Spielebenen-Niveau eingebaut.
3. Betonfundament gem. Skizze 2 mit mittig eingebrachter, horizontaler Beweh-
rung erstellen. Dabei den mitgelieferten Bodenanker so mit dem Fundament
vergießen, dass der obere Winkelrahmen waagrecht liegt und bündig mit der
Fundamentoberfläche abschließt.
Bewehrungsplan: Beton-Fundament mit Bewehrung
Hauptfundament: BSt 500S
Bügel Ø 8 mm längs und quer
Betonüberdeckung h´= 3 cm
Betongüte C20/25
4. Nach der Abbindezeit von 10 - 14 Tagen – je nach Witterung und Funda-
mentgröße – vorhandene Zwischenräume zwischen Fundament und Funda-
mentloch mit Erdaushub auffüllen und verdichten.
5. Die Fundamentoberfläche säubern und das vormontierte Spielgerät auf den
Bodenanker aufsetzen und verschrauben.
6. Die gesamte Aufprallfläche mit einem der ausgeschriebenen Fallhöhe ent-
sprechenden Fallschutz nach EN 1176-1 abdecken.
Freie Fallhöhe: ca. 550 mm
Benennung
Name
Datum
Fundamentplan
Gez.
Mattheis
Empfohlener Boden: Rasen, Sand, Holzschnitzel, Kies,
15.07.16
Gepr.
Projekt
sythetischer Fallschutz.
Papilio 3
Zeichnungsnummer
7. Gerät bis zur endgültigen Fertigstellung für die Benutzung sperren.
0107-00-00
Gewerbegebiet Larsheck
OHNE SCHRIFTLICHE ZUSTIMMUNG DER CONRADI+KAISER GMBH DARF DIESE
15.05.20
SI
56271 Kleinmaischeid
TECHNISCHE UNTERLAGE WEDER VERVIELFÄLTIGT, NOCH DRITTEN MITGETEILT ODER
Datum
Name
Deutschland
ZUGÄNGLICH GEMACHT WERDEN, NOCH IN SONSTIGER WEISE MISSBRÄEUCHLICH VER-
WENDET WERDEN. ZUWIDERHANDLUNGEN WERDEN URHEBERRECHTLICH VERFOLGT.
Maßstab
1:15
Blatt
1
A3
Maßstab
Stand: 16.05.2023 S. 2
