Jalousie Basic Line Montage- Und Bedienanleitung Seite 3

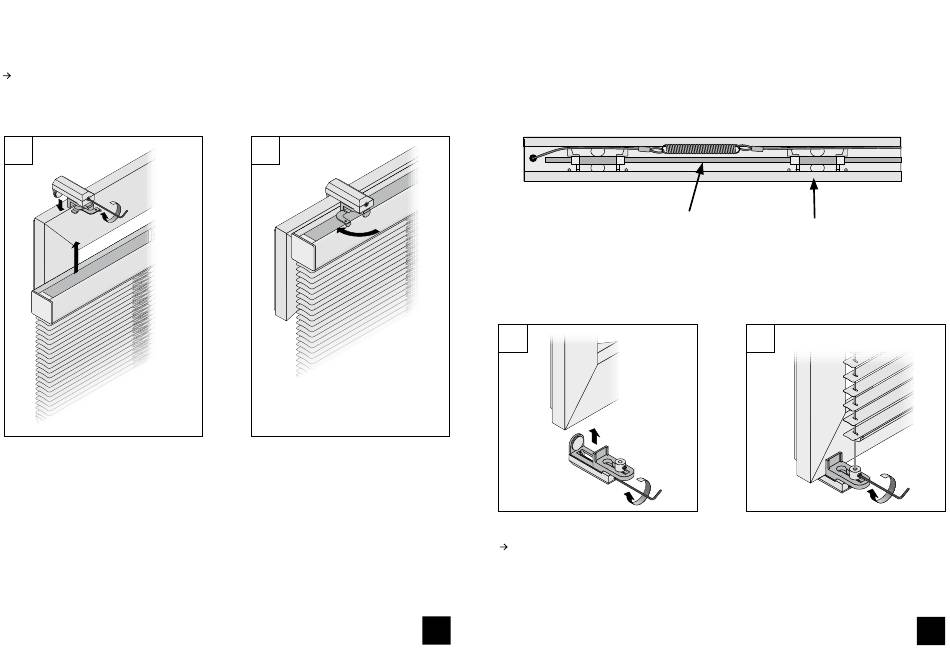

KLEMMTRÄGERMONTAGE
FIXATION WITH BLOCK HOLDERS – FIXATION AVEC SUPPORTS POUR FENÊTRE PVC
Träger NICHT im Bereich der Achslager und des Wendegetriebes montieren.
Do NOT fix the supports close to the axle bearing and tiltor.
Ne fixer PAS les supports près du coussinet et l'orienteur.
1 2
3
MONTAGE PENDELSICHERUNG
FIXATION OF CORD GUIDING – FIXATION DU CÂBLE DE GUIDAGE
Bitte kontrollieren: Die Feder muss zwischen zwei Achslagern liegen!
Please check: The spring has to be placed between two axle bearings.
Vérifier s.v.p: Le ressort faut être placé entre deux coussinets.
Feder
spring
ressort
MONTAGE PENDELSICHERUNG (Klemmträger)
FIXATION OF CORD GUIDING (block holder) – FIXATION DU CÂBLE DE GUIDAGE (support pour fenêtre PVC)
1
Klemmträger sind nicht Bestandteil des Standardlieferumfangs, können
aber (auch nachträglich) im Fachhandel erworben werden.
Block holders are not included in the standard delivery but can be acquired (also later) in the specialist trade.
Supports pour fenêtre PVC ne sont pas inclus à la livraison standard, mais peuvent être acquis (aussi ultérieurement)
au commerce spécialisé.
Achslager
axle bearing
coussinet
2
4
