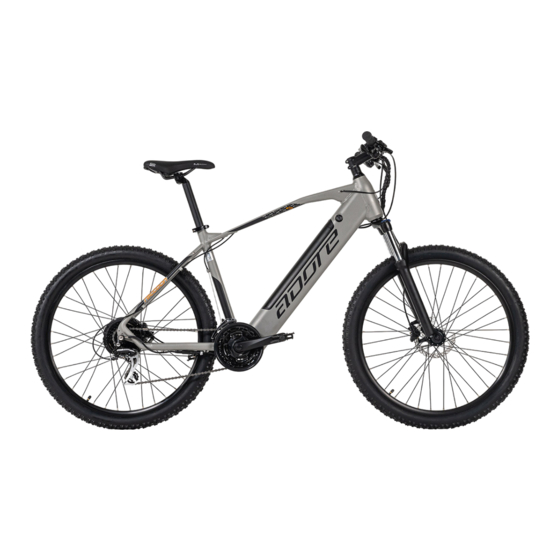

- Seite 1 INFORMATIONEN ZUM GEBRAUCH Ihres E-Bikes Service-Hotline: 0800 / 588 86 48 (kostenfrei aus dem deutschen Festnetz) Fax: +49 / (0)202 / 608 49 04 E-Mail: technik@ks-cycling.com Artikel: Raccoon 224E / 228E Ausgabedatum der Bedienungsanleitung: 2022...
- Seite 2 Vielen Dank, dass Sie sich für ein Elektrofahrrad entschieden haben! Um Benutzerfreundlichkeit, Sicherheit sowie einen reibungslosen Betrieb dieses Fahrrads zu gewährleisten, wird dringend empfohlen, diese Bedienungs-, Betriebs- und Montagean- leitung sorgfältig durchzulesen, bevor Sie das Produkt in Betrieb nehmen. In dieser Anleitung erhalten Sie Informationen zur Montage, täglichen Wartung und zum Gebrauch des Fahrrads.
-
Seite 3: Montage, Inspektion Und Reparatur
Montage, Inspektion und Reparatur Packen Sie Ihr Pedelec aus und entsorgen Sie den Karton in einem dafür vorgesehenen Papier- container. Entsorgen Sie den Karton bitte erst nach Ablauf der Widerrufsfrist! Bevor Sie Ihr Pedelec in Benutzung nehmen, müssen Sie eine sorgfältige, fachmännische Endmontage vorneh- men. - Seite 4 Fahrrad-Sicherheitstipps In regelmäßigen Abständen sollten folgende Punkte am Rad geprüft werden: Die Laufräder müssen fest in Rahmen und Gabel sitzen. Vor jeder Fahrt zu kontrollieren! Die Nabenlager müssen korrekt eingestellt sein, so werden seitliches Spiel und vorzeitiger Verschleiß vermieden. Die Bremsen müssen zu 100% funktionieren. Vor jeder Fahrt überprüfen! Der Steuersatz darf kein Spiel haben.
- Seite 5 Bevor Sie abbiegen wollen, schauen Sie erst nach hinten über die Schulter, um den Verkehr im Blick zu haben, und geben Sie immer ein Handzeichen. Geben Sie immer klare Handsignale, damit andere Verkehrsteilnehmer über Ihr Vorhaben informiert sind. Achten Sie immer auf sich öffnende Autotüren von geparkten Fahrzeugen und auf Fahrzeuge, die plötzlich auf Ihren Weg einscheren.
-
Seite 6: Fetten Und Ölen
Reinigung des Pedelecs REINIGEN Damit Ihr Fahrrad einwandfrei funktioniert, dürfen bewegliche Teile nicht verschmutzt sein. Benutzen Sie zum Säubern der Alu-, Chrom- und lackierten Teile Spezialreiniger aus dem Fach- handel. Nach dem Reinigen müssen die Chromteile versiegelt werden. Dies geschieht am besten mit einem Wachsspray und einem weichen Tuch. -
Seite 7: Allgemeine Hinweise Zum Akku
Allgemeine Hinweise zum Akku LAGERUNG Lagern Sie den Akku / das Pedelec möglichst an einem trockenen, gut belüfteten Platz. Schützen Sie Akku und Pedelec vor Feuchtigkeit und Wasser. Bei ungünstigen Witterungsbedingungen ist es z. B. empfehlenswert, den Akku vom Pedelec abzunehmen und bis zum nächsten Einsatz in ge- schlossenen Räumen aufzubewahren. -
Seite 8: Unfälle Und Störungen, Vibrationen, Beschädigungen, Ersatzteile
Tel.: 0800 / 588 86 48 (kostenfrei aus dem deutschen Festnetz) Fax: +49 / (0)202 / 608 49 04 E-Mail: technik@ks-cycling.com Unfälle und Störungen, Vibrationen, Beschädigungen, Ersatzteile Sollte es bei der Elektrik Ihres Pedelecs zu Störungen kommen, kontaktieren Sie bitte sofort unse- ren Kundenservice. -
Seite 9: Inhaltsverzeichnis
Montage & Bedienung - Inhaltsverzeichnis Vorbau / Steuersatz / Lenker Ahead-Vorbau Ahead-Steuersatz Lenker Sattel / Sattelstütze Sattelposition Patentsattelstütze Pedale Kurbeln / Innenlager Kurbeln Patronenlager (Innenlager) Schaltung Umwerfer Schaltwerk Easyfire / Rapidfire Bremsen Hydraulische Scheibenbremse Mechanische Scheibenbremse Naben / Laufräder / Speichen Lagerspiel an den Naben Zentrieren Schnellspanner... -
Seite 10: Vorbau / Steuersatz / Lenker
VORBAU / STEUERSATZ / LENKER Ahead-Vorbau Der Ahead-Vorbau wird mit einer oder zwei seitlichen Schrauben außen auf dem Gabelschaft geklemmt. Der Ahe- ad-Vorbau ist nicht in der Höhe verstell- bar. Er kann gegen einen anderen, der obere Einstell- steiler, länger oder kürzer ist, ausge- schraube tauscht werden. -
Seite 11: Sattel / Sattelstütze
SATTEL / SATTELSTÜTZE Sattelposition Der Sattel sollte sicher und komfortabel montiert sein. Die richtige Sattelhöhe ergibt sich, wenn Ihr Bein leicht geknickt und der Fuß mit der Ferse auf dem Pedal in der untersten Stellung ist. Das Bein darf nicht durchgestreckt sein. Der Sattel kann auch nach vorne oder hinten geschoben werden, man sollte die Einstellung so wählen, dass sich das Knie bei waagerechter... -
Seite 12: Pedale
PEDALE Bei den Pedalen beachten Sie bitte, dass es ein rechtes und ein linkes Pedal gibt, gekennzeichnet sind die Pedale immer auf der Pedalachse. L für links und R für rechts. Links und rechts wird dabei immer aus der Position, in der man auf dem Fahrrad sitzt, bezeichnet. Das rechte Pedal wird im Uhrzeigersinn, rechtsherum, eingeschraubt, wie Sie es von gängigen Schrauben gewöhnt sind. -
Seite 13: Kurbeln / Innenlager
KURBELN / INNENLAGER Arbeiten für einen Fachmann! Kurbeln Die Kurbeln werden bei normalen Vierkant- oder sonstigen Innenlagern mittels einer Kurbelschraube auf der Innenlagerwelle aufgezogen. Die Kurbelschraube (Drehmoment 40 Nm) wird mit einer 14er-Nuss oder einem 8 mm- Inbusschlüssel angezogen. Gerade bei neuen Kurbeln sollten die Kur- Kurbelschraube belschrauben nach einigen Kilometern noch einmal kontrolliert werden. -
Seite 14: Schaltung
SCHALTUNG Arbeiten für einen Fachmann! Umwerfer Der Umwerfer sollte zunächst richtig ausgerichtet wer- den. Der Umwerfer lässt sich sowohl in der Höhe als Abstand 1 – 3 mm auch im Winkel zum Kettenblatt verstellen (drehen). Dazu muss die Klemmschelle etwas gelockert werden. Der Umwerfer ist so auszurichten, dass das äußere Ket- tenleitblech nach oben einen Abstand von 1 –... -
Seite 15: Schaltwerk
nicht der Fall, ist die Schaltzugspannung noch zu hoch, sie muss dann mittels der Einstellschraube am Schalthebel verringert werden. Sollte lediglich das Schalten auf das kleinste Kettenblatt nicht zügig erfolgen, ist der Schwenkbereich zu weit begrenzt und muss entsprechend nachgestellt wer- den. - Seite 16 das weitere Vorgehen zu klären. Bei einigen Modellen kann das Schaltauge, die Aufnahme des Schaltwerkes am Rahmen, ausgetauscht werden. Bei Fahrrädern ohne ein solches auswechsel- bares Schaltauge kann es vom Fachmann eventuell gerichtet werden, Genaueres kann Ihnen der Hersteller bzw. Lieferant sagen. Ist mit dem Schaltwerk alles in Ordnung, kann damit begonnen werden, den Schwenkbereich ein- zustellen.
-
Seite 17: Easyfire / Rapidfire
Schalten hochhält. Schaltet das Schaltwerk nicht richtig auf das nächstgrößere Ritzel, ist die Zug- spannung über die Einstellschraube für die Zugspannung am Schaltwerk zu erhöhen; schaltet es nicht richtig auf das nächstkleinere runter, entsprechend zu verringern. Es gibt einige Schaltwerke, sogenannte „Reverse“-Schaltwerke, bei denen per Schaltzugspannung auf die größeren Ritzel geschaltet wird, da ist das Einstellen entsprechend umgekehrt. -
Seite 18: Bremsen
BREMSEN ALLGEMEINE HINWEISE ZU SCHEIBENBREMSEN Generell sollten Wartungen an der Bremse nur durch Fachpersonal durchgeführt werden. Es wird keine Gewährleistung für Schäden übernommen, die durch mangelhafte Wartung entstanden sind. Bei Scheibenbremsen gibt es generell einige Punkte zu beachten, unabhängig davon, ob sie hyd- raulisch oder mechanisch sind und von welchem Hersteller sie kommen: •... -
Seite 19: Hydraulische Scheibenbremse
BREMSEN VOR JEDER FAHRT KONTROLLIEREN! Bremshebel ziehen, halten und sicherstellen, dass an keiner Stelle des Systems Öl austritt oder Züge korrodiert oder verschlissen sind! Druckpunkt ist klar spürbar und verändert sich nicht. Arbeiten für einen Fachmann! Hydraulische Scheibenbremse JUSTIERUNG DER HYDRAULISCHEN BREMSE Bei einer hydraulischen Scheibenbremse stellen sich die Bremsbeläge bei Abnutzung automatisch nach. -
Seite 20: Mechanische Scheibenbremse
Mechanische Scheibenbremse Die mechanische Scheibenbremse sollte zunächst so ausgerichtet werden, dass die Bremsscheibe mittig durch den Spalt in der Bremszange läuft. Danach kann die Einstellplatte mit einem Inbusschlüssel eingestellt werden. Der Abstand des inne- ren Bremsbelages sollte so gering wie möglich zur Bremsscheibe eingestellt werden, die Brems- scheibe sollte aber nicht schleifen. -
Seite 21: Naben / Laufräder / Speichen
NABEN / LAUFRÄDER / SPEICHEN Lagerspiel an den Naben Die meisten Fahrräder sind mit Konusnaben ausgestattet. Bei diesen ist das Lager einstellbar und benötigt regelmäßige Wartung und Pflege. Um das Lagerspiel einzustellen, benötigen Sie soge- nannte Konusschlüssel - das sind besonders dünne Maulschlüssel: je nach Nabe in den Größen 13, 14, 15 oder 16 mm - dazu meist einen 17er-Maulschlüssel für die Kontermutter. -
Seite 22: Schnellspanner
SCHNELLSPANNER Schnellspanner können an Vorderradnabe, Hinterradnabe und Sattelrohr mon- tiert sein, bei Falträdern außerdem am Vorbau und am Klappmechanismus des Rahmens. Schnellspanner sind vor jeder Fahrt zu prüfen, sollten sie nicht fest genug geschlossen sein, kann das schwere Unfälle zur Folge haben. Schnellspanner sollten nicht mit Werkzeug geschlossen werden, aber es sollte schon möglichst viel Handkraft aufgebracht werden müssen, um sie zu öffnen oder zu schließen. -
Seite 23: Kette
KETTE Kettenpflege Ihre Kette sollte stets geölt sein. Vor dem Ölen sollte die Kette gereinigt, nach jeder Regenfahrt getrocknet und erneut geölt werden. Es reicht dazu meist, die Kette durch ein trockenes, nicht fus- selndes Tuch zu ziehen. Auf die gleiche Art sollte überschüssiges Öl von der Kette geholt werden. Es sollte nie zu viel Öl auf der Kette sein, es könnte sonst beim Fahren auf die Felge geschleudert werden. -
Seite 24: Richtwerte Für Anzugsmomente [Nm]
RICHTWERTE FÜR ANZUGSMOMENTE [NM] Beschreibung typ. Werkzeug Tretlager Cartridge 50 - 70 Spezialwerkzeug Tretlager Konus 60 - 70 SW 36, 40 Kurbelschraube 35 - 50 8 mm Innensechskant o. Spezialnuss SW 14, 15 Kettenblattschraube 6 - 11 6 mm Innensechskant Pedalachse 35 - 40 6 mm Innensechskant o. - Seite 25 Beschreibung typ. Werkzeug Schaltbremshebel - Schelle 6 - 8 Innensechskant Schalthebel - Drehgriff 3 mm Innensechskant Schalthebel - Daumenschalter 3 mm Innensechskant Bremshebel - Schelle 2.5 - 3 Kreuzschlitz Bremshebel - Schelle 6 - 8 4 mm Innensechskant Bremshebel - Rahmen (Unterrohr) 5 - 7 4 mm Innensechskant Bremszug - Gegenhalter...
-
Seite 26: Akku
AKKU Pflege und Sicherheit Der Akku kann für den Ladevorgang entfernt oder im Pedelec geladen werden. Verwenden Sie ausschließlich das mitgelieferte Ladegerät, um den Akku des Pedelecs aufzuladen. Die Verwendung eines anderen Ladegeräts kann den Akku beschädigen und unter Umständen zu gefährlichen Situationen führen, die nicht von der Gewährleistung abgedeckt sind. -
Seite 27: Laden - Schritt Für Schritt
Laden - Schritt für Schritt LADEGERÄT – FUNKTIONEN Das Ladegerät ist nur für diesen Li-Ion-Akku geeignet. Die LED am Ladegerät hält Sie ständig über den Betriebszustand auf dem Laufenden. Sie werden über Status und Ladevorgang des Akkus auf einen Blick informiert. GRÜN (Akku noch nicht angeschlossen) = Ladegerät bereit ROT = Ladevorgang... -
Seite 28: Laden Des Akkus
LADEN DES AKKUS Der Akku kann entweder im E-Bike oder extern geladen werden. - Ladestecker des Ladegerätes an der Akkubuchse anschließen. - Den Netzstecker des Ladegerätes an das Stromnetz 100-230 V, 50-60 Hz anschließen. - Nach dem Ladevorgang den Gummistopfen schließen. Der Ladebetrieb startet nach ca. -
Seite 29: Bedienung
BEDIENUNG Funktionsübersicht Das Ananda D13 Display bietet folgende Funktionen: 1. Ein-/Ausschalten des E-Bikes/Mode 2. Unterstützungslevel erhöhen 3. Unterstützungslevel verringern/Schiebehilfe 4. Akkuladezustandsanzeige 5. Unterstützung/Stufe 6. Geschwindigkeitsanzeige 7. Menü (SPEED, TIME, ODO, AVG, MAXSPEED) 8. Fahrlicht einschalten (Taste 2) Funktionen im Einzelnen EIN- / AUSSCHALTEN DES E-BIKES Schalten Sie das E-Bike ein bzw. -
Seite 30: Empfehlungen Zum Unterstützungslevel
EMPFEHLUNGEN ZUM UNTERSTÜTZUNGSLEVEL • 1 -2: Niedrige Unterstützung für das Fahren auf flachem Untergrund ohne Steigungen • 3-4 : Mittlere Unterstützung für das Fahren in z. B. länd- lichen Gebieten • 5: Maximale Unterstützung z. B. für das Fahren berg- AKKULADEZUSTANDSANZEIGE Der aktuelle Ladezustand des Akkus wird über das LCD Display angezeigt. -
Seite 31: Gewährleistung
GEWÄHRLEISTUNG 2 Jahre Gewährleistung auf Rahmen und alle weiteren Bauteile des Pedelecs. Innerhalb der Gewährleistung werden Ihnen 500 Vollladezyklen oder 60% Restkapazität ga- rantiert. Der Akku unterliegt aufgrund von Lade- und Entladezyklen und des Alterungspro- zesses einem natürlichen Verschleiß. Die dadurch bedingte nachlassende Kapazität stellt keinerlei Anspruch auf die gesetzliche Gewährleistung dar. -
Seite 32: Konformitätserklärung
KONFORMITÄTSERKLÄRUNG... -
Seite 33: Elektro- Und Elektronikgeräte
ELEKTRO- UND ELEKTRONIKGERÄTE Informationen für private Haushalte gemäß § 18 Abs. 4 ElektroG (neu) Das Elektro- und Elektronikgerätegesetz (ElektroG) enthält eine Vielzahl von Anforderungen an den Umgang mit Elektro- und Elektronikgeräten. Die wichtigsten sind hier zusammengestellt. 1. GETRENNTE ERFASSUNG VON ALTGERÄTEN Elektro- und Elektronikgeräte, die zu Abfall geworden sind, werden als Altgeräte bezeichnet. -
Seite 34: Datenschutz-Hinweis
4. DATENSCHUTZ-HINWEIS Altgeräte enthalten häufig sensible personenbezogene Daten. Dies gilt insbesondere für Geräte der Informations- und Telekommunikationstechnik wie Computer und Smartphones. Bitte beachten Sie in Ihrem eigenen Interesse, dass für die Löschung der Daten auf den zu entsorgenden Altgeräten jeder Endnutzer selbst verantwortlich ist. 5. -
Seite 35: Fahrradpass
FAHRRADPASS *befindet sich am Fahrradrahmen... -
Seite 36: Troubleshooting / Fehlerbehebung
TROUBLESHOOTING / FEHLERBEHEBUNG Fehler Mögliche Gründe Lösung/Erläuterung Grundlegende Probleme mit der Elektronik Pedelec lässt sich nicht Akku nicht richtig ein- Akku richtig einsetzen. einschalten gesetzt Akku nicht geladen Akku über Nacht laden. Akku nicht eingeschaltet Modellabhängig befindet sich ein Schalter am Akku. - Seite 37 Fehler Mögliche Gründe Lösung/Erläuterung Schiebehilfe funk- Sensor fehlerhaft Verschmutzungen reinigen, alle Steck- tioniert, aber Motor verbindungen prüfen, Abstand zwischen schaltet nicht zu Magnetscheibe und Sensor maximal Dicke einer 1-Euro-Münze. Verbindung zum Motor Trennen Sie die Motorverbindung auf der fehlerhaft rechten Seite des hinteren Laufrads. Es handelt sich um eine dicke Steckverbin- dung, welche am Rahmen entlangläuft.
- Seite 38 Fehler Mögliche Gründe Lösung/Erläuterung Temperaturen Minusgrade oder hohe Temperaturen wir- ken sich auf die Reichweite negativ aus. Gelände Steigungen reduzieren die Reichweite enorm. Gewicht Anhänger, Zuladung, Fahrergewicht etc. spielen eine große Rolle für die Reichweite. Akkustische Probleme der Unterstützung Motor wirkt laut Wände reflektieren Bedenken Sie, dass Wände oder Mauern den Schall reflektieren.
